Управление (локальное и удаленное) ИБП Eaton и электропитанием локальной сети (ПО, Адаптеры: Web/SNMP, ModBus, AS /400)

Управление (локальное и удаленное) ИБП Eaton и электропитанием локальной сети

Расшифровка заводских (part) номеров устройств удаленного мониторинга

Описание ПО и адаптеров по состоянию на лето 2017, см  здесь (2 листа)
Удаленный мониторинг ИБП

При подключении к ИБП  Web/SNMP адаптера со своим IP адресом, к ИБП можно обратиться через компьютерную сеть, т.е. осуществлять дистанционный мониторинг по сети. Связь можно поддерживать, как используя IP / SNMP протокол, ModBus протокол, так и используя связку программное обеспечение  Intelligent Power Software + Web/SNMP адаптер

Web/SNMP адаптер в том числе позволяет:

• Производить свертку ОС и сохранение данных на выбранных серверах/рабочих станциях по сигналу от ИБП
• Производить мониторинг параметров входной и выходной сети (входное/выходное напряжение, частота и т.д.) и представлять данные в графическом виде в режиме реального времени
• Вести дневник событий (создается файл учета - в какой момент времени что происходило с самим ИБП, параметрами входной/выходной сети)
• Производить контроль работы ИБП и его узлов (более 50 параметров)

Web/SNMP адаптеры Eaton могут отображать информацию в Web браузере по-русски

Таблица совместимости коммуникационных карт и разных ИБП Eaton на 2017 год

  Уникальные особенности ПО Intelligent Power Manager:

1. Основной интерфейс идет на русском языке
2. Есть возможность одновременного мониторинга нескольких ИБП в одном окне. В бесплатной версии, идущей с каждым ИБП можно осуществлять мониторинг до 10 устройств. В платной версии – до 100 устройств (Silver License) неограниченное количество ИБП (Gold License)
3. ПО поддерживает не только ИБП, но и другие устройства, такие как модули распределения электропитания ePDU, датчики параметров окружающей среды и другое оборудование инфраструктуры электропитания.
4. Есть возможность обеспечить быстрый доступ к критически важной информации: величине нагрузки, времени работы от батареи, состоянию батареи ИБП
5. ПО дает возможность отключения не критически важных нагрузок для увеличения времени питания от АКБ во время продолжительного отключения электропитания.
6. Кроме ИБП Eaton, ПО позволяет производить мониторинг ИБП других производителей при помощи SNMP-протокола и сервиса XML Web.
7. Возможна интеграция с такими платформами, как vCenter и XenCenter™, помогает менеджерам ЦОД уменьшить затраты на создание инфраструктуры и эксплуатацию при одновременном увеличении времени безотказной работы,  производительности и возможности оперативного реагирования.
8. Есть возможность вывода критически важной информации об электрических параметрах устройств, включая ИБП, ePDU и датчики параметров окружающей среды на панели управления vCenter или XenCenter
9. Упрощенная схема установки ПО: после запуска программы будут автоматически обнаружены совместимые устройства, и в течение нескольких секунд система будет готова к работ

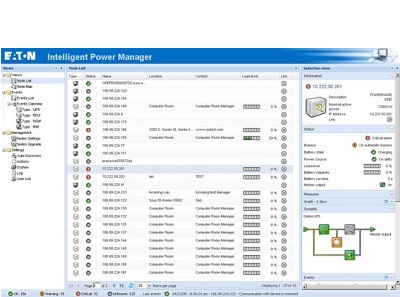

Intelligent Power Manager  имеет настраиваемый пользовательский интерфейс, который позволяет просматривать все ключевые параметры работы одного или нескольких ИБП в одном окне. Пользователь может менять способ отображения в соответствии со своими потребностями, сортируя контролируемые устройства по различным параметрам: описание статуса, тип и место расположения устройства.

Программное обеспечение также дает возможность сгруппировать устройства по критериям, например: IP-адрес, тип и владелец приложения. Пользователи имеют возможность централизовать функции управления аварийными предупреждениями: можно объединять несколько событий в одно сообщение, которое доставляется, например по электронной почте. Все события и действия сохраняются в системном журнале.

Мониторинг, используя «сухие» контакты: В составе  большинства ИБП Eaton включены «сухие контакты». При изменении состояния ИБП и внешней сети («напряжение питающей сети в норме», «ИБП работает от аккумуляторов», «низкий уровень заряда батарей») эти контакты размыкаются или замыкаются. Таким образом, порт «сухих контактов» позволяет использовать ИБП в составе автоматизированных систем управления технологическими процессами.Для увеличения контролируемых "сухих контактов" можно использовать карту Relay Card-MS или   X-slot  AS/400 в зависимости от модели ИБП

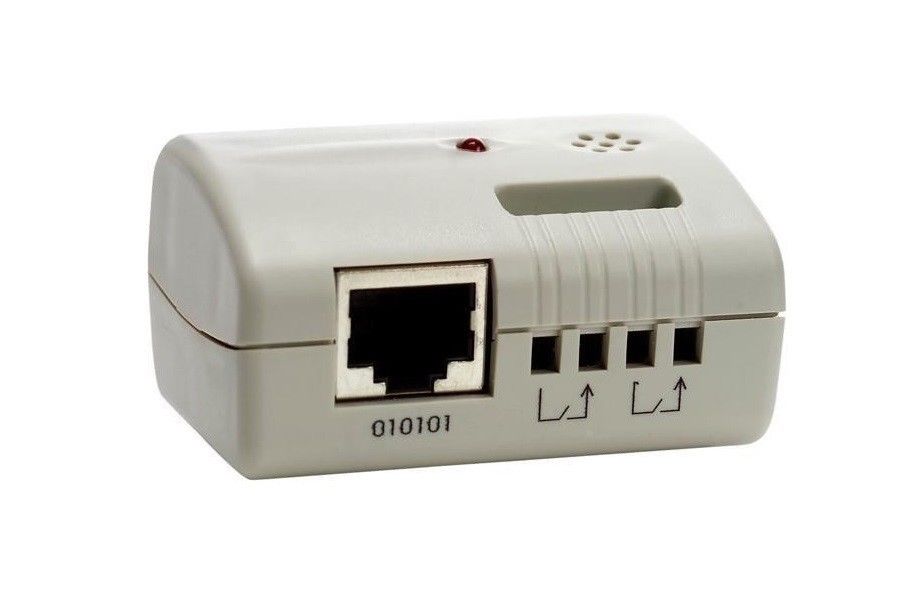

EMP (Environmental Monitoring Probe) - устройство контроля температуры и влажности в помещении +  2 дополнительных входных «сухих контакта». «Сухие контакты» EMP позволяют подключать через него внешние устройства (например, пожарные и охранные сигнализации). Данные о состоянии температуры и влажности (+ состояние внешних «сухих контактов) доступны по сети через Web/SNMP карту  ИБП Connect UPS. C использованием ПО Lansafe можно настроить рассылку сообщений/осуществить свертку ОС при достижении температуры или влажности критических значений

Карта  Network Card-MS (Network-MS) позволяет обеспечивать прямое соединение ИБП Eaton с сетью Ethernet и интернетом, поддерживая управление и контроль ИБП в сети через стандартную веб-систему просмотра, совместимую с SNMP систему сетевого управления или ПО для управления электропитанием.

Отличительные особенности и преимущества:

• Гибкая поддержка благодаря совместимости с HTTP, SNMP, SMTP, Telnet, SSL и SSH
• Дистанционное управление ИБП или перезагрузка защищенных устройств через SNMP/Web
• Действия, которые задаются согласно требованиям заказчика, включая автоматическое завершение работы в случае длительного отключения электропитания
• Предупредительные сообщения по электронной почте
• Совместимость с SNMPv3 и IPv6
• Одновременный доступ до пяти подключенных систем просмотра (три в SSL)
• Конфигурация автоматического сообщения по электронной почте в ответ на сигналы тревоги ИБП и для передачи периодических отчетов
• Управление включением/выключением ИБП при помощи веб-системы просмотра
• Регулирование и контроль сегментов нагрузки через веб-интерфейс, включая последовательный пуск установки и оптимизацию времени резервирования посредством завершения работы некритических систем
• Автоматическое завершение работы компьютеров с ИБП-защитой при помощи пользовательского ПО Intelligent Power Protector или NetWatch
• Измерение влажности и температуры при помощи дополнительного датчика мониторинга состояния окружающей среды (EMP)
• Автоматическая настройка даты и времени через сервер NTP
• Защита зашифрованным паролем
• Защита безопасным соединением SSL
• Хранение журнала в долговременной памяти

Карта Network and MODBUS Card-MS (MODBUS-MS) обеспечивает непрерывный, надежный и точный дистанционный контроль системы ИБП через систему диспетчеризации инженерного оборудования здания (BMS) или систему промышленной автоматизации (IAS). Обеспечивая возможность интеграции данных от ИБП в целый ряд систем управления, карта MODBUS Card-MS объединяет SNMP-агента, сервер HTTP/Web и карту MODBUS, упрощая контроль ИБП из любой системы сетевого контроля при помощи протокола SNMP и сообщений или при использовании любой веб-системы просмотра.

Отличительные особенности и преимущества:

• Дистанционное управление ИБП через SNMP, веб или MODBUS
• Подключение MODBUS как через RS232, так и через RS485
• Действия, которые задаются согласно требованиям заказчика (например, завершение работы) в случае перебоев электропитания
• Регистрация данных и событий, сообщения по электронной почте
• Измерение влажности и температуры при помощи дополнительного датчика мониторинга состояния окружающей среды (EMP)
• Легкий ввод в действие на большой установленной базе (множественная конфигурация в сети)
• Быстро обновляемое встроенное ПО
• Совместимость с Intelligent Power Manager и Intelligent Power Protector
