Eaton 9355 20-40 (Powerware)

Назначение ИБП Powerware 9355 20-40: ИБП этой серии предназначены как для защиты IT нагрузки (ответственных серверов, сегментов ЛВС, рабочих станций, коммуникационного, офисного оборудования), так и промышленного оборудования с импульсным потреблением. ИБП может использоваться для защиты практически любого оборудования с повышенными требованиями к качеству электропитания в самых сложных условиях эксплуатации

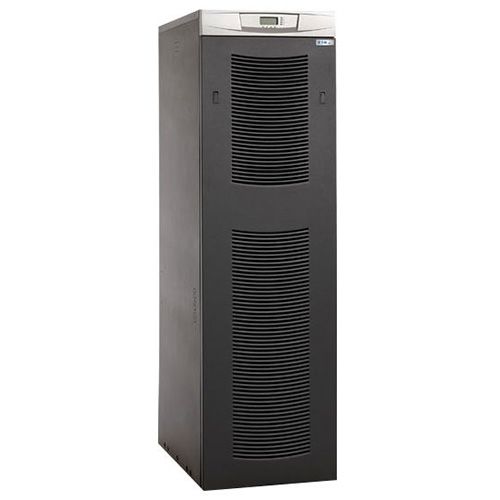

Eaton 9355, Powerware 9355 20 кВА, 30 кВА, 40 кВА

Расшифровка конфигураций Eaton 9355 20, 30 и 40 кВА

ИБП Eaton 9355 20-40 (серия Powerware) имеет модели 20 кВА/18 кВт,  30 кВА/27 кВт и 40 кВА/36 кВт с трехфазным входом и трехфазным выходом (3ф/3ф). ИБП 9355 - ИБП нового поколения, имеют ряд уникальных особенностей:

  • Повышенная активная мощность: При той же мощностив  кВА, ИБП может поддержать больше нагрузки, ИБП 20 кВА может выдать 18 кВт,  30 кВА - 27 кВт, а 40 кВА - 36 кВт активной мощности
  • Уникальная технология параллельной работы ИБП HotSync
  • ИБП можно использовать при слабой проводке, сопрягать с чувствительным оборудованием – он практически не искажает входную сеть (Выпрямитель на IGBT транзисторах дает минимальные искажения входного тока КНИ<5%)
  • ИБП имеет русский ж/к дисплей меню с возможностью настройки параметров
  • Возможность подключения батарей до 10 часов
  • ИБП обладает самыми современными коммуникационными возможностями (два X-slot + входные и выходные «сухие контакты»)
  • ИБП могут быть укомплектованы дублирующим выносным ж/к экраном View UPS

ИБП  Eaton 9355 максимально «дружен» с ДГУ:

  • ИБП имеет ограничение по входному току,  что позволяет выбирать ДГУ с минимальным запасом
  • ИБП имеет возможность "мягкого старта" до 10 сек, что упрощает работу ДГУ
  • Из-за входного power factor 0.99 ИБП потребляет из сети только активную мощность, что упрощает работу ДГУ
  • Из-за выпрямителя на IGBT транзисторах, ИБП имеет минимальные искажения входного тока <3-5%, что также упрощает работу ДГУ

Основная задача ИБП Eaton: 100% защита Вашей нагрузки от практически всех существующих помех в электросети: Импульсных высоковольтных бросков, Выбросов напряжения, его длительного падения, Кратковременного повышения/понижения напряжения, нестабильности формы, интерференции, полного отключения электропитания.

Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.

Уникальная технология управления батареями - Eaton ABM (Advanced Battery Management) Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплутационную стоимость системы бесперебойного питания.

Статья: Удаленное управление Электроснабжением (Адаптеры Connect UPS, ModBus, датчики EMP, ПО Lansafe и Powervision)

UPS Eaton 9355 20 кВА/18 кВт , 30 кВА/27 кВт и 40 кВА/36 кВт

Мощность кВА/кВТ 20 /18 30 /27 40 /36
Вход
Входное напряжение 380В
Искажения входного тока <5%
Входной коэффициент мощности > 0,99
Диапазон входного напряжения без перехода на батареи при 100%/50% нагрузке -15% + 20%  /  -30%  +20%
Частота входного напряжения 45 - 65 Гц
Выход
Выходное напряжение 380В
Перегрузочная способность 10 мин 100…110%
1 мин >110…125%
5 сек >125 …150%
КНИ выходного напряжения < 2% при 100% линейной нагрузке
< 5% при 100% нелинейной нагрузке
Нестабильность выходного напряжения < 1% статическая;
< 5% динамическая (при 100% скачке нагрузки),
Время восстановления 1 мс
КПД 92% 93% 93%
Время наработки на отказ MBTF 150 000 часов
Тепловыдел 100%/50% нагр [Вт] 1440/900 1900/1200 2550/1600
Габариты/вес
Габариты всех моделей ИБП 494 x 762 x 1684 мм
ИБП без батарей 185 кг 202 кг
ИБП с внутр одинарной батареей 285 кг ---
ИБП с внутр двойной батареей 385 кг ---
ИБП с внутр тройной батареей 485 кг 502 кг
ИБП с внутр батареей из 4 треев 585 кг 602 кг
Внешняя батарея в шкафу, 1 трей 510 Кг / 494 x 758 x 1684 мм
Внешняя батарея в шкафу, 2 трея 890 Кг / 494 x 758 x 1684 мм
Акустический шум в режиме normal < 50 dBA @ 1 метр (при полной нагрузке)
Рабочая температура 0°C ... +45°C 0°C ... +40°C
до +45°C с уменьшением мощности
Относительная влажность 5 - 95%, без конденсата
Классификация, сертификаты VFI-SS-111, IEC 62040-2

Время автономной работы в минутах ИБП Eaton от внутренней батареи. Power factor нагрузки взят 0.7, т.е 10 кВА = 7 кВт

Батарея 5 кВА 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА 35 кВА 40 кВА
ИБП с 1 внутр бат 30 12 7 5 - - - - мин
ИБП с 2 внутр бат 70 28 19 13 10 7 5 - мин
ИБП с 3 внутр бат 115 47 31 22 16 13 10 8 мин
ИБП с 4 внутр бат 158 63 43 31 25 20 15 12 мин

Время автономной работы ИБП Eaton + внешние 10 летние батареи 9355-BAT10-1x110 (прибавляет 1 трей) и 9355-BAT10-2x110 (прибавляет 2 трея) в шкафах, в минутах в зависимости от нагрузки и батарей. Батареи CSB около 32Ah, 10 лет. Power factor нагрузки взят 0

Батарея 5 кВА 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА 35 кВА 40 кВА
ИБП с 1 бат, 1 трей 160 69 40 26 20 16 13 10 мин
ИБП с 1 бат, 2 трея 360 162 96 70 53 42 30 26 мин
ИБП с 2 бат, 3 трея 540 255 162 113 86 71 57 50 мин
ИБП с 2 бат, 4 трея > 10 ч 367 224 164 125 100 83 71 мин
ИБП с 3 бат, 5 треев > 10 ч 457 287 211 165 133 108 90 мин
ИБП с 3 бат, 6 треев > 10 ч 551 367 259 204 165 138 115 мин
ИБП с 4 бат, 7 треев > 10 ч > 10 ч 432 308 240 196 165 142 мин
ИБП с 4 бат, 8 треев > 10 ч > 10 ч 480 372 282 229 191 165 мин
