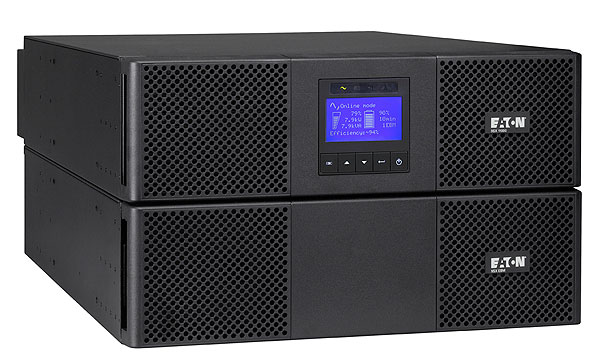

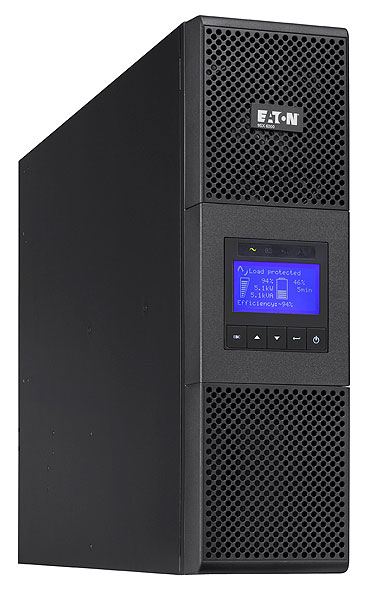

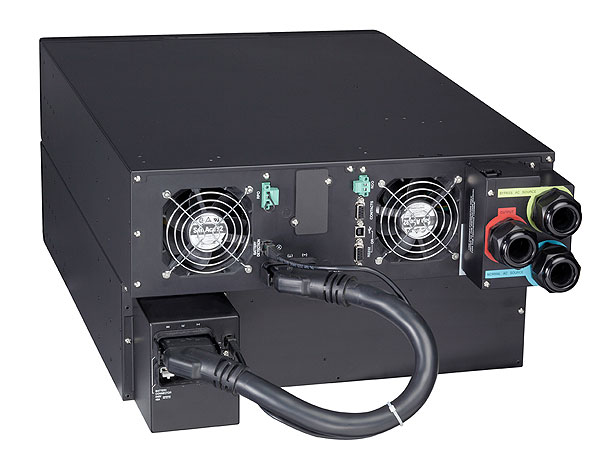

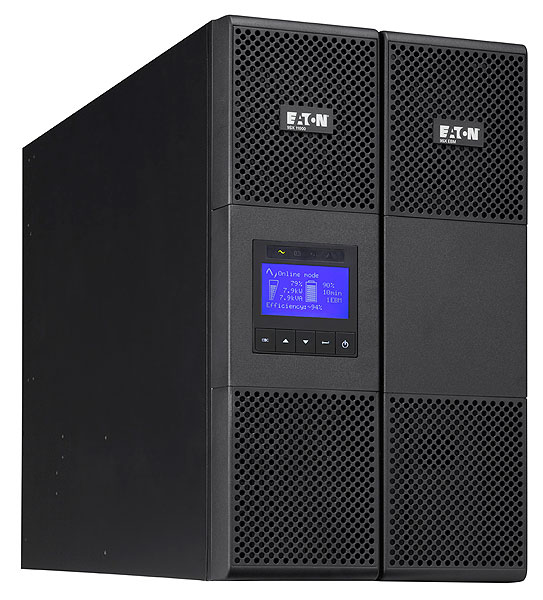

Eaton 9SX 5-11 кВА универсальные
ИБП 9SX, универсально исполнение
ИБП Eaton 9SX выпускаются в универсальном исполнении (для установки на пол или в стойку) и имеют следующие преимущества:
- Широкий диапазон без перехода на батареи: 176-276 В при 100% нагрузке (до 100–276 В со снижением нагрузки) позволяет использовать ИБП в сложных российских условиях
- ИБП имеют наивысший в своем классе КПД: 95% в режиме двойного преобразования и 98% в режиме высокой производительности. Это позволяет снизить затраты на эксплуатацию ИБП и его охлаждение.
- ИБП имеет высокий выходной коэффициент мощности 0,9, т.е. ИБП 5 кВА/4.5 кВт, 6 кВА/5.4 кВт, 8 кВА/7.2 кВт, 11 кВА/10 кВт. ИБП может обеспечить питанием больше нагрузки, чем ИБП той же мощности в кВА, но с меньшим коэффициентом мощности.
- ИБП имеют возможность горячей замены батарей с передней панели без отключения питания нагрузки.

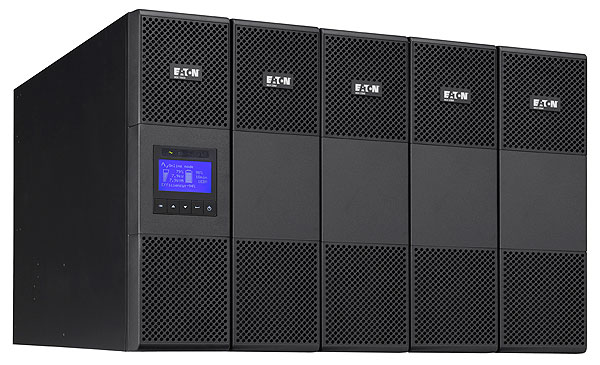

- ИБП имеет возможность подключать большие внешние батареи. Продолжительность автономной работы можно увеличить путем подключения 12 дополнительных внешних батарейных модулей. Дополнительные внешние батарейные модули распознаются ИБП автоматически.
- Для моделей 5 и 6 кВА, ИБП имеет возможность управлять сегментами розеток. Это позволяет увеличить время автономной работы для критически важных приложений.
- ИБП имеет возможность удаленного перезапуска нагрузки (например, зависшего компьютера).
Комплектность поставки

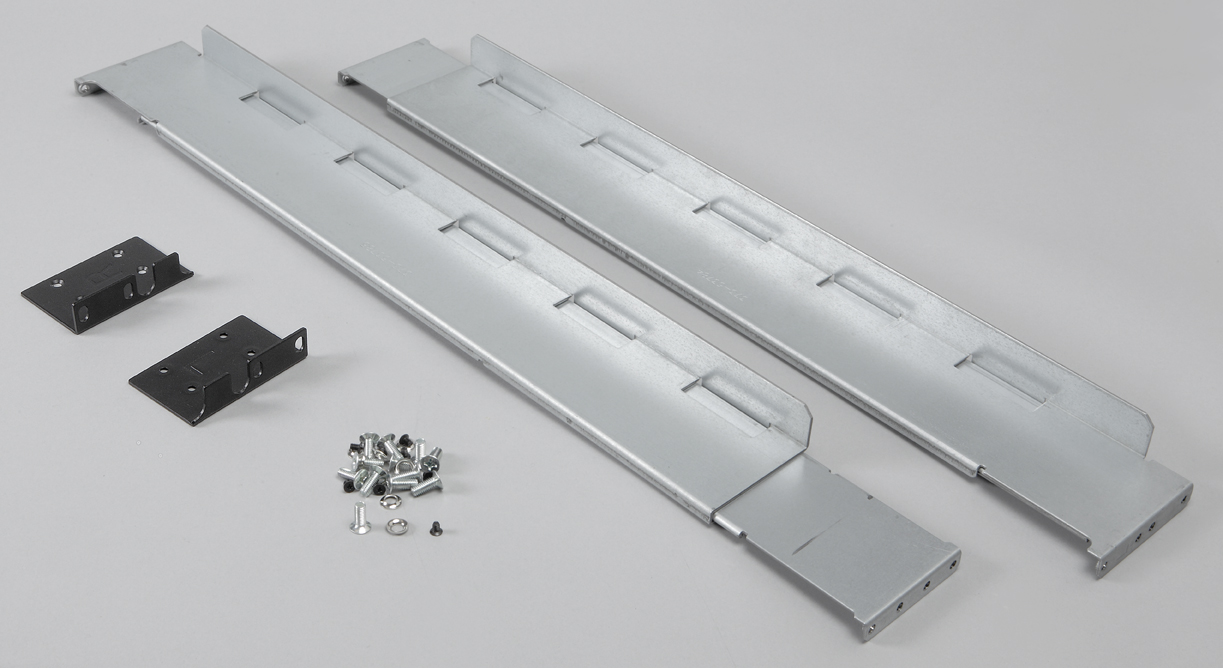

- ИБП имеет крепления для установки в стойку в базовой комплектации

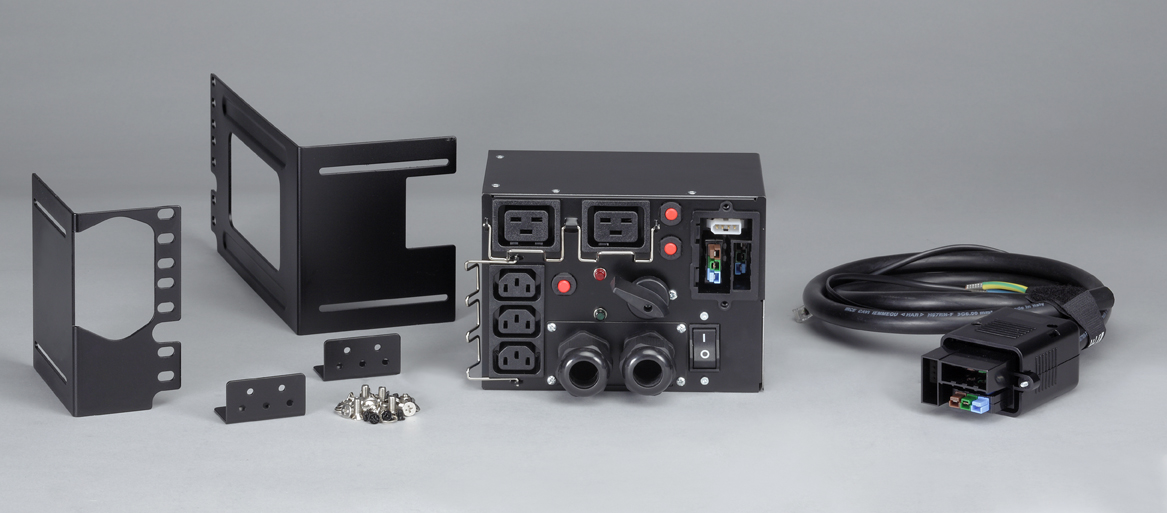

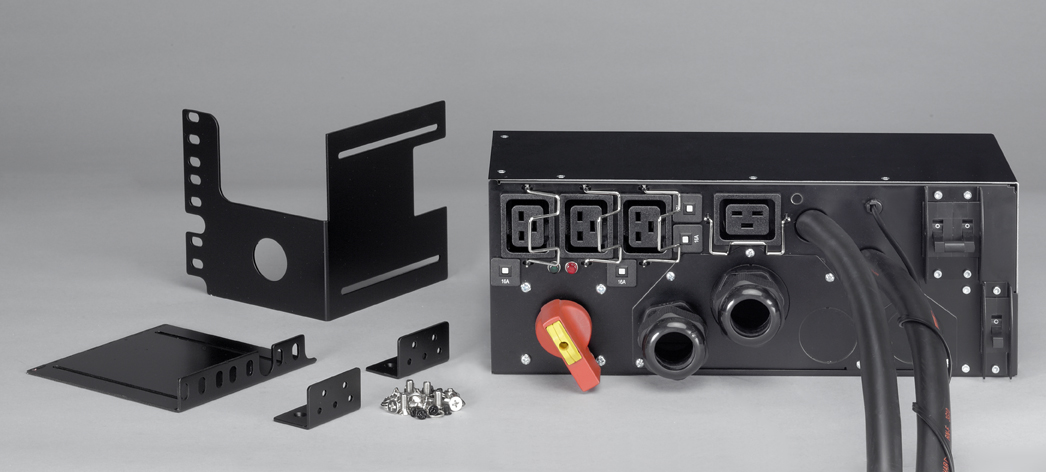

- ИБП могут быть укомплектованы сервисными байпасами - «Сервисный байпас для ИБП 5-6 кВА» и «Сервисный байпас для ИБП 8-11 кВА»

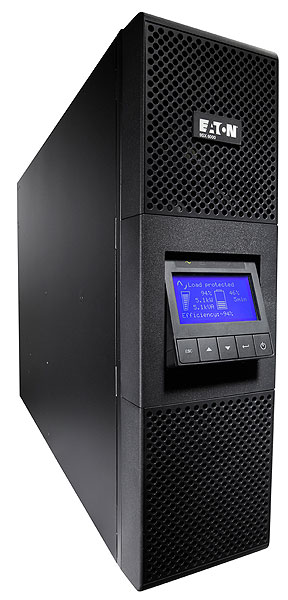

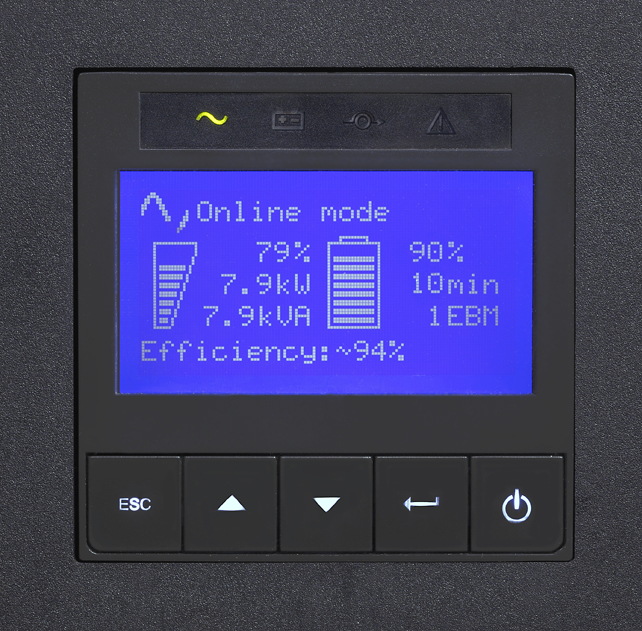

- ИБП имеет русский графический ЖК-дисплей. Расположение ЖК-дисплея можно отрегулировать для обеспечения наилучшего угла просмотра при различных вариантах установки
- ИБП 9SX обладает широкими коммуникационными возможностями: В базовой комплектации идут USB-порт, 4 сухих релейных контакта, последовательный порт RS232). Есть слот для установки дополнительных кар (Modbus, Network или Relay-MS)
ИБП Eaton 9SX – ИБП с максимальным классом защиты
ИБП отличаются не только по мощности, но и по принципу действия, обеспечивая разный класс защиты оборудования. Предлагаемые ИБП 9SX обеспечивают максимальный класс защиты оборудования: Часто используемые более простые ИБП (классов Off-Line и Line-Interactive – например Back UPS и Smart UPS производства АРС) используют для питания нагрузки напряжение из сети, пытаясь корректировать его, при этом
- Пассивные фильтры ИБП плохо фильтруют помехи из сети
- ИБП имеют время перехода на аккумуляторы, в течение которого вероятность “подвисания” сервера/компьютера резко увеличивается
- ИБП плохо работают с импульсной нагрузкой (большие мониторы, лазерные принтеры, передатчики и т.д.)
Основная задача ИБП Eaton 9SX: Основная задача предлагаемого ИБП с двойным преобразованием напряжения структуры On-line - 100% защита Вашей нагрузки от практически всех существующих помех в электросети: Импульсных высоковольтных бросков, Выбросов напряжения, его длительного падения, Кратковременного повышения/понижения напряжения, нестабильности формы, интерференции, полного отключения электропитания.
Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.
Уникальная технология управления батареями - Eaton ABM (Advanced Battery Management) Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплуатационную стоимость системы бесперебойного питания.
-->
Калькулятор батарей для ИБП 5 и 6 кВА с батареями 9SX EBM 180V RT3U :
Информация взята с официального сайта Eaton.ru
Калькулятор батарей для ИБП 8 и 11 кВА с батареями 9SX EBM 240V :
Информация взята с официального сайта Eaton.ru
| Наименование | 9SX 5 кВА | 9SX 6 кВА | 9SX 8 кВА | 9SX 11 кВА |
| Мощность (кВА/кВт) | 5 кВА/4,5 кВт | 6 кВА/5,4 кВт | 8 кВА/7,2 кВт | 11 кВА/10 кВТ |
| Характеристики | ||||
| Технология | Двойное преобразование напряжения с системой коррекции коэффициента мощности (PFC) | |||
| Номинальное напряжение: | 200/ 208/ 220/ 230/ 240В | 200/ 208/ 220/ 230/ 240/ 250 В | ||
| Диапазон входного напряжения | 176 - 276В при 100% нагрузке (до 100–276В при снижении нагрузки) | |||
| Выходное напряжение | 200/ 208 /220 /230 /240 В | 200/ 208/ 220/ 230/ 240/ 250В | ||
| Искажения выходного напряжения | <2% | <2% | ||
| Диапазон частоты на входе/THDI | 40-70 Гц, 50/60 Гц автовыбор, возможность работы в качестве частотного преобразователя, THDI < 5% | |||
| КПД | До 94% в режиме онлайн, 98% в режиме увеличения КПД | До 95% в режиме онлайн, 98% в режиме увеличения КПД | ||
| Крест-фактор | 3:1 | 3:1 | 3:1 | 3:1 |
| Ток короткого замыкания, А | 90А | 90А | 120А | 150А |
| Перегрузочная способность |
102–110%: 120с,
110–125%: 60с, 125–150%: 10с, >150%: 500мс |
102–110%: 120с,
110–125%: 60с, 125–150%: 10с, >150%: 900мс | ||
| Подключение | ||||
| Вход | Клеммная колодка (до 10 мм2) | Клеммная колодка (до 16 мм2) | ||

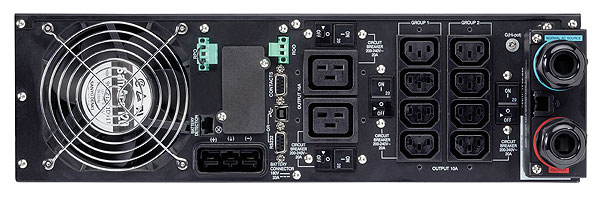

| Выходы | Клеммная колодка + 2 управляемых группы по 4 IEC C13 (10А) + 2 IEC C19 (16А) | Клеммная колодка | ||
| Коммуникационные порты | 1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно), 4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения (ROO) и 1 для удаленного отключения электропитания (RPO). | |||
| Условия эксплуатации | ||||
| Рабочий диапазон температуры | 0 до 40°C непрерывно | |||
| Уровень шума | <45Дб | <45Дб | <48Дб | <50Дб |
| Габариты ШxВxГ / Вес | ||||
| ИБП | 440(19’')*130(3U)*685мм /48кг | 440(19'')*130(3U)*685мм /48кг | 440(19'')*260(6U)*700мм /84кг | 440(19'')*260(6U)*700мм /86кг |
| Внешний батарейный модуль (батарея) | 440(19'')*130(3U)*645мм/68кг | 440(19'')*130(3U)*645мм/68кг | 440(19'')*130(3U)*680мм/65кг | 440(19'')*130(3U)*680мм/65кг |
| Силовой модуль | – | – | 440(19'')*130(3U)*700мм/19кг | 440(19'')*130(3U)*700мм/21кг |
Расшифровка наименований
| Артикулы | 9SX 5 кВА | 9SX 6 кВА | 9SX 8 кВА | 9SX 11 кВА |
| ИБП | – | – | 9SX8Ki | 9SX11Ki |
| ИБП с комплектом стоечного крепления | 9SX5KiRT | 9SX6KiRT | 9SX8KiRT | 9SX11KiRT |
| Внешний батарейный модуль (батарея) | – | – | 9SXEBM240 | 9SXEBM240 |
| Внешний батарейный модуль с комплектом стоечного крепления | 9SXEBM180RT | 9SXEBM180RT | – | – |
| Силовой модуль | – | – | 9SX8KiPM | 9SX11KiPM |
| Сервисный байпас HotSwap | MBP6Ki | MBP6Ki | MBP11Ki | MBP11Ki |
| Трансформатор | TFMR11Ki | TFMR11Ki | TFMR11Ki | TFMR11Ki |
Калькулятор батарей для ИБП 5 и 6 кВА с батареями 9SX EBM 180V RT3U
Информация взята с официального сайта Eaton.ru
Калькулятор батарей для ИБП 8 и 11 кВА с батареями 9SX EBM 240V
Информация взята с официального сайта Eaton.ru
Брошюра
PDF (1.19M)
Письмо по батареям
PDF (1.60M)
Сертификат Связи
PDF (849.20K)
Сертификат соответствия 2019
PDF (6.13M)
Инструкции Eaton 9SX 5-11 кВА универсальные
5-6 кВА
PDF (5.67M)
8-11 кВА
PDF (5.80M)
Расшифровка конфигураций Eaton 9SX 5-11 кВА
VND.MS-EXCEL (30.00K)
