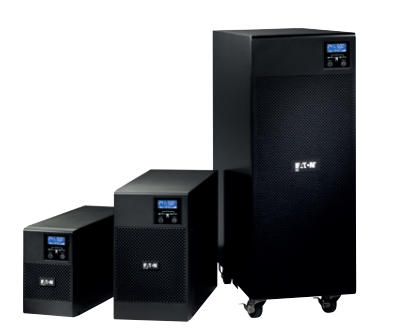

Eaton 9E 1-3 кВА

Надежность и функциональность

  • Благодаря on-line технологии двойного преобразования Eaton 9E постоянно отслеживает состояние электропитания и формирует напряжение и частоту заданного качества
  • Надежность обеспечивается производителем с опытом, исчисляемым десятилетиями, и стандартами высшего качества: соответствие стандартам качества и безопасности Европейского Союза, сертифицированное независимым агентством (отчет CB от TUV)

Управляемость

  • На экране нового графического ЖК-дисплея предоставляется информация о статусе ИБП и измеряемых характеристиках: уровень нагрузки, уровень зарядки аккумуляторной батареи, напряжение и частота на входе и на выходе
  • Простая связь с ИБП через USB, последовательный порт RS232 или через сеть с дополнительной сетевой картой Network-M2. Доступны также релейные карты или карты ModBus
  • 9Е интегрируется во все программные среды. Eaton 9E поставляется с интеллектуальным ПО Eaton Intelligent PowerTM и совместим со всеми основными ОС, включая интеграцию в VMware vCenter и Microsoft Hyper-V

Гибкость

  • Автоматический байпас обеспечивает непрерывную работу в случае внутренней неисправности. Байпас также служит для облегчения обслуживания ИБП без отключения питания критических систем
Жидкокристаллический экран ИБП 9Е

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технология Двойное преобразование (тип on-line)
Входное напряжение 208/220/230/240 В
Входное напряжение без использования батарей 176-300 В при 100% нагрузке (до 100-300 В при  уменьшении нагрузки)
Выходное напряжение/ Искажение выходного напряжения (THDU) 208В*/220В/230В/240 В ±1%, THDU: <2%
КПД До 91% в режиме онлайн
Перегрузочная способность 105%-130% : 60 с, 130%-150% : 10 с, >150% : ≥ 300 мс
Диапазон входных частот 40-70 Гц, 50/60 Гц автовыбор

СОЕДИНЕНИЯ
Вход 1 и 2 кВА - IEC C14; 3 кВА - IEC C20
Выход 1 кВА - 4 x IEC C13; 2 кВА - 6 x IEC C13; 3 кВА - 6 x IEC C13 + 1 x IEC C19

ВРЕМЯ АВТОНОМНОЙ ПОДДЕРЖКИ
Время автономной работы при 50% и 75% нагрузке 9Е: 1 кВА - 12/5 мин; 2 кВА - 16/10 мин; 3 кВА - 13/7 мин;
9Е + 1 EBM: 2 кВА - 79/48 мин; 3 кВА - 49/32 мин;
9Е + 4 EBM: 2 кВА - 243/173 мин; 3 кВА - 173/110 мин;

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ
Порты связи 1 USB порт + 1 RS232 последовательный порт (порты USB и RS232 не могут использоваться одновременно)
Слоты связи 1 слот для Network M2, ModBus-MS или Relay-MS карт

СТАНДАРТЫ
Рабочая температура 0 to 40 °C
Уровень шума <37 дБА
Безопасность IEC/EN 62040-1
EMC, производительность IEC/EN 62040-2
Соответствие CE, CB report (TUВ) / EAC
Гарантия 1 год
Опции Network-M2, ModBus-MS или Relay-MS карты

Время автономной работы для ИБП 9E 1000

Watts UPS
40 118
80 56
120 40
160 30
200 25
240 22
280 18
360 13
400 12
480 9
520 7
600 6
640 6
720 5
800 5

Время автономной работы для ИБП 9E 2000

Watts UPS 1 EBM 2 EBM 3 EBM 4 EBM
80 228 833 1800 2400 2400
150 110 387 760 1114 1733
200 84 285 552 829 1133
250 66 227 424 686 867
300 55 199 354 549 767
400 41 152 250 394 547
500 31 116 209 304 418
600 24 103 182 248 353
700 19 89 159 221 297
800 16 79 136 198 243
900 14 69 117 177 224
1000 12 59 107 159 206
1100 10 54 99 143 189
1200 10 48 90 127 173
1300 9 44 84 116 160
1400 8 42 78 109 146
1500 7 39 72 102 133
1600 6 36 66 95 120

Время автономной работы для ИБП 9E 3000

Watts UPS 1 EBM 2 EBM 3 EBM 4 EBM
120 180 700 1320 2143 2400
240 85 270 528 814 1100
360 54 186 330 480 722
480 41 138 230 360 476
600 30 108 190 261 373
720 26 88 156 217 290
840 22 77 127 190 233
960 18 65 112 167 212
1080 15 56 101 146 191
1200 13 49 90 126 173
1320 12 44 83 114 157
1440 10 41 76 106 141
1560 9 39 69 99 125
1680 8 35 63 91 116
1800 7 32 57 86 110
1920 7 29 53 81 104
2040 6 27 48 76 98
2160 5 26 45 71 91
2280 5 24 43 66 87
2400 5 22 42 61 83
