Eaton 9PHD (промышленные)

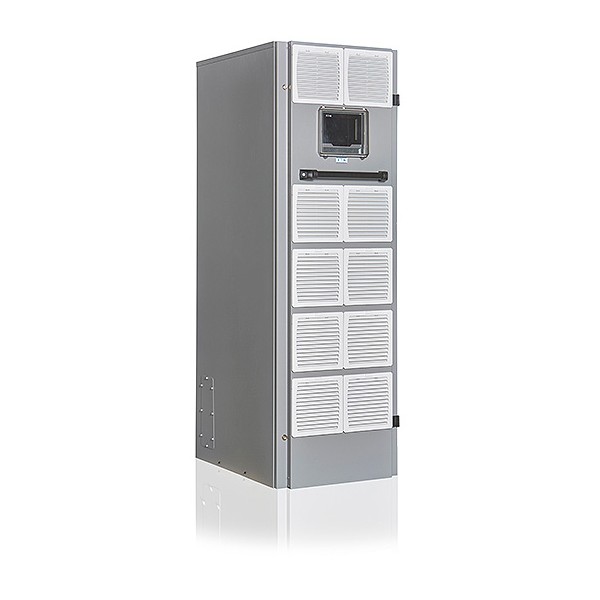

ИБП Eaton 9PHD - ИБП промышленного исполнения для работы в сложных условиях.
ИБП конфигурируются по запросам под каждую конкретную задачу, могут иметь большое количество конфигураций и дополнительных опций.
ИБП Eaton 9PHD мощностью 30, 40, 50, 80, 100, 120, 150, 160, 200 кВт имеют ряд уникальных воможностей
- Специальная конструкция ИБП для работы в сложных и промышленных условиях
- Корпус от IP23 до IP54 обеспечивает защиту от грязи, пыли, воды и влаги
- ИБП может иметь вибрационные демпферы. Корпус ИБП способен выдержать вибрацию и сейсмические волны.
- Специальное лаковое покрытие плат
- Возможность применения встроенных в ИБП трансформаторов до 100 кВт (диапазон напряжения 208-690 В)
- Герметичные корпус и дверь
- Специальные воздушные фильтры
- Работает в 3-проводной и в 4-проводной сетях
- Специальная конструкция

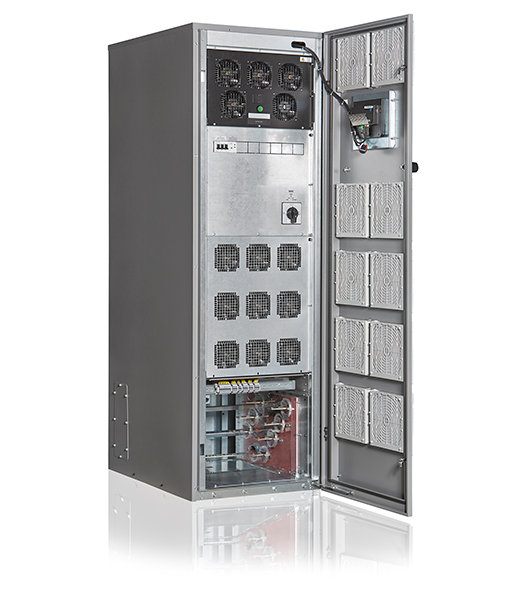

- Фронтальный доступ для подключения и обслуживания
- Просторная зона подключения
- Свободный доступ к кабелям
- Шины для подключения (не клеммник)
- Легкий доступ для коммуникационных терминалов
- Внутренняя прокладка батарейных кабелей
- Большая шина PE
- Воздушный поток для охлаждения – спереди назад (спереди вверх - опционально)
- Подъемные проушины для ИБП и батарейных шкафов
- Колесики
- Надежность
- Модульная конструкция позволяет делать отказоустойчивые системы с резервированием N+1
- Каждый силовой модуль ИБП имеет резервные управляемые вентиляторы
- ИБП имеют дружественный дисплей с сенсорным экраном
- Минимальные эксплуатационные расходы
- ИБП 9PHD задает новые стандарты рабочего КПД - до 97 % в режиме двойного преобразования
- КПД до 99 % в режиме энергосбережения Energy Saver System (ESS)
- Максимальная активная мощность: При той же мощности в кВА, ИБП может поддержать больше нагрузки, ИБП 30 кВА может выдать 30 кВт, 200 кВА – 200 кВт активной мощности
ИБП имеет уникальную систему управления аккумуляторными батареями АВМ
- Увеличение времени жизни батарей и сокращение времени заряда за счет патентованной технологии управления ABM
- Встроенная в ИБП система управления непрерывно контролирует состояние аккумуляторных батарей и проводит их периодическое тестирование
- Дополнительная система термокомпесации контролирует температуру батарей и управляет режимами их заряда, что также продлевает время их жизни
Технические характеристики Eaton 9PHD
| Номинальная выходная мощность ИБП | |||||||||
| кВт | 30 | 40 | 50 | 80 | 100 | 120 | 150 | 160 | 200 |
| Общие характеристики | |||||||||
| КПД в режиме двойного преобразования (полная нагрузка) | до 97 % | ||||||||
| КПД в режиме энергосбережения Energy Saver System (ESS) | > 99 % | ||||||||
| Топология инвертора/выпрямителя | Бестрансформаторная, IGBT с широтно-импульсной модуляцией | ||||||||
| Уровень шума | 30–50 Вт < 60 дБА
80–200 кВт: < 65 дБА при работе в режиме ESS: < 47 дБА | ||||||||
| Температура окружающей среды | от 0° C до 40° C на высоте 1000 м над уровнем моря, более высокие значения температуры — опционально | ||||||||
| Пылевлагозащита | IP23, опционально: IP33;IP54 | ||||||||
| Входные характеристики | |||||||||
| Проводка на входе | 3 фазы + нейтральн. + РЕ или 3 фазы + РЕ | ||||||||
| Номинальное напряжение (регулируемое)
С дополнительным трансформатором | 380 В – 480 В, 50/60 Гц
208 В – 690 В, 50/60 Гц | ||||||||
| Диапазон входного напряжения | Вход выпрямителя: + 20 %, если напряжение > 440 В +10 %,
нижняя граница -15 % при нагрузке 100 %, −40 % при нагрузке 50 % без зарядки батареи вход байпаса от +10% до -15% | ||||||||
| Диапазон входных частот | 40–72 Гц | ||||||||
| Входной коэффициент мощности | 0,99 | ||||||||
| Общее искажение входного тока высшими гармониками (ITHD) | 30 кВт: < 4,5 %
40–200 кВт: < 3 % | ||||||||
| Возможность плавного пуска | Да | ||||||||
| Защита от обратного напряжения | Да | ||||||||
| Выходные характеристики | |||||||||
| Проводка на выходе | 3 фазы + нейтраль + РЕ или 3 фазы + РЕ | ||||||||
| Номинальное напряжение (регулируемое)
С дополнительным трансформатором | 380 В – 480 В, 50/60 Гц
208 В – 690 В, 50/60 Гц | ||||||||
| Общее искажение выходного напряжения высшими гармониками (UTHD) | < 1 % (линейная нагрузка 100 %); < 5 % (эталонная нелинейная нагрузка) | ||||||||
| Выходной коэффициент мощности | 1,0 | ||||||||
| Допустимый коэффициент мощности нагрузки | 0,8 запаздывание — 0,8 опережение | ||||||||
| Перегрузка инвертора | 10 мин при нагрузке 102−110 %;
60 с при нагрузке 111−125 %; 10 с при нагрузке 126−150 %; 300 мс при нагрузке > 150 %. В режиме работы батареи 300 мс при нагрузке > 126 % | ||||||||
| Перегрузка при работе на байпасе | Длительная < 125 %, 10 мс 1000 %
Примечание: Внешние предохранители в цепи байпаса могут ограничивать перегрузочную способность! | ||||||||
| Характеристики батарей | |||||||||
| Тип батареи | VRLA, Ni-CD | ||||||||
| Метод зарядки | Технология ABM или Float | ||||||||
| Температурная компенсация | Опционально | ||||||||
| Номинальное напряжение батареи (VRLA) | от 432 В (36 x 12 В, 216 ячеек) или
480 В (40 x 12 В, 240 ячеек) Примечание: Комплекты батарей с различным напряжением батареи нельзя подключать параллельно! | ||||||||
| Максимальный ток зарядки* | 30–50 кВт: 29,3 А
80–100 кВт: 58,6 А 120–150 кВт: 87,9 А 160–200 кВт: 117,2 A | ||||||||
| Запуск от батареи | Да | ||||||||
| Аксессуары | |||||||||
| Аксессуары для ИБП | встроенные трансформаторы; класс защиты шкафа IP33, IP54; виброгасители и монтажные кронштейны; сейсмокомплект; устройство АВР; комплект для одностороннего питания; система мониторинга КЗ на землю; аварийный выключатель на 24 В; возможность выбора напряжения системы | ||||||||
| Дополнительные шкафы | промышленные батарейные шкафы с батареями длительного срока службы; соответствующий требованиям трансформаторный шкаф для одного или двух трансформаторов; внешний переключатель байпаса для обслуживания. | ||||||||
| Коммуникационные возможности | Web/SNMP, ModBus/Jbus, промышленное реле | ||||||||
| Коммуникация | |||||||||
| MiniSlot | 4 коммуникационных разъема | ||||||||
| Сетевой/SNMP-интерфейс | Да, стандартный | ||||||||
| Последовательные порты | Встроенный разъем и USB устройства | ||||||||
| Релейные входы/выходы | 5 релейных входов и специальный аварийный выключатель
1 релейный выход | ||||||||
| Соответствие стандартам | |||||||||
| Безопасность (сертификация CB) | IEC 62040-1 | ||||||||
| Стандарты ЭМС | IEC 62040-2 | ||||||||
| Производительность | IEC 62040-3 | ||||||||
| Сейсмическое тестирование | NEBS GR-63-CORE, зона 4 | ||||||||
