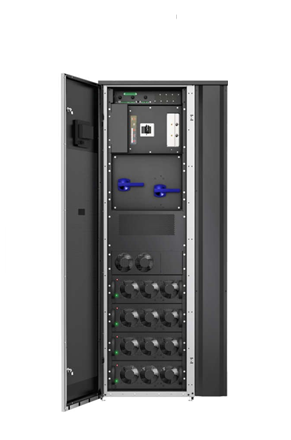

Eaton 93PM G2 50-360 кВА (Модульные c горячей заменой»)

Модульные ИБП Eaton 93PM G2 с «горячей» заменой модулей строятся на основе силовых модулей 50 кВА/ 50 кВт и 60 кВА/ 54кВт. В одну стойку можно поставить до 6 модулей. ИБП может работать как в режиме увеличения мощности, так и в режиме с резервированием N+1

Модульные Eaton 93PM G2 - ИБП второго поколения, имеют ряд уникальных особенностей:

  • Максимальная активная выходная мощность: При той же мощности в  кВА, ИБП может поддержать больше нагрузки, ИБП 100 кВА может выдать 100 кВт,  200 кВА – 200 кВт активной мощности
  • ИБП имеет модульную структуру, в одной стойке можно разместить от 1 до 6 модулей 50 кВА/ 50 кВт или 60 кВА/ 54кВт.
  • Защита, безопасность и обеспечение непрерывности бизнеса являются основными приоритетами ИБП:
    • Технология HotSync, отвечающая за синхронизацию работы нескольких ИБП без прямой информационной связи;
    • Технология HotSwap, обеспечивающая возможность горячей замены силовых модулей, повышают доступность и надежность устройства;
    • Кибербезопасность обеспечивается за счет подключения ИБП к сети через гигабитную сетевую карту Gigabit Network Card и карту Industrial Gateway — первые в отрасли коммуникационные карты, получившие сертификаты кибербезопасности IEC 62443-4-2 и UL 29001-1
  • ИБП имеет самый высокий на рынке КПД (97%) в режиме двойного преобразования, благодаря которому достигается значительное сокращение эксплуатационных расходов. Возможен режим сохранения энергии, который  обеспечивает КПД более 99%
  • ИБП имеет максимальную масштабируемость и надежность: ИБП может работать как в режиме увеличения мощности, так и в режиме с резервированием N+1
  • ИБП имеет возможность как установки в ряд со стойками (забор воздуха спереди, выброс назад) и (при покупке опции TOP AIR EXHAUST) установки  вплотную к стене (забор воздуха спереди, выброс вверх)
  • ИБП имеет возможность масштабирования: можно поставить в параллельно до 4 ИБП по 360 кВА, получая систему до 1440 кВА
  • Отображение информации о состоянии и записей журнала событий на большом ЖК-дисплее
  • Есть возможность использовать как обычные, так и LiIon (литий ионные) батареи

Инновационные технологии:

НОМИНАЛЬНАЯ МОЩНОСТЬ 200 кВт

PF 1.0
300 кВт

PF 1.0
240 кВт

PF 0.9
360 кВт

PF 0.9
Артикул в каталоге моделей 93PM-G2-xxx(200) 93PM-G2-xxx(300) 93PM-G2-xxx(240) 93PM-G2-xxx(360)
Расчетная мощность ИБП  50-200 кВт 300 кВт 60-240 кВА 360 кВА
Количество модулей (МБП)  1 - 4  1 - 6  1 - 4  1 - 6
Мощность Силовых модулей 50 кВА / 50 кВт 60 кВА / 54 кВт
Возможность модификации До 200 кВт До 300 кВт До 240 кВА До 360 кВА
Внешнее параллельное соединение До 4 ИБП по технологии HotSync.
Топология ИБП Трехуровневые преобразователи IGBT с двойным преобразованием
Условное значение номинального тока короткого замыкания, Icc Выпрямитель 100 кА

50 кА с встроенным переключателем сервисного байпаса для технического обслуживания (MBS)

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры ИБП (Ш x Г x В) 800 x 990 x 1987 мм
Вес установленного оборудования 1 модуль (МБП): 361 кг   2 модуля: 404 кг   3 модуля : 447 кг

4 модуля: 490 кг   5 модулей: 533 кг   6 модулей: 576 кг
Кабельный ввод ИБП Верхний/нижний ввод
Степень защиты ИБП IP20 (EN60529) с дополнительным пылевым фильтром на передней дверце
Цвет ИБП Черный; RAL 9005

ПАРАМЕТРЫ СРЕДЫ
Акустический шум @ 1 м, при 25 °C Вытяжка воздуха сзади: 74 дБ (A)

С опцией вытяжки воздуха сверху: 77 дБ (A)
  0 - 40 °C для модулей 50 кВА/50 кВт

0 - 35 °C для модулей 60 кВА/54 кВт

ЭФФЕКТИВНОСТЬ
Номинальная мощность50 кВт100 кВт200 кВт300 кВт
Эффективность в режиме Online 96,10% 96,20% 96,30% 96,30%
100% нагр. 96,40% 96,50% 96,60% 96,60%
75% нагр. 96,6 % 96,6 % 96,7 % 96,8 %
50% нагр. 96,0 % 96,1 % 96,2 % 96,2 %
25% нагр.
Тепловыделение в режиме Online, кВт 2 4 7,8 11,4
100% нагр. 1,4 2,7 5,3 7,9
75% нагр. 0,9 1,8 3,4 5
50% нагр. 0,5 1 2 3
25% нагр. 0,3 0,6 1,2 1,8

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ НА ВХОДЕ
НОМИНАЛЬНАЯ МОЩНОСТЬ  200 кВт

PF 1.0
300 кВт

PF 1.0
240 кВА

PF 0.9
360 кВА

PF 0.9
Расчетное входное напряжение 220/380 В; 230/400 В; 240/415 В
Вход выпрямителя Вход байпаса Номинальное напряжение -10% В / +10% Номинальное напряжение -10% В / +10%
Расчетная входная частота от 50 до 60 Гц
Допуск по частоте от 42 до 70 Гц
Количество входных фаз 3 фазы + нейтраль + защитное заземление (PE)
Входной коэффициент мощности 0,99 pf при 100% нагр.
Номинальный входной ток выпрямителя  90-360 А

90 A / МБП
90-540 А

90 A / МБП
90-360 А

90 A / МБП
90-540 А

90 A / МБП
Максимальный входной ток выпрямителя  95-380 А

95 A / МБП
95-570 А

95 A / МБП
95-380 А

95 A / МБП
95-570 А

95 A / МБП
Максимальный входной ток байпаса 380 А 570 А 380 А 570 А
Искажение входного тока при номинальном входном токе < 2,5%
Резистивная нагрузка Нелинейная нагрузка < 5%
Защита от обратного тока Да, для линий выпрямителя и байпаса

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ НА ВЫХОДЕ
Выходная номинальная мощность 50-200 кВт 50-300 кВт 60-240 кВА 60-360 кВА
Выходной коэффициент мощности 1 1 0,9 0,9
Количество выходных фаз 3 фаза + нейтраль + защитное заземление (PE)
Номинальное выходное напряжение 220/380 В; 230/400 В; 240/415 В, настраивается
Отклонения выходного напряжения, установившийся режим < 1%
Общее гармоническое искажение: < 1,5%
100% линейная нагр. < 3,0%
100% нелинейная нагр.
Перегрузочная способность  60 мин 110% нагр. 10 мин 110% нагр.
На инверторе  10 мин 125% нагр. 60 с 125% нагр.
  60 с 150% нагр. 10 с 150% нагр.
Перегрузочная способность при 40 °C Непрерывно < 125% нагр. Непрерывно < 115% нагр.
На байпасе 10 мс 1000% нагр. Непрерывно < 115% нагр.
Коэффициент мощности нагрузки, допустимый диапазон От 0,8 при задержке до 0,8 при опережении без снижения номинальных характеристик

ХАРАКТЕРИСТИКИ РЕЖИМА ESS
Время перехода в режим двойного преобразования Доступна сеть Без отключения
Отказ сети < 2 мс при нормальных условиях перехода в режим, < 10 мс максимум
Настройка отклонения выходной частоты ± 4 Гц, по умолчанию.
Режим повышенной готовности ИБП будет оставаться в режиме двойного преобразования в течение одного часа (настраивается пользователем), после чего ИБП автоматически вернется в режим ESS.
Компенсация реактивной мощности Когда этот параметр включен, позволяет компенсировать реактивную мощность, производимую ИБП или нагрузкой при работе в режиме ESS.

ХАРАКТЕРИСТИКИ РЕЖИМА VMMS
Доступность режима VMMS (Адаптивная система управления модулями) Доступно для систем ИБП 93PM G2 с более чем 1 МБП, как между внутренними модулями, так и модулями во внешней параллельной системе.
Работа в режиме VMMS Когда уровень нагрузки на каждый модуль составляет менее 55%, VMMS автоматически оптимизирует количество модулей в цепи для повышения эффективности работы.  Дополнительные МБП будут переведены в режим готовности, что позволит включиться в цепь за время МБП менее 2 мс. Нагрузка будет подаваться в режиме двойного преобразования все время, даже во время и после скачка нагрузки.
Ротация модуля МБП Система будет автоматически производить ротацию МБП в состоянии готовности. Включено по умолчанию, настраивается.

БАЙПАС
Номинал байпаса 200 кВт 300 кВт  240 кВА 360 кВА
Диапазон напряжения байпаса 220/380 В; 230/400 В; 240/415 В

допуск -10% / + 10% номинального напряжения
Время отключения при изменении режима Без отключения
Защита от обратного тока Встроенная в стандартной комплектации
Условное значение номинального тока короткого замыкания, Icc 100 кА
Статический байпас

ХАРАКТЕРИСТИКИ АККУМУЛЯТОРНОЙ БАТАРЕИ
Количество батарей от 36 до 44 батарейных блоков (VRLA, 12 В)

от 216 до 264 ячеек на цепочку
(Поддерживаются 32-35 батарейных блоков с понижением мощности)
от 40 до 44 батарейных блоков (VRLA, 12 В)

от 240 до 264 ячеек на цепочку
Диапазон напряжения батареи от 432 В (216 ячеек) до 528 В (264 ячеек) от 480 В (240 ячеек) до 528 В (264 ячеек)
Профиль подзарядки Расширенное управление батареями (ABM®) = 90% в состоянии покоя, 10% в состоянии плавающего заряда/заряда (типично) ИЛИ плавающего заряда
Напряжение окончания зарядки От 1,67 В/ячейка до 1,75 В/ячейка, настраиваемое или автоматическое (адаптируется под нагрузку)
Зарядный ток при номинальной нагрузке Настраивается 0… 50 А на МБП

При нагрузке > 40 кВА на МБП, автоматически ограничивается до 20 А на МБП
Возможность запуска от батареи Да
Возможность зарядки аккумулятора с температурной компенсацией Да

ИБП 50-300 кВА с модулями 50 кВА/ 50 кВт

  Мощность Кол-во модулей Размеры Вес
93PM-G2-50(200) 50 кВт 1 800 x 990 x 1987 мм 361 кг
93PM-G2-100(200) 100 кВТ 2 800 x 990 x 1987 мм 404 кг
93PM-G2-150(200) 150 кВт 3 800 x 990 x 1987 мм 447 кг
93PM-G2-200(200) 200 кВт 4 800 x 990 x 1987 мм 490 кг
93PM-G2-250(300) 250 кВт 5 800 x 990 x 1987 мм 533 кг
93PM-G2-300(300) 300 кВт 6 800 x 990 x 1987 мм 576 кг

ИБП 60-360 кВА с модулями 60 кВА/ 54 кВт

  Мощность Кол-во модулей Размеры Вес
93PM-G2-60(240) 60 кВА 1 800 x 990 x 1987 мм 361 кг
93PM-G2-120(240) 120 кВА 2 800 x 990 x 1987 мм 404 кг
93PM-G2-180(240) 180 кВА 3 800 x 990 x 1987 мм 447 кг
93PM-G2-240(240) 240 кВА 4 800 x 990 x 1987 мм 490 кг
93PM-G2-300(360) 300 кВА 5 800 x 990 x 1987 мм 533 кг
93PM-G2-360(360) 360 кВА 6 800 x 990 x 1987 мм 576 кг
