Eaton 93PS (Одиночные / модульные)
Инновационные технологии:
- Технология увеличения КПД Energy Saver System (ESS)
- Уникальная технология параллельной работы ИБП HotSync
- Уникальная технология управления батареями - Eaton ABM (Advanced Battery Management). Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплутационную стоимость системы бесперебойного питания.
Расшифровка конфигураций Eaton 93PS

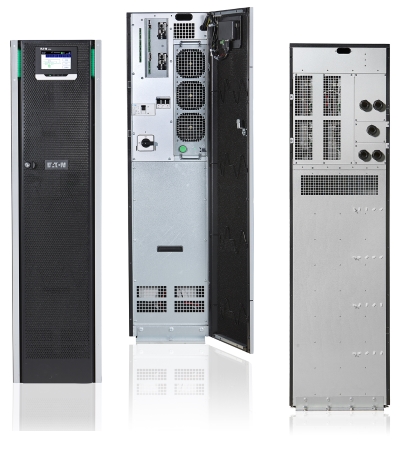

ИБП Eaton 93PS
ИБП 93PS - ИБП нового поколения, имеют ряд уникальных особенностей:
- Максимальная активная мощность: При той же мощности в кВА, ИБП может поддержать больше нагрузки, ИБП 8 кВА может выдать 8 кВт, 10 кВА - 10 кВт, 15 кВА - 15 кВт, 20 кВА – 20 кВт, 30 кВА – 30 кВТ, 40 кВА – 40 кВт активной мощности
- В одном корпусе ИБП можно сделать систему с резервированием N+1, от 2х8 до 2х20 кВА/кВт
- ИБП имеют возможность масштабирования по мере наращивания нагрузки с 8 до 40 кВА / кВт
- Система с резервированием может иметь как общую батарею на 2 силовых модуля, так и раздельные батареи
- Очень высокий КПД: Более 96 % в режиме двойного преобразования, до 98,8 % в режиме оптимизации КПД

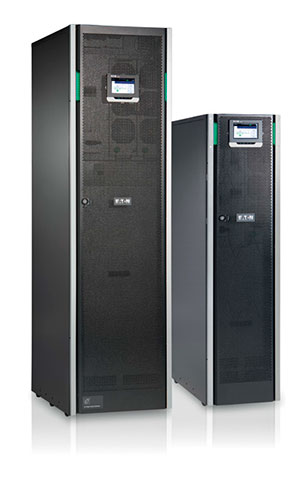

- Минимальная занимаемая площадь: 0,25 м² для малого корпуса (8–20 кВт) и 0,36 м² для большого (8–40 кВт)
- В ИБП с 2 модулями есть возможность заменить один модуль, в то время как другие продолжают защищать нагрузку (параллельное техобслуживание)
- В ИБП с 2 модулями есть возможность добавить модуль, в то время как другие продолжают защищать нагрузку («горячее» масштабирование)
- Возможно обслуживание отдельных комплектов батарей, в то время как другие комплекты поддерживают нагрузку
| Общие сведения | |
| Диапазон выходной мощности ИБП (cos(φ) = 1,0) | 8, 10, 15, 20, 30, 40 кВт |
| КПД в режиме двойного преобразования | > 96% |
| КПД в энергоэффективном режиме (ESS) | До 99 % |
| Модернизация на месте | Да |
| Акустический шум |
< 60 дБА Работа ESS: < 47 дБА |
| Высота (макс.) | 1000 м без ограничения рабочих характеристик (макс. 2000 м) |
| Ввод | |
| Электропроводка | 3 ф. + N + PE |
| Номинальный диапазон напряжений (конфигурируемый) | 220/380, 230/400, 240/415 В 50/60 Гц |
| Диапазон входного напряжения |
Ввод выпрямителя: от 187 до 276 В Байпас: номинальное напряжение –15 %/+10 % |
| Диапазон входной частоты | 40–72 Гц |
| Входной коэффициент мощности | 0,99 |
| Входной КНИ | < 3% |
| Возможность плавного запуска | Да |
| Встроенная защита от обратного тока | Да |
| Выход | |
| Электропроводка | 3 ф. + N + PE |
| Номинальный диапазон напряжений (конфигурируемый) | 220/380, 230/400, 240/415 В 50/60 Гц |
| Выходной КНИ | < 1% (100% линейная нагрузка); < 5% (эталонная нелинейная нагрузка) |
| Номинальный выходной коэффициент мощности | 1,0 |
| Коэффициент мощности допустимой нагрузки | 0,8 отстающий – 0,8 опережающий |
| Перегрузка на инверторе | 10 мин 102–110 %; 60 с 111–125 %; 10 с 126–150 %; 300 мс > 150%. |
| Перегрузка при наличии байпаса |
Непрерывная < 125 %, 20 мс 1000 % Примечание: перегрузочная способность может ограничиваться предохранителями байпаса. |
| Батарея | |
| Тип батареи | VRLA |
| Метод зарядки | Технология ABM или плавающий подзаряд |
| Температурная компенсация | Опционально |
| Номинальное напряжение батареи (VRLA) |
384 В (32 × 12 В, 192 ячеек) Примечание: комплекты с батареями разного напряжения не могут работать параллельно. |
| Максимальный ток зарядки |
8–20 кВт: по умолчанию 5 А, регулируемый, максимум 25 A 8–40 кВт: по умолчанию 10 A, регулируемый, максимум 50 А |
| Возможность запуска от батареи | Да |
| Принадлежности | |
| Шкафы внешних батарей с повышенным сроком службы, внешний байпасный переключатель для техобслуживания, интегрированный ручной байпас, подключение с помощью карт mini-slot (веб/SNMP, ModBus/Jbus, реле) | |
| Связь | |
| Minislot | 2 слота |
| Сетевой интерфейс/SNMP | Да, стандартно |
| Последовательные порты | Встроенная поддержка USB-host и USB-устройств |
| Релейные входы/выходы |
5 входов аварийных сигналов и отдельный контакт ЕРО 1 выход реле |
| Соответствие стандартам | |
| Безопасность (сертификация CB) | IEC 62040-1 |
| ЭМС | IEC 62040-2 |

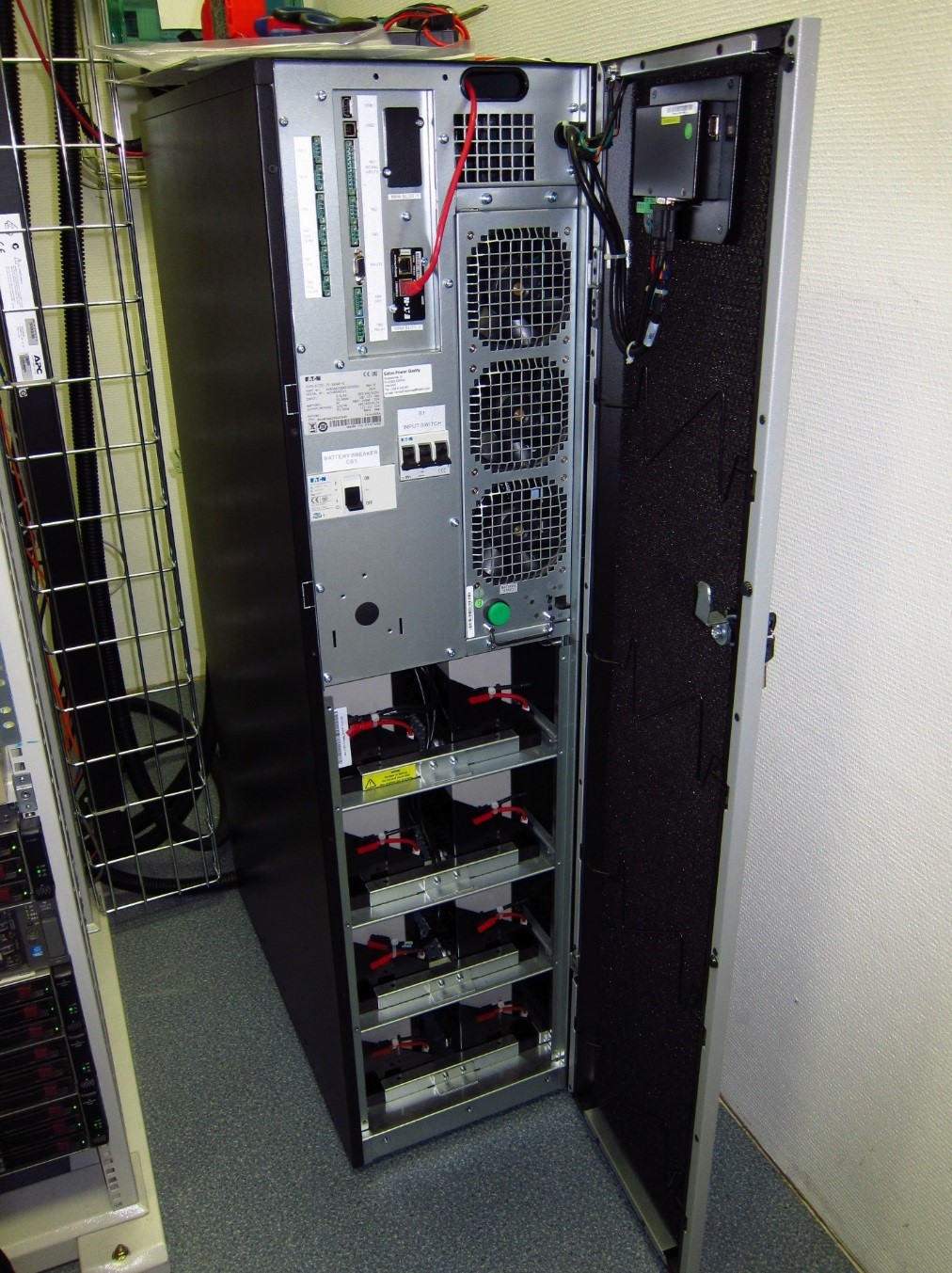

Время автономной работы в минутах ИБП Eaton 93PS маленький корпус, от внутренней батареи (максимум 2 трея) и внешних батарей (3 трея и больше) с аккумуляторами 9Ah. power factor 0.8
| треи 9Ah | 4 | 6 | 8 | 10 | 12 | 14 | 15 | 18 | 20 | кВА |
| 1 | 32 | 19 | 13 | 9 | 7 | 5 | - | - | - | мин |
| 2 | 76 | 45 | 32 | 25 | 19 | 15 | 14 | 11 | 9 | мин |
| 3 | 115 | 76 | 54 | 41 | 32 | 27 | 25 | 19 | 17 | мин |
| 4 | 172 | 101 | 76 | 58 | 45 | 38 | 35 | 28 | 25 | мин |
| 5 | 223 | 134 | 92 | 76 | 61 | 50 | 45 | 37 | 32 | мин |
| 6 | 273 | 172 | 115 | 88 | 76 | 63 | 58 | 45 | 41 | мин |
| 7 | 319 | 208 | 145 | 107 | 86 | 76 | 70 | 56 | 49 | мин |
| 8 | 356 | 237 | 172 | 124 | 101 | 85 | 80 | 66 | 58 | мин |
Время автономной работы в минутах ИБП Eaton 93PS большой корпус, от внутренней батареи с аккумуляторами 9Ah. power factor 0.8
| треи 9Ah | 4 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | кВА |
| 3 | 115 | 76 | 54 | 41 | 32 | 25 | 17 | 12 | 9 | 7 | 6 | мин |
| 4 | 172 | 101 | 76 | 58 | 45 | 35 | 25 | 18 | 14 | 11 | 9 | мин |
