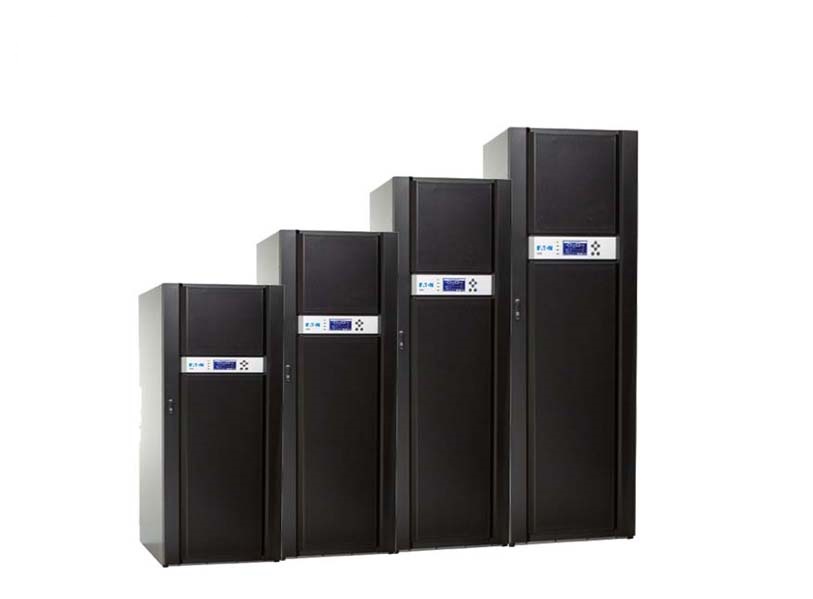

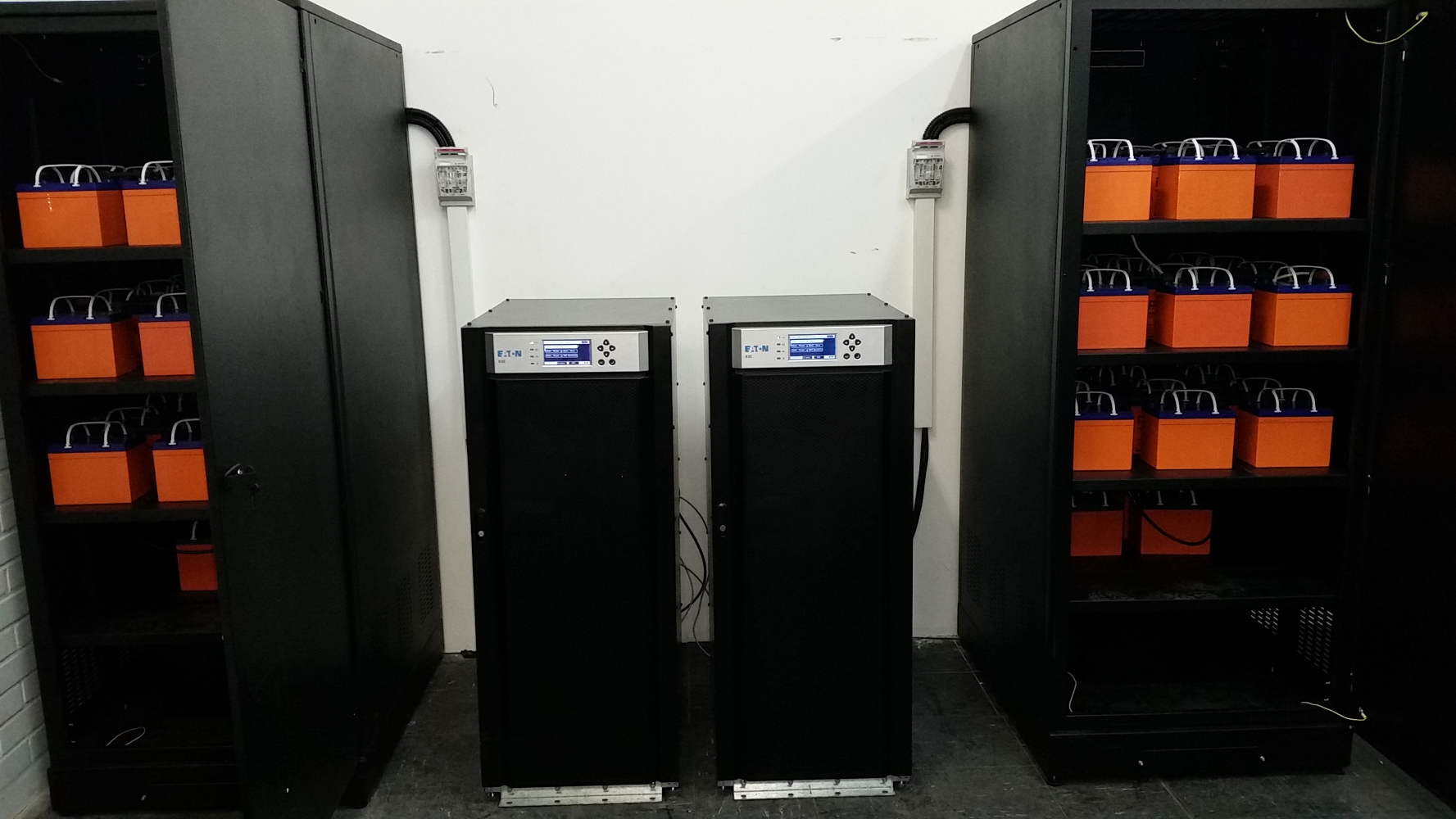

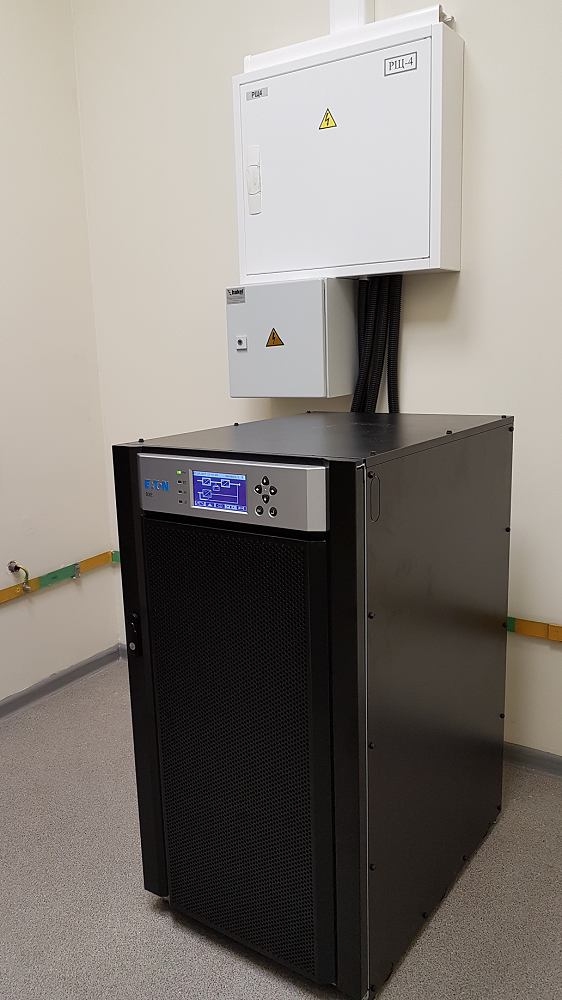

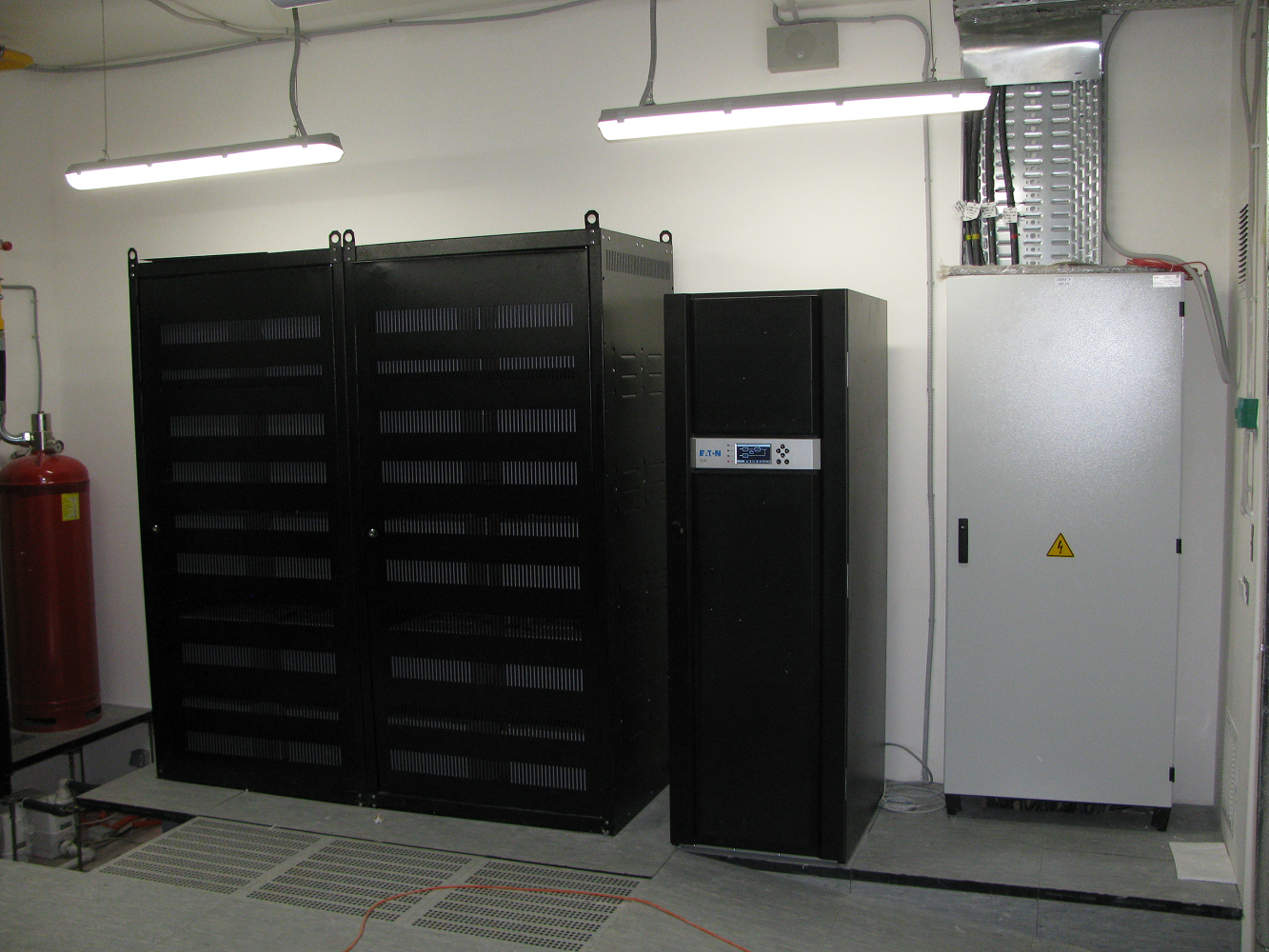

Eaton 93E 15-400

Серия сочетает в себе новейшие технологии применяемые Eaton для производства ИБП и при этом ИБП Eaton 93E имеют конкурентную стоимость
Преимущества ИБП Eaton 93E:

  • ИБП  имеют очень конкурентную стоимость
  • ИБП сочетают в себе возможность применения как для защиты промышленной нагрузки, так и оборудования ЦОДов
  • Широкий диапазон без перехода на батареи позволяет использовать ИБП в сложных российских условиях
  • Низкие эксплуатационные затраты за счет высокого КПД ИБП: до 93.8% в режиме онлайн, до 98,5% в режиме повышенной эффективности
  • Уникальная запатентованная технология HotSynс от Eaton позволяет подключать в параллель до четырёх ИБП для повышения надежности и увеличения мощности
  • Небольшая ширина ИБП 600 мм для моделей 80-200 кВА позволяет интегрировать его в ряд со стойками
  • Площадь, занимаемая ИБП - на 20% меньше по сравнению с аналогичными решениями конкурентов
  • ИБП имеет в составе большой ЖК-дисплей, который графически отображает состояние ИБП и предлагает легкий доступ к измерениям, управления и настройки
  • ИБП можно устанавливать вплотную к стене: для установки / обслуживания необходим только доступ спереди

Расшифровка конфигураций Eaton 93E

ИБП Eaton 93E максимально «дружен» с ДГУ:

  • Из-за входного power factor 0.99 ИБП потребляет из сети только активную мощность, что упрощает работу ДГУ
  • Из-за выпрямителя на IGBT транзисторах, ИБП имеет минимальные искажения входного тока <5%, что также упрощает работу ДГУ

Уникальная технология управления батареями - Eaton ABM (Advanced Battery Management) Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплуатационную стоимость системы бесперебойного питания.

Статья: Удаленное управление Электроснабжением (Web адаптеры Network Card-MS, ModBus, датчики EMP, ПО Intelligent Power )

Общие характеристики
Номинальная выходная мощность (при КМ = 0.9) 15, 20, 30, 40, 60, 80, 100, 120, 160, 200, 300, 400 кВA
13.5, 18, 27, 36, 54, 72, 90, 108, 144, 180, 270, 360 кВт
Топология ИБП с двойным преобразованием напряжения
Частота 50/60 Гц (от 40 до 72 Гц)
Входной коэффициент мощности >0.99
КНИ входного тока ≤5%
Входные характеристики
Входные подключения 3 ф. + N
Номинальное напряжение 220/380, 230/400, 240/415 В, 50/60 Гц
Диапазон входного напряжения -15%, +20% от номинального (400 В) при 100% нагрузке
Возможность плавного пуска Да
Встроенная защита от обратного тока Да
Выходные характеристики
Выходные подключения 3 ф. + N
Номинальное напряжение (настраиваемое) 220/380, 230/400, 240/415 В, 50/60 Гц
Отклонение выходного напряжения ±1% статич.; <5% динамич. при 100% изменении активной нагрузки, время реакции <20 мс
Перегрузочная способность инвертора 10 мин при 102-125% нагрузки
1 мин при 126-150% нагрузки
500 мс при >151% нагрузки
Перегрузочная способность при наличии байпаса Непрерывная – до 115 %, в течение 20 мс – 1000 %.
Примечание: перегрузочная способность может ограничиваться предохранителями байпаса!
Характеристики батарей
Батарея 384 В (32 x 12 В, 192 элемента) для 15-40 кВA со встроенными батареями
384 В - 480 В для 15-80 кВA с внешними батареями
432 В - 480 В для 100-400 кВA с внешними батареями
Метод заряда Технология ABM
Ток заряда / модель
По умолчанию A
Max* A
15
3.5
5.3
20
3.5
5.3
30
5.2
8
40
7
10.6
60
10.4
16
80
20
40
100
20
40
120
20
40
160
20
80
200
20
80
300
20
120
400
20
160
кВА
A
A
*Может быть ограничен максимальным значением входного тока ИБП
Описание
КПД до 98% в высокоэффективном режиме (15-80 кВA)
до 98.5% в высокоэффективном режиме (100-400 кВA)
до 94% в режиме двойного преобразования
Технология параллельной работы Powerware Hot Sync® Technology
Размеры Ш x Г x В (мм) 500 x 710 x 960
500 x 710 x 1230
500 x 710 x 1500
600 x 800 x 1876
1600 x 820 x 1880
15-20 кВA (с внутренними батареями)
30 кВA (с внутренними батареями)
40 кВA (с внутренними батареями)
60-200 кВA
300/400 кВA
Класс защиты IP20 со стандартными фильтрам, моющимися водой
Вес без батарей (кг) 72
88
120
202
245
283
311
457
860
970
15-20 кВA
30 кВА
40 кВА
60 кВА
80 кВА
100 кВА
120 кВА
160/200 кВА
300 кВА
400 кВА
Вес с внутренними батареями 126
272
376
490
15 кВА с 1 треем батарей
15-20 кВА с 2 треями батарей
30 кВА с 3 треями батарей
40 кВА с 4 треями батарей
Коммуникационные возможности
Дисплей Графический ЖК-дисплей с голубой подсветкой
Светодиоды 4 сигнальных светодиода
Звуковая сигнализация Да
Порты связи (1) RS-232, (1) USB, (1) EPO
Слоты 2 мини-слота для установки коммуникационных карт
Релейные входы/выходы 3 сигнальных входа
Условия работы
Температура работы От 0 ºC до +40 ºC
Температура хранения От -25 ºC до +55 ºC без батарей
от +15 ºC до +25 ºC с батареями
Влажность 5-95%, без конденсации
Уровень шума (на расстоянии 1 м) 15-20 кВА ≤55 dBA
30-40 кВА ≤62 dBA
60-80 кВА ≤65 dBA
100-200 кВА ≤70 dBA
300-400 кВА ≤73 dBA
Высота над уровнем моря <1000 м при +40 °C
Соответствует стандартам
Безопасность (сертификат CB) IEC 62040-1
ЭMC IEC 62040-2, EMC Category C3
Производительность IEC 62040-3
Качество ISO 9001: 2000 и ISO 14001:1996
Опции
Внешние батарейные шкафы
Встроенный переключатель сервисного байпаса до 120 кВА
Внешний сервисный байпас (80-160 кВА)
MiniSlot карты (Web/SNMP, ModBus/Jbus, Relay)
Датчик окружающей среды EMP001

Время автономной работы в минутах ИБП Eaton 93E 15-20 кВА, от внутренней батареи (2 трея) и внешних батарей (3 трея и больше) с аккумуляторами 9Ah. power factor 0.8

Треи 9Ah 5 кВА 10 кВА 12 кВА 15 кВА 20 кВА
Внутренняя, 1 трея 22 9 7 5 -
Внутренняя, 2 трея 51 22 17 13 9
3 трея 80 36 29 22 15
4 трея 111 51 40 30 22
5 треев 148 64 53 40 29
6 треев 179 80 64 51 36

Время автономной работы в минутах ИБП Eaton 93E 30 кВА, от внутренней батареи (3 трея) power factor 0.8

Батарея 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА
Внутренняя, 3 трея 36 22 15 12 9

Время автономной работы в минутах ИБП Eaton 93E 40 кВА, от внутренней батареи (4 трея). power factor 0.8

Батарея 10 кВА 15 кВА 20 кВА 30 кВА 40 кВА
Внутренняя, 4 трея 51 30 22 13 9

Время автономной работы в минутах ИБП Eaton 93E 15-40 кВА, от внешней батареи CSB HRL 12200. power factor 0.8

Батарея 10 кВА 15 кВА 20 кВА 30 кВА 40 кВА
Один шкаф 110 69 47 27 18
Два шкафа 230 153 110 69 47
Три шкафа 371 230 171 110 80
Четыре шкафа 485 315 230 153 110
