Eaton Hotswap и FlexPDU

Байпасы Eaton HotSwap MBP

Байпасы HotSwap MBP являются уникальным решением при создании систем электропитания мощностью до 3кВА. Байпас позволяет производить любые действия с ИБП (ремонт, обслуживание) без прерывания электропитания нагрузки.
Отличительной особенностью этих систем является простота установки и широкая область их применения. HotSwap MBP занимает всего 1,5U и может быть закреплен в любом положении в стойку, а так же непосредственно на ИБП с помощью прилагаемых кронштейнов.

Брошюра  по Eaton HotSwap MBP и Eaton FlexPDU от 2017 года


Предлагаются 3 конфигурации:


MBP3KID   Eaton HotSwap MBP DIN (ранее 68431) 4 Schuko sockets + 1 IEC 16A socket: 4 розетки Schuko (под европейскую вилку, она же считается немецкой DIN) + 1 розетка IEC 16A

4-Schuko

MBP3KI    Eaton HotSwap MBP IEC (ранее 68433)  6 IEC sockets + 1 IEC 16A: 6 розеток IEC 10A (C13) + 1 розетка IEC 16A (C19)


4-Schuko

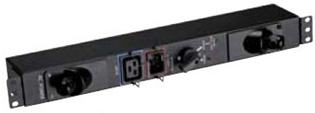

MBP3KIH   Eaton HotSwap MBP HW (ранее 68434)  Клеммное подключение (HW), без розеток

4-Schuko



ПОДКЛЮЧЕНИЕ

- нагрузка (потребители) подключается к выходным розеткам байпаса (позиции 1 и 2)
- байпас получает питание от сети на свою входную розетку IEC 16A (C20) (позиция 3)
- группа из двух разноцветных розеток (позиция 4) для подключения ИБП (голубая – подача питания к ИБП, красная – получение питания от ИБП)
- переключатель режимов работы (позиция 5), имеет два положения: нормальный (питание потребителей через ИБП) и обходной (байпас) от сети

4-Schuko

Примечание: Для соединения HotSwap MBP с ИБП мощностью до 2000VA и имеющих только 10A входы/выходы электропитания (C14/C13), необходим:
CBLMBP10EU (ранее 68439) Набор кабелей 10A FR/DIN power cords for HotSwap MBP, включает в себя:
- Кабель IEC 10A C13 – IEC 16A C20 (для подачи ”грязного” напряжения на ИБП c HotSwap MBP)
- Кабель IEC 10A C14 – IEC 16A C19 (для получения “чистого” напряжения с ИБП на HotSwap MBP)
- Кабель сетевой IEC 16A C19 - Schuko



Распределение питания  Eaton FlexPDU

Flex PDU предназначены для распределения электропитания и служат для упрощения подключения разнообразных нагрузок к отдельно стоящим или стоечным ИБП. Устройства Flex PDU имеют компактный размер (1U) и монтируются в 19” стойку. Существует как горизонтальный, так и вертикальный способ монтажа.
Как правило, у всех ИБП достаточно много выходных розеток, но доступность у них невысокая, ведь располагаются они на задней панели. Flex PDU делает процесс коммутации простым и доступным. В случае, когда необходимо подключить потребителей с вилками Schuko/DIN, Flex PDU становятся просто незаменимым.

Предлагаются 2 конфигурации:

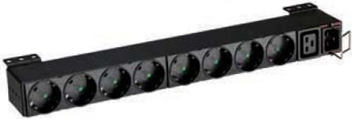

EFLX8D Eaton FlexPDU 8 DIN: 8 розеток Schuko (под европейскую вилку, она же считается немецкой DIN) + 1 розетка IEC 16A (C19)

8-Schuko

EFLX12I Eaton FlexPDU 12 IEC: 12 "компьютерных" розеток IEC 10A (C13) + 1 розетка IEC 16A (C19)

4-12-IEC-10A
