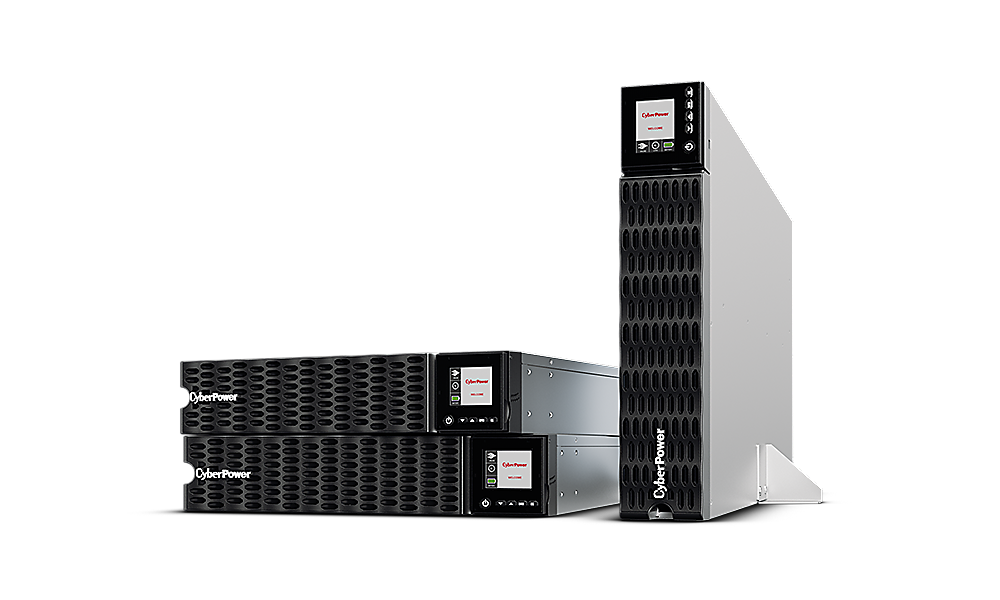

CyberPower OL HD универсального исполнения

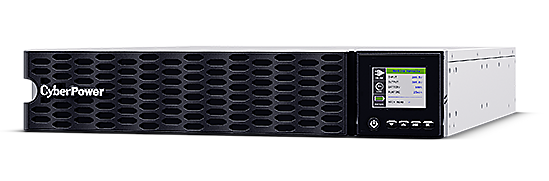

ИБП CyberPower OL HD мощностью 5-10 кВА – это онлайн ИБП с уникальными техническими характеристиками. ИБП 5-6 кВА с внутренней батареей занимает всего 2U в стойке, а ИБП 8-10 кВА – всего 4U.
Стоечные ИБП CyberPower серии OL HD имеют следующие особенности:
- Уникальный размер (2U - у ИБП 5000 и 6000 ВА, 4U – у ИБП 8 и 10 кВА)
- Батареи со сроком службы 6-9 лет, негорючий ABS пластик стандарт UL94 V-0
- Каждая внешняя батарея идет со своим зарядным устройством. Это дает возможность подключать до 10 батарей с минимальным временем заряда - 4 часа
- ИБП идет со встроенной системой BMS - технологией выравнивания заряда батарей и информирования состояния каждой отдельной батареи (обычно используется с 3ф ИБП и большими массивами батарей)
- Интеллектуальная система зарядки батарей из трех циклов с термокомпенсацией (SBM) увеличивает срок службы батареи.
- Батареи идут с режимом «горячей замены», обеспечивая беспрерывную работу ИБП при замене батарей

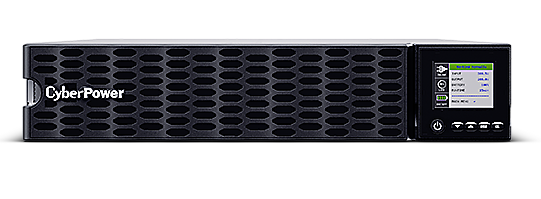

- Цветной поворотный дисплей позволяет видеть показания ИБП при установке в низ стойки
- Розетки ИБП спроектированы таким образом, что могут поглощать броски и скачки напряжения, вызываемые громом и молнией, тем самым обеспечивая полную защиту для оборудования и устройств.
- Сегментация нагрузки: с помощью ПО можно отключать некритичную нагрузку, увеличения времени работы критически важного оборудования
- Порт аварийного отключения (EPO) в базовой комплектации
- Сверхнизкое собственное энергопотребление – GreenPower UPS
- Многоскоростные вентилятор
| Название модели | OL5KERTHD | OL6KERTHD | OL8KERTHD | OL10KERTHD |
| Основные характеристики | ||||
| Топология ИБП | Онлайн, двойное преобразование | |||
| Энергосберегающая технология | КПД в Online ECO режиме > 96% | КПД в Online ECO режиме > 98% | ||
| Совместим с APFC | Да | Да | Да | Да |
| Вход | ||||
| Номинальное напряжение, В | 200 ± 2%, 208 ± 2%, 220 ± 2%, 230 ± 2%, 240 ± 2% | |||
| Допустимое напряжение, В | 180 ~ 280 | |||
| Входная частота, Гц | 50 ± 10, 60 ± 10 | |||
| Определение частоты на входе | Автоопределение | |||
| Входной ток (A) | 24 | 32 | 44 | 54 |
| Коэфф. мощности | 0,99 | 0,99 | 0,99 | 0,99 |
| Тип входного соединения | Клеммный блок | Клеммный блок | Клеммный блок | Клеммный блок |
| Выход | ||||
| Мощность (ВА) | 5000 | 6000 | 8000 | 10000 |
| Мощность (Вт) | 5000 | 6000 | 8000 | 10000 |
| Форма напряжения при работе от АКБ | Чистая синусоида | |||
| Напряжение при работе от АКБ (В) | 200 ± 2%, 208 ± 2%, 220 ± 2%, 230 ± 2%, 240 ± 2% | |||
| Настройка выходного напряжения | Настраивается | Настраивается | Настраивается | Настраивается |
| Частота при работе от АКБ (Гц) | 50 ± 0.5%, 60 ± 0.5% | |||
| Настройка выходной частоты | Настраивается | Настраивается | Настраивается | Настраивается |
| Коэфф. мощности | 1 | 1 | 1 | 1 |
| Защита от перегрузки | Внутреннее ограничение тока, защитный автомат, предохранитель | |||
| Защита от перегрузки в линейном режиме | 105~125% нагрузки до 1 мин, 125~150% нагрузки до 10 сек | |||
| Защита от перегрузки при работе от АКБ | 105~130% нагрузки до 10 сек, 130~150% нагрузки до 2 сек | |||
| Защита от перегрузки в байпасном режиме | Размыкатель цепи | Размыкатель цепи | Размыкатель цепи | Размыкатель цепи |
| Гармонические искажения (линейная нагрузка) | THD＜3% | THD＜3% | THD＜3% | THD＜3% |
| Гармонические искажения (не линейная нагрузка) | THD＜5% | THD＜5% | THD＜5% | THD＜5% |
| Кол-во выходов | 7 | 7 | 11 | 11 |

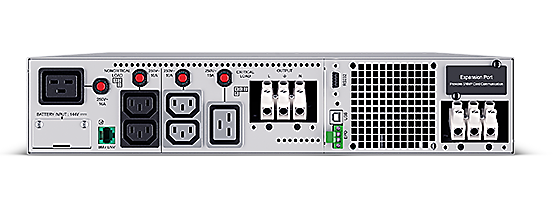

| Тип выходных разъемов | IEC C19 x 2, IEC C13 x 4, Блок клемм x 1 | IEC C19 x 4, IEC C13 x 6, Блок клемм x 1 | ||
| Выходы с защитой от всплесков и бат. поддержкой | 7 | 7 | 11 | 11 |
| Выходы для критической нагрузки | 4 | 4 | 1 | 1 |
| Выходы для не критической нагрузки | 3 | 3 | 10 | 10 |
| Аккумуляторы | ||||
| Автономия при половинной нагрузке (мин) | 6,4 | 4,9 | 11 | 8,3 |
| Автономия при полной нагрузке (мин) | 2,3 | 1,4 | 3,8 | 2,4 |
| Время перезарядки (часов) | 5 | 5 | 4 | 4 |
| Интелектуальная система заряда АКБ (SBM) | Да | Да | Да | Да |
| Возможность горячей замены | Да | Да | Да | Да |
| Тип АКБ | Герметизированные, свинцово-кислотные | |||
| Модули расширения батарей (EBM) | BPE144VL2U01 | BPE192VL2U01 | ||
| Максимальное количество EBM (шт) | 10 | 10 | 10 | 10 |
| Фильтрация и защита от всплесков | ||||
| Поглощаемая энергия импульса (Дж) | 2430 | 2430 | 2430 | 2430 |
| Фильтрация помех | Да | Да | Да | Да |
| Управление и связь | ||||
| ЖК экран | Да | Да | Да | Да |
| Ориентация ЖК экран | Автоматическая ориентация ЖК-экрана | |||
| USB порт | 1 | 1 | 1 | 1 |
| Последовательный порт | Комбинированный (RS232 + Сухой контакт) | |||
| Разъем аварийного отключения (EPO) | Да | Да | Да | Да |
| Управляющее ПО | PowerPanel® Business Edition | |||
| SNMP/HTTP - удаленный контроль | Да - с опцией RMCARD205 | Да - RMCARD205 в составе ИБП | ||
| Физические характеристики | ||||
| Формфактор | Стойка/Башня | Стойка/Башня | Стойка/Башня | Стойка/Башня |
| Размеры (ШхВхГ) (мм.) | 433 x 86.5 x 720 | 433 x 173 x 720 | ||
| Вес (кг.) | 42 | 42 | 71 | 71 |
| Высота установки в стойке (U) | 2 | 2 | 4 | 4 |
| Требования к окружающей среде | ||||
| Рабочая температура (°C) | 0 ~ 40 | 0 ~ 40 | 0 ~ 40 | 0 ~ 40 |
| Допустимая влажность (Без образования конденсата) (%) | 0 ~ 90 | 0 ~ 90 | 0 ~ 90 | 0 ~ 90 |
| Тепловыделение (BTU/час) | 1186 | 1613 | 1603 | 2044 |
| Аккустический шум на расстоянии 1 м от устройства | 43~66 dBA (0~100 % нагрузки) | |||
