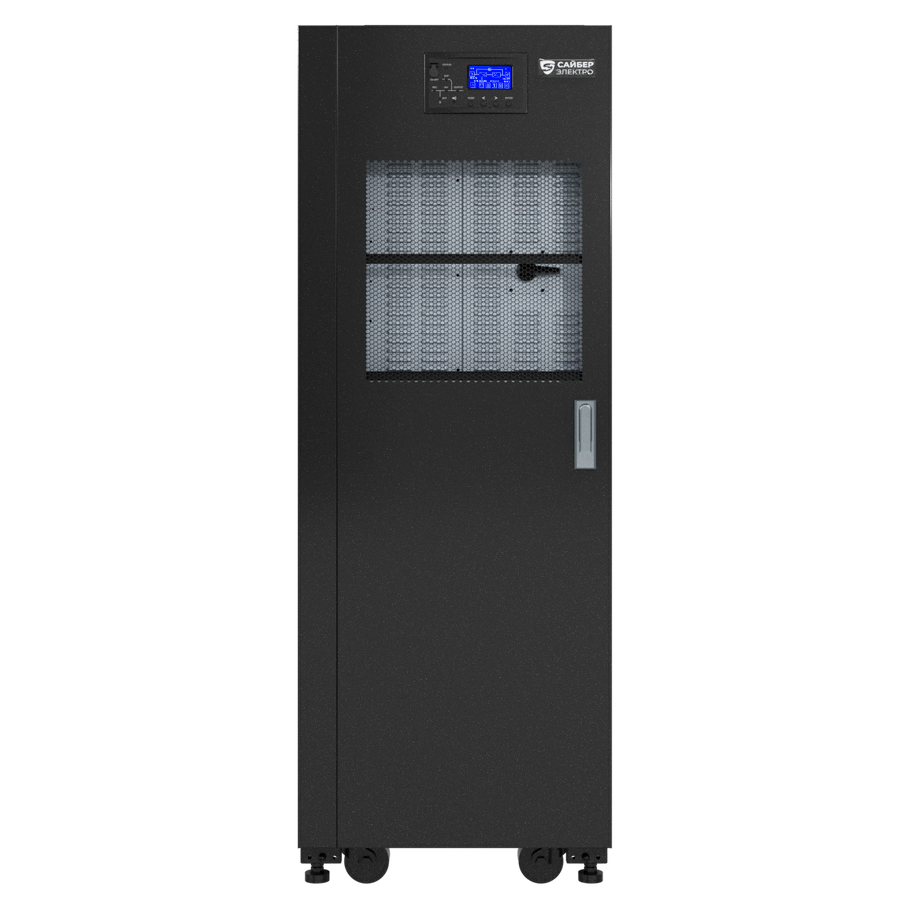

САЙБЕР ЭЛЕКТРО ЛЕГИОН с возможностью установки внутренних аккумуляторных батарей

ИБП серии ЛЕГИОН-ЗФ-К-Ш мощностью от 10 до 40 кВА представлены компактными моделями со встроенным отсеком для установки аккумуляторных батарей и поддерживают работу, как от внутренних АКБ, так и с внешними батарейными кабинетами.

ИБП ЛЕГИОН-ЗФ-К-Ш – это трехфазные источники бесперебойного питания, разработанные специально для сетей с низким качеством электроснабжения. Они обеспечивают надежную защиту ответственного оборудования центров обработки данных, промышленных предприятий, серверов и других объектов от перекоса фаз, перепадов напряжения, а также от внезапных перебоев с подачей электроэнергии.

Построенные на базе интегральных IGBT-модулей, управляемых процессорами с высокоскоростной цифровой обработкой сигналов (DSP), ИБП этой серии, с коэффициентом выходной мощности 1, обладают высоким КПД при малом количестве электронных компонентов. Возможности параллельной работы и резервирования, увеличения времени автономной работы, интуитивно понятный графический дисплей и опциональная карта удаленного управления делают ИБП наиболее эффективными в своем классе.

ИБП Сайбер Электро ЛЕГИОН-ЗФ-К-Ш имеют следующие особенности:

Изготовлено в России – нет зависимости от европейских поставщиков запчастей
Цветной дисплей с сенсорным управлением
Режим экономичного расходования электроэнергии ECO Mode
Интеллектуальное управление батареей SBM
Параллельная работа до 4х ИБП
Встроенный сервисный байпас
Покрытие плат и токоведущих контактов лаком в стандартном исполнении, что уменьшает вероятность отказа из-за воздействия окружающей среды
Возможность использования в ИБП свинцово-кислотных, никель-кадмиевых и литий-ионных аккумуляторов
Запуск ИБП от аккумуляторной батареи (холодный старт)

ЛЕГИОН-3Ф-10К-Ш ИБП Сайбер Электро LEGION-3F-10K-SH
ЛЕГИОН-3Ф-20К-Ш ИБП Сайбер Электро LEGION-3F-20K-SH
ЛЕГИОН-3Ф-30К-Ш ИБП Сайбер Электро LEGION-3F-30K-SH
ЛЕГИОН-3Ф-40К-Ш ИБП Сайбер Электро LEGION-3F-40K-SH

Название модели	ЛЕГИОН-3Ф-10К-Ш	ЛЕГИОН-3Ф-20К-Ш	ЛЕГИОН-3Ф-30К-Ш	ЛЕГИОН-3Ф-40К-Ш
Основные характеристики
Кол-во фаз	Трехфазный ИБП Башня	Трехфазный ИБП Башня	Трехфазный ИБП Башня	Трехфазный ИБП Башня
Энергосберегающая технология	КПД в Online ECO режиме > 98%	КПД в Online ECO режиме > 98%	КПД в Online ECO режиме > 98%	КПД в Online ECO режиме > 98%
Эффективность в нормальном режиме (%)	0,95	0,95	0,95	0,96
Эффективность при работе от АКБ (%)	0,95	0,95	0,95	0,96
Параллельный работа (Макс. кол-во)	4	4	4	4
Вход
Двойной вход питания	Есть	Есть	Есть	Есть
Номинальное напряжение, В	Фаза - Нейтраль (L-N):220 ~ 240 В, Фаза - Фаза (L-L):380 ~ 415 В	Фаза - Нейтраль (L-N):220 ~ 240 В, Фаза - Фаза (L-L):380 ~ 415 В	Фаза - Нейтраль (L-N):220 ~ 240 В, Фаза - Фаза (L-L):380 ~ 415 В	Фаза - Нейтраль (L-N):220 ~ 240 В, Фаза - Фаза (L-L):380 ~ 415 В
Входная частота, Гц	50 ± 3, 60 ± 3	50 ± 3, 60 ± 3	50 ± 3, 60 ± 3	50 ± 3, 60 ± 3
Коэфф. мощности	0,99	0,99	0,99	0,99
Выход
Мощность (ВА)	10000	20000	30000	40000
Мощность (Вт)	10000	20000	30000	40000
Напряжение при работе от АКБ (В)	Фаза - Фаза (L-L): 380 ~ 415 В, Фаза - Нейтраль (L-N):220 ~ 240 В	Фаза - Фаза (L-L): 380 ~ 415 В, Фаза - Нейтраль (L-N):220 ~ 240 В	Фаза - Фаза (L-L): 380 ~ 415 В, Фаза - Нейтраль (L-N):220 ~ 240 В	Фаза - Фаза (L-L): 380 ~ 415 В, Фаза - Нейтраль (L-N):220 ~ 240 В
Допустимое выходное напряжение (%)	1,50%	1,50%	1,50%	1,50%
Коэфф. мощности	0,9	0,9	0,9	0,9
Защита от перегрузки в линейном режиме	105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки немедленно	105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки немедленно	105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки немедленно	105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки немедленно
Крест-фактор	3:1	3:1	3:1	3:1
Гармонические искажения (линейная нагрузка)	THD＜1%	THD＜1%	THD＜1%	THD＜1%
Гармонические искажения (не линейная нагрузка)	THD＜5.5%	THD＜5.5%	THD＜5.5%	THD＜5.5%
Аккумуляторы
Макс. мощность зарядн. устр. от номинала (%)	20%	20%	20%	20%
Изменение напряжения заряда (%)	1%	1%	1%	1%
Управление и связь
ЖК панель	Есть	Есть	Есть	Есть
Последовательный порт	RS232 x 1 + RS485 x 1 + Сухой контакт x1	RS232 x 1 + RS485 x 1 + Сухой контакт x1	RS232 x 1 + RS485 x 1 + Сухой контакт x1	RS232 x 1 + RS485 x 1 + Сухой контакт x1
Сухой контакт (Выход реле)	Есть	Есть	Есть	Есть
Разъем аварийного отключения питания (EPO)	Есть	Есть	Есть	Есть
Программное обеспечение	PowerMaster+	PowerMaster+	PowerMaster+	PowerMaster+
SNMP/HTTP Удаленный мониторинг	Да - с опцией RMCARD205	Да - с опцией RMCARD205	Да - с опцией RMCARD205	Да - с опцией RMCARD205
Физические характеристики
Защита от проникновения	IP20	IP20	IP20	IP20
Размеры ИБП
Габариты (В х Ш х Г), мм	250 x 840 x 715	350 x 880 x 1335	350 x 880 x 1335	500 x 1000 x 1605
Вес, кг	52	89	89	140
Габариты в упаковке (В х Ш х Г), мм	930 x 400 x 1000	1530 x 490 x 880	1530 x 490 x 880	1605 x 655 x 1000
Вес в упаковке, кг	61	106	106	185
Требования к окружающей среде
Рабочая температура (°C)	0 ~ 40	0 ~ 40	0 ~ 40	0 ~ 40
Допустимая влажность (Без образования конденсата) (%)	0 ~ 95	0 ~ 95	0 ~ 95	0 ~ 95
Сертификаты
Сертификаты*	CE, IEC62040-1, IEC62040-2	CE, IEC62040-1, IEC62040-2	CE, IEC62040-1, IEC62040-2	CE, IEC62040-1, IEC62040-2
