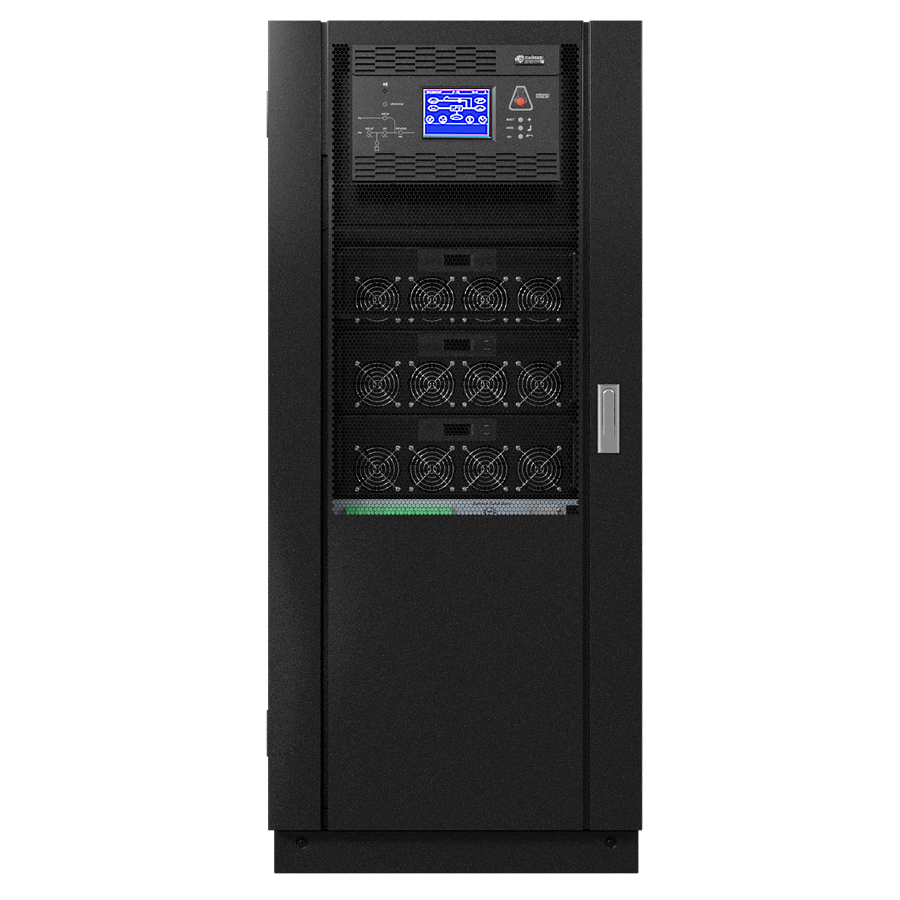

САЙБЕР ЭЛЕКТРО ЛЕГИОН с внешними аккумуляторными батареями

ИБП серии ЛЕГИОН-ЗФ мощностью от 40 до 500 кВА представлены компактными моделями без внутреннего отсека для установки батарей, работают с внешними батарейными кабинетами

ИБП серии ЛЕГИОН-ЗФ — это надежная защита электропитания центров обработки данных, интеллектуального оборудования, и устройств с высокими требованиями к качеству подводимой энергии, дополненная широкими возможностями адаптации решения под требования конкретной задачи.

Построенные на базе интегральных IGBT-модулей, управляемых процессорами с высокоскоростной цифровой обработкой сигналов (DSP), ИБП этой серии, с коэффициентом выходной мощности 1, обладают высоким КПД при малом количестве электронных компонентов.

ИБП Сайбер Электро ЛЕГИОН-ЗФ-К имеют следующие особенности:

  1. Изготовлено в России – нет зависимости от европейских поставщиков запчастей
  2. Модульная архитектура: ИБП 60-120 кВт состоят из модулей по 30 кВА (2х30, 3х30 и 4х30)
  3. Модульная архитектура: ИБП 150-500 кВт состоят из модулей по 50 кВА от 3х50 до 10х50)
  4. Возможность горячей замены силовых модулей
  5. При наличии избыточного силового модуля, осуществляется  резервирование на уровне N+1
  6. Возможность отключения избыточных силовых модулей и перевод их в горячий резерв (Sleep mode)
  7. Покрытие  плат и токоведущих контактов лаком  - в стандартном исполнении, что уменьшает вероятность отказа из-за воздействия окружающей среды
  8. Цветной дисплей с сенсорным управлением
  9. Интеллектуальное управление батареей SBM
  10. Возможность параллельной работы
  11. Встроенный сервисный байпас
  12. Возможность использования в ИБП свинцово-кислотных, никель-кадмиевых и литий-ионных аккумуляторов
  13. Запуск ИБП от аккумуляторной батареи (холодный старт)
ЛЕГИОН-3Ф-40К ИБП Сайбер Электро LEGION-3F-40K
ЛЕГИОН-3Ф-60К ИБП Сайбер Электро LEGION-3F-60K
ЛЕГИОН-3Ф-90К ИБП Сайбер Электро LEGION-3F-90K
ЛЕГИОН-3Ф-120К ИБП Сайбер Электро LEGION-3F-120K

ЛЕГИОН-3Ф-150К ИБП Сайбер Электро LEGION-3F-150K
ЛЕГИОН-3Ф-200К ИБП Сайбер Электро LEGION-3F-200K
ЛЕГИОН-3Ф-250К ИБП Сайбер Электро LEGION-3F-250K
ЛЕГИОН-3Ф-300К ИБП Сайбер Электро LEGION-3F-300K
ЛЕГИОН-3Ф-400К ИБП Сайбер Электро LEGION-3F-400K
ЛЕГИОН-3Ф-500К ИБП Сайбер Электро LEGION-3F-500K




Модель ЛЕГИОН-3Ф-40К ЛЕГИОН-3Ф-60К ЛЕГИОН-3Ф-90К ЛЕГИОН-3Ф-120К
Мощность (кВА / кВт) 40 / 40 60 / 60 90 / 90 120 / 120
ВВОД
Напряжение, В 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Диапазон входного напряжения –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%)
Частота, Гц 50/60 50/60 50/60 50/60
Фактор мощности >0,99 >0,99 >0,99 >0,99
Диапазон рабочих частот, Гц 40 – 70 40 – 70 40 – 70 40 – 70
Коэффициент искажений на входе, THDi <3% <3% <3% <3%
БАТАРЕЯ
Напряжение ±454 В ±454 В ±454 В ±454 В
Интеллектуальный заряд батарей ЕСТЬ ЕСТЬ ЕСТЬ ЕСТЬ
Модель со встроенными батареями ЕСТЬ НЕТ НЕТ НЕТ
БАЙПАС
Напряжение, В 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Диапазон напряжения –20% ~ +15% при нагрузке 100% –20% ~ +15% при нагрузке 100% –20% ~ +15% при нагрузке 100% –20% ~ +15% при нагрузке 100%
Перегрузочная способность нагрузка до 125% — длительное время работы; нагрузка от 125 до 130% — отключение через 10 мин; нагрузка от 130 до 150% — отключение через 1 мин; нагрузка от 150 до 400% – отключение через 1 с; нагрузка более 400%
– отключение через 200 мс		 нагрузка до 110% — длительное время работы; нагрузка от 110 до 125%
— отключение через 5 мин; нагрузка от 125 до 150% — отключение через 1мин; нагрузка от 150 до 400% – отключение через 1 с; нагрузка более 400% – отключение через 200 мс		 нагрузка до 110% — длительное время работы; нагрузка от 110 до 125%
— отключение через 5 мин; нагрузка от 125 до 150% — отключение через 1мин; нагрузка от 150 до 400% – отключение через 1 с; нагрузка более 400% – отключение через 200 мс		 нагрузка до 110% — длительное время работы; нагрузка от 110 до 125%
— отключение через 5 мин; нагрузка от 125 до 150% — отключение через 1мин; нагрузка от 150 до 400% – отключение через 1 с; нагрузка более 400% – отключение через 200 мс
ВЫВОД
Напряжение, В 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Точность напряжения на выходе ±1,5% (линейная нагрузка) ±1,5% (линейная нагрузка) ±1,5% (линейная нагрузка) ±1,5% (линейная нагрузка)
Стабильность частоты на выходе, Гц ±0,1 ±0,1 ±0,1 ±0,1
Коэффициент искажений на выходе, THD <1% (линейная нагрузка), <6% (нелинейная нагрузка) <1% (линейная нагрузка), <6% (нелинейная нагрузка) <1% (линейная нагрузка), <6% (нелинейная нагрузка) <1% (линейная нагрузка), <6% (нелинейная нагрузка)
Фактор мощности 0,9 0,9 0,9 0,9
Крест-фактор 3:1 3:1 3:1 3:1
Допустимое отклонение по фазе 120±0,5° 120±0,5° 120±0,5° 120±0,5°
Перегрузочная способность нагрузка до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс
ОБЩИЕ ПАРАМЕТРЫ
Топология Двойное преобразование (True double conversion) Двойное преобразование (True double conversion) Двойное преобразование (True double conversion) Двойное преобразование (True double conversion)
КПД Нормальный режим: 95%, ECO-режим: 98% 95%, ECO-режим: 98% 95%, ECO-режим: 98% 95%, ECO-режим: 98%
КПД в режиме работы от батарей 95% 93% 93% 93%
Степень защиты до IP41 включительно до IP41 включительно до IP41 включительно до IP41 включительно
Подключение кабелей Подвод снизу, клеммная колодка Подвод снизу, клеммная колодка Подвод снизу, клеммная колодка Подвод снизу, клеммная колодка
Рабочая температура, °С 0... +40 0... +40 0... +40 0... +40
Температура хранения, °С –40... +70 –40... +70 –40... +70 –40... +70
Относительная влажность,
%		 0–95 (без образования конденсата) 0–95 (без образования конденсата) 0–95 (без образования конденсата) 0–95 (без образования конденсата)
Уровень шума, дБ <58 <65 <65 <65
Тепловыделение, Ватт/час 1893 2840 4260 5680
Параллельная работа до 4 однотипных ИБП до 4 однотипных ИБП до 4 однотипных ИБП до 4 однотипных ИБП
УПРАВЛЕНИЕ
Дисплей LCD+LED и кнопочная панель LCD+LED, сенсорный экран и кнопочная панель LCD+LED, сенсорный экран и кнопочная панель LCD+LED, сенсорный экран и кнопочная панель
Интерфейсы управления RS-232, RS-485, SNMP-карта, EPO, сухие контакты RS-232, RS-485, SNMP-карта, EPO, сухие контакты RS-232, RS-485, SNMP-карта, EPO, сухие контакты RS-232, RS-485, SNMP-карта, EPO, сухие контакты
Карта сетевого управления SNMP/HTTP Опционально RMCARD205 Опционально RMCARD205 Опционально RMCARD205 Опционально RMCARD205
Программное обеспечение PowerMaster+ PowerMaster+ PowerMaster+ PowerMaster+
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты (В х Ш х Г), мм 770 х 250 х 836 950 х 600 х 980 1400 х 600 х 980 1400 х 600 х 980
Вес, кг 61 170 250 266
Габариты в упаковке (В х Ш х Г), мм
960 x 400 x 1050
1150 x 755 x 1130
1600 x 755 x 1130
1600 x 755 x 1130
Вес в упаковке, кг 75 204 281 313

Модель ЛЕГИОН-3Ф-150К ЛЕГИОН-3Ф-200К ЛЕГИОН-3Ф-250К ЛЕГИОН-3Ф-300К ЛЕГИОН-3Ф-400К ЛЕГИОН-3Ф-500К
Мощность (кВА / кВт) 150 / 150 200 / 200 250 / 250 300 / 300 400 / 400 500 / 500
ВВОД
Напряжение, В 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Диапазон входного напряжения –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%)
Частота, Гц 50/60 50/60 50/60 50/60 50/60 50/60
Фактор мощности >0,99 >0,99 >0,99 >0,99 >0,99 >0,99
Диапазон рабочих частот, Гц 40 – 70 40 – 70 40 – 70 40 – 70 40 – 70 40 – 70
Коэффициент искажений на входе, THDi <3% <3% <3% <3% <3% <3%
БАТАРЕЯ
Напряжение ±456 В ±456 В ±456 В ±456 В ±456 В ±456 В
Интеллектуальный заряд батарей ЕСТЬ ЕСТЬ ЕСТЬ ЕСТЬ ЕСТЬ ЕСТЬ
БАЙПАС
Напряжение, В 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Диапазон напряжения –20% ~ +15% при нагрузке 100% –20% ~ +15% при нагрузке 100% –20% ~ +15% при нагрузке 100% –20% ~ +15% при нагрузке 100% –20% ~ +15% при нагрузке 100% –20% ~ +15% при нагрузке 100%
Перегрузочная способность нагрузка до 125% — длительное время работы; нагрузка от 125 до 130% — отключение через 10 мин; нагрузка от 130 до 150% — отключение через 1 мин; нагрузка более 150% – отключение через 300 мс нагрузка до 125% — длительное время работы; нагрузка от 125 до 130% — отключение через 10 мин; нагрузка от 130 до 150% — отключение через 1 мин; нагрузка более 150% – отключение через 300 мс нагрузка до 125% — длительное время работы; нагрузка от 125 до 130% — отключение через 10 мин; нагрузка от 130 до 150% — отключение через 1 мин; нагрузка более 150% – отключение через 300 мс нагрузка до 125% — длительное время работы; нагрузка от 125 до 130% — отключение через 10 мин; нагрузка от 130 до 150% — отключение через 1 мин; нагрузка более 150% – отключение через 300 мс нагрузка до 125% — длительное время работы; нагрузка от 125 до 130% — отключение через 10 мин; нагрузка от 130 до 150% — отключение через 1 мин; нагрузка более 150% – отключение через 300 мс нагрузка до 125% — длительное время работы; нагрузка от 125 до 130% — отключение через 10 мин; нагрузка от 130 до 150% — отключение через 1 мин; нагрузка более 150% – отключение через 300 мс
ВЫВОД
Напряжение, В 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Точность напряжения на выходе ±1,5% (линейная нагрузка) ±1,5% (линейная нагрузка) ±1,5% (линейная нагрузка) ±1,5% (линейная нагрузка) ±1,5% (линейная нагрузка) ±1,5% (линейная нагрузка)
Стабильность частоты на выходе, Гц ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1
Коэффициент искажений на выходе, THD < 1% (линейная нагрузка), <5,5% (нелинейная нагрузка) 1% (линейная нагрузка), <5,5% (нелинейная нагрузка) 1% (линейная нагрузка), <5,5% (нелинейная нагрузка) 1% (линейная нагрузка), <5,5% (нелинейная нагрузка) 1% (линейная нагрузка), <5,5% (нелинейная нагрузка) 1% (линейная нагрузка), <5,5% (нелинейная нагрузка)
Фактор мощности 1 1 1 1 1 1
Крест-фактор 3:1 3:1 3:1 3:1 3:1 3:1
Допустимое отклонение по фазе 120±0,5° 120±0,5° 120±0,5° 120±0,5° 120±0,5° 120±0,5°
Перегрузочная способность нагрузка до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс нагрузка до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс нагрузка до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс нагрузка до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс нагрузка до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс нагрузка до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 200 мс
Ток короткого замыкания До 340% в течении 200мс До 340% в течении 200мс До 340% в течении 200мс До 340% в течении 200мс До 340% в течении 200мс До 340% в течении 200мс
ОБЩИЕ ПАРАМЕТРЫ
Топология Двойное преобразование (True double conversion) Двойное преобразование (True double conversion) Двойное преобразование (True double conversion) Двойное преобразование (True double conversion) Двойное преобразование (True double conversion) Двойное преобразование (True double conversion)
КПД Нормальный режим: 96%, ECO-режим: 98% Нормальный режим: 96%, ECO-режим: 98% Нормальный режим: 96%, ECO-режим: 98% Нормальный режим: 96%, ECO-режим: 98% Нормальный режим: 96%, ECO-режим: 98% Нормальный режим: 96%, ECO-режим: 98%
КПД в режиме работы от батарей 0,96 0,96 0,96 0,96 0,96 0,96
Степень защиты до IP41 включительно до IP41 включительно до IP41 включительно до IP41 включительно до IP41 включительно до IP41 включительно
Подключение кабелей Подвод снизу, клеммная колодка Подвод снизу, клеммная колодка Подвод снизу, клеммная колодка Подвод снизу, клеммная колодка Подвод снизу, клеммная колодка Подвод снизу, клеммная колодка
Рабочая температура, °С 0... +40 0... +40 0... +40 0... +40 0... +40 0... +40
Температура хранения, °С –40... +70 –40... +70 –40... +70 –40... +70 –40... +70 –40... +70
Относительная влажность, % 0–95 (без образования конденсата) 0–95 (без образования конденсата) 0–95 (без образования конденсата) 0–95 (без образования конденсата) 0–95 (без образования конденсата) 0–95 (без образования конденсата)
Уровень шума, дБ <68dB @ 100% нагрузка,
<65dB @ 45% нагрузка		 <72dB @ 100% нагрузка,
<69dB @ 45% нагрузка		 <72dB @ 100% нагрузка,
<69dB @ 45% нагрузка		 <72dB @ 100% нагрузка,
<69dB @ 45% нагрузка		 <72dB @ 100% нагрузка,
<69dB @ 45% нагрузка		 <72dB @ 100% нагрузка,
<69dB @ 45% нагрузка
Тепловыделение, Ватт/час 7100 9467 11834 14200 18934 23667
Параллельная работа до 4 устройств или 1500кВА до 4 устройств или 1500кВА до 4 устройств или 1500кВА до 4 устройств или 1500кВА до 3 устройств или 1500кВА до 3 устройств или 1500кВА
УПРАВЛЕНИЕ
Дисплей LCD+LED, сенсорный экран и кнопочная панель LCD+LED, сенсорный экран и кнопочная панель LCD+LED, сенсорный экран и кнопочная панель LCD+LED, сенсорный экран и кнопочная панель LCD+LED, сенсорный экран и кнопочная панель LCD+LED, сенсорный экран и кнопочная панель
Интерфейсы управления RS-232, RS-485, SNMP-карта, EPO, сухие контакты RS-232, RS-485, SNMP-карта, EPO, сухие контакты RS-232, RS-485, SNMP-карта, EPO, сухие контакты RS-232, RS-485, SNMP-карта, EPO, сухие контакты RS-232, RS-485, SNMP-карта, EPO, сухие контакты RS-232, RS-485, SNMP-карта, EPO, сухие контакты
Карта сетевого управления SNMP/HTTP Опционально RMCARD205 Опционально RMCARD205 Опционально RMCARD205 Опционально RMCARD205 Опционально RMCARD205 Опционально RMCARD205
Программное обеспечение PowerMaster+ PowerMaster+ PowerMaster+ PowerMaster+ PowerMaster+ PowerMaster+
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты (В х Ш х Г), мм 1600 х 650 х 1100 1600 х 650 х 1100 2000 х 650 х 1100 2000 х 650 х 1100 2000 х 1300 х 1100 2000 х 1300 х 1100
Вес, кг 305 350 445 490 810 900
Габариты в упаковке (В х Ш х Г), мм 800 x 1810 x 1110 800 x 1810 x 1110 800 x 2220 x 1110 800 x 2220 x 1110 1260 x 2250 x 1450 1260 x 2250 x 1450
Вес в упаковке, кг 337 383 490 540 984 1084
