Eaton Hotswap и FlexPDU (сервисные байпасы и модули распределения питания)

Eaton FlexPDU предназначены для увеличения распределения мощности с одного ИБП и обеспечения большей гибкости.

Обход обслуживания Eaton HotSwap упрощает доступность, обеспечивая непрерывность обслуживания во всех ситуациях и облегчая замену батареи с возможностью «горячей» замены.

Байпасы Eaton HotSwap MBP

Байпасы HotSwap MBP являются уникальным решением при создании систем электропитания мощностью до 3кВА. Байпас позволяет производить любые действия с ИБП (ремонт, обслуживание) без прерывания электропитания нагрузки.
Отличительной особенностью этих систем является простота установки и широкая область их применения. HotSwap MBP занимает всего 1,5U и может быть закреплен в любом положении в стойку, а так же непосредственно на ИБП с помощью прилагаемых кронштейнов.

Брошюра  по Eaton HotSwap MBP и Eaton FlexPDU от 2017 года

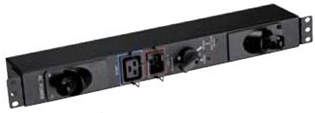

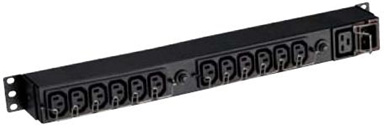

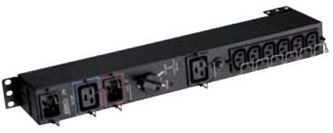

Предлагаются 3 конфигурации:

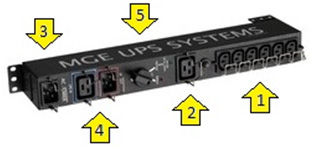

ПОДКЛЮЧЕНИЕ

- нагрузка (потребители) подключается к выходным розеткам байпаса (позиции 1 и 2)
- байпас получает питание от сети на свою входную розетку IEC 16A (C20) (позиция 3)
- группа из двух разноцветных розеток (позиция 4) для подключения ИБП (голубая – подача питания к ИБП, красная – получение питания от ИБП)
- переключатель режимов работы (позиция 5), имеет два положения: нормальный (питание потребителей через ИБП) и обходной (байпас) от сети


Примечание: Для соединения HotSwap MBP с ИБП мощностью до 2000VA и имеющих только 10A входы/выходы электропитания (C14/C13), необходим:
CBLMBP10EU (ранее 68439) Набор кабелей 10A FR/DIN power cords for HotSwap MBP, включает в себя:
- Кабель IEC 10A C13 – IEC 16A C20 (для подачи ”грязного" напряжения на ИБП c HotSwap MBP)
- Кабель IEC 10A C14 – IEC 16A C19 (для получения “чистого" напряжения с ИБП на HotSwap MBP)
- Кабель сетевой IEC 16A C19 - Schuko

Распределение питания  Eaton FlexPDU

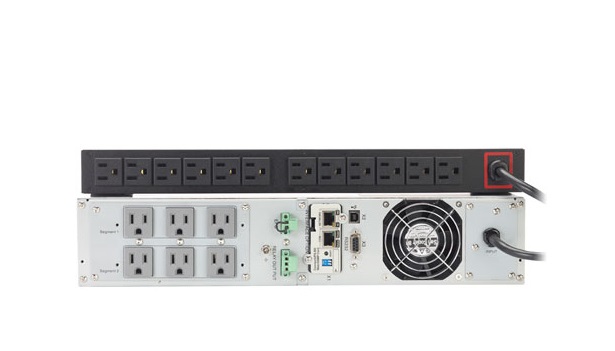

Flex PDU предназначены для распределения электропитания и служат для упрощения подключения разнообразных нагрузок к отдельно стоящим или стоечным ИБП. Устройства Flex PDU имеют компактный размер (1U) и монтируются в 19" стойку. Существует как горизонтальный, так и вертикальный способ монтажа.
Как правило, у всех ИБП достаточно много выходных розеток, но доступность у них невысокая, ведь располагаются они на задней панели. Flex PDU делает процесс коммутации простым и доступным. В случае, когда необходимо подключить потребителей с вилками Schuko/DIN, Flex PDU становятся просто незаменимым.

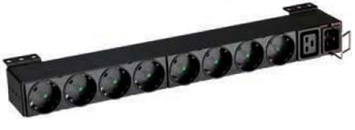

Предлагаются 2 конфигурации:
