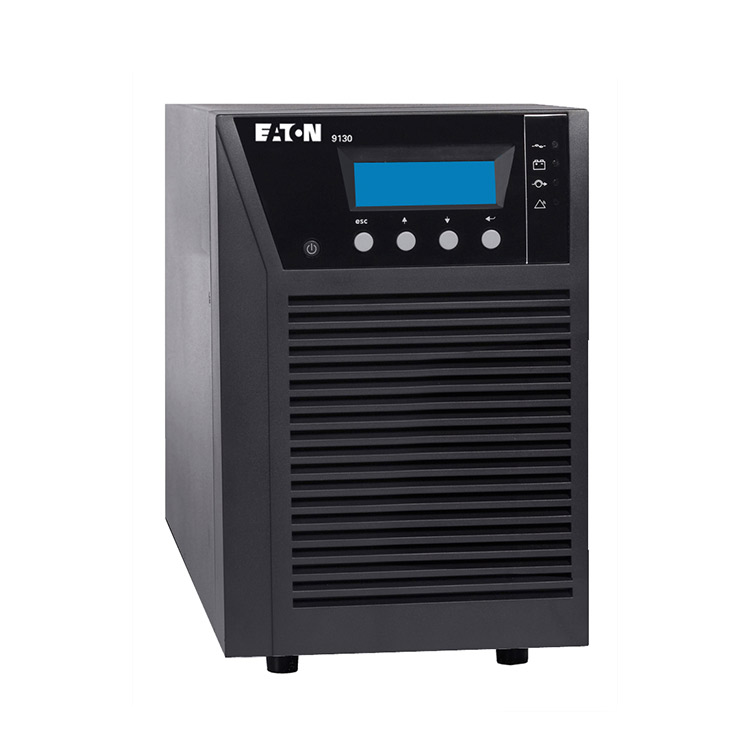

Eaton 9130 напольные

ИБП Powerware Eaton 9130  от 700 ВА до 6000 ВА  выпускаются как в стоечном исполнении (1000 - 3000 ВА) , так и в напольном исполнении (700 - 6000 ВА) и имеют следующие преимущества:

  1. Высокий выходной power factor 0.9, например ИБП 9130 1000 ВА сможет выдать 900 Вт, что позволяет подключить к ИБП больше современной нагрузки
  2. Широкое окно без перехода на батареи (от 120 В при 1/3 номинальной нагрузки, 160-276 В при 100% нагрузке)
  3. Графический дисплей с возможностью использования русского языка
  4. Единая платформа построения для моделей напольного и стоечного исполнения
  5. Минимальные размеры стоечных ИБП – 2U до 3 кВА включительно
  6. Стоечные ИБП будут сразу комплектоваться рельсами для крепления в стойку
  7. Возможность режима оптимизации КПД (>95%)
  8. Возможность подключения больших внешних батарей до 4 часов работы
  9. Сегментирование нагрузки
  10. Технология продления жизни батарей ABM (см ниже)
  11. ИБП могут быть укомплектованы дублирующим выносным ж/к экраном View UPS
  12. ИБП могут быть укомплектованы распред устройствами для стоек Eaton ePDU
  13. ИБП могут быть укомплектованы сервисными байпасами Eaton Hotswap  и модулями распределения питания Eaton FlexPDU

Расшифровка заводских (part) номеров ИБП Eaton 9130 серии Powerware

ИБП Eaton 9130 серии Powerware – ИБП с максимальным классом защиты
ИБП до 6 кВА отличаются не только по мощности, но и по принципу действия, обеспечивая разный класс защиты оборудования. Предлагаемые ИБП PW9130 обеспечивают максимальный класс защиты оборудования: Часто используемые более простые ИБП (классов Off-Line и Line-Interactive – например Back UPS и Smart UPS производства АРС) используют для питания нагрузки напряжение из сети, пытаясь корректировать его, при этом

  • Пассивные фильтры ИБП плохо фильтруют помехи из сети
  • ИБП имеют время перехода на аккумуляторы, в течение которого вероятность “подвисания” сервера/компьютера резко увеличивается
  • ИБП плохо работают с импульсной нагрузкой (большие мониторы, лазерные принтеры, передатчики и т.д.)

Основная задача ИБП Eaton 9130: Основная задача предлагаемого ИБП с двойным преобразованием напряжения структуры On-line - 100% защита Вашей нагрузки от практически всех существующих помех в электросети: Импульсных высоковольтных бросков, Выбросов напряжения, его длительного падения, Кратковременного повышения/понижения напряжения, нестабильности формы, интерференции, полного отключения электропитания.

Назначение ИБП: ИБП этой серии предназначены как для защиты IT нагрузки (ответственных серверов, рабочих станций, сетевого оборудования), так и систем автоматизации производства. ИБП может использоваться для защиты практически любого оборудования с повышенными требованиями к качеству электропитания в самых сложных условиях эксплуатации

Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.

Уникальная технология управления батареями - ABM (Advanced Battery Management) Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплуатационную стоимость системы бесперебойного питания.

Статья: Удаленное управление Электроснабжением (Адаптеры Connect UPS, ModBus, ПО Intelligent Power Manager )

ИБП 9130 700 ВА/630 Вт, 1000 ВА/900 Вт, 1500 ВА/1350 Вт, 2000 ВА/1800 Вт, 3000 ВА/2700 Вт, 5000 ВА/4500 Вт, 6000 ВА/5400 Вт


ИБП 9130 700 ВА/630 Вт, 1000 ВА/900 Вт, 1500 ВА/1350 Вт, 2000 ВА/1800 Вт, 3000 ВА/2700 Вт, 5000 ВА/4500 Вт, 6000 ВА/5400 Вт

Вход
Номинальное напряжение  230 В (возможно 220В, 240В)
Диапазон входного  напряжения без перехода  на батареи при 100% нагрузке 160 - 276В (для нагрузки PF = 0.7)
Входная частота 45-65 Гц
Выход
Выходной Power Factor 0.9
Стабильность выходного напряжения при работе от сети и батарей +/- 3% номинального
КПД    >95% в режиме оптимизации КПД
Интерфейс
Дисплей Есть, графический, с возможностью русского языка
Индикация 4 светодиода с индикацией состояния ИБП
Диагностика при запуске Полная автоматическая самодиагностика
Батареи
Аккумуляторы внутренние            9Ah, герметичные, свинцово-кислотные
Аккумуляторы во внешних батареях  9Ah, герметичные, свинцово-кислотные
Возможность горячей замены батарей Есть, как внутренних, так и внешних
Холодный старт от батарей Есть
Коммуникации
Порт RS-232 Есть
Порт USB Есть (HID)
Слот для дополнительных карт Есть (BD-слот)
Окружающая среда
Шум <50 dB
Рабочая температура 0˚C +40˚C

Напольные (Tower) ИБП Powerware Eaton 9130 700 – 6000 ВА, характеристики

Модель Описание, мощность ВА/Вт Парт номер Вход Выход Размеры (ВхШхГ, мм) Вес, кг
Eaton 9130 700 Напольный, 700 ВА / 630 Вт 103006433-6591 C14 6хC13 230 x 160 x 350 12.2
Eaton 9130 1000 Напольный, 1000 ВА / 900 Вт 103006434-6591 C14 6хC13 230 x 160 x 380 14.5
Eaton 9130 1500 Напольный, 1500 ВА /  1350 Вт 103006435-6591 C14 6хC13 230 x 160 x 430 19
Eaton 9130 2000 Напольный, 2000 ВА /1800 Вт 103006436-6591 C14 8хC13
1хC19
325 x 214 x 410 34.5
Eaton 9130 3000 Напольный, 3000 ВА / 2700 Вт 103006437-6591 C20 8хC13
1хC19
325 x 214 x 410 35.5
Eaton 9130 5000 Напольный, 5000 ВА / 4500 Вт 103007841-6591 HW HW 574 x 244 x 542 75.5
Eaton 9130 6000 Напольный, 6000 ВА / 5400 Вт 103007842-6591 HW HW 574 x 244 x 542 75.5

Eaton 9130 EBM 1000 Батарея для 1000 ВА - - - 230 x 160 x 380 18.5
Eaton 9130 EBM 1500 Батарея для 1500 ВА - - - 230 x 160 x 430 24.3
Eaton 9130 EBM 3000 Батарея для 2000/3000 ВА - - - 325 x 214 x 410 50
Eaton 9130 EBM 6000 Батарея для 5000/6000 - - - 574 x 244 x 542 111

Напольные ИБП 700-6000 ВА. Время резервирования батарей (в минутах) при коэффициенте мощности 0.7.

Нагрузки Внутренние 1 EBM 2 EBMs 3 EBMs 4 EBMs
Eaton 9130 700
700/490 8 - - - -
525/368 12 - - - -
350/245 19 - - - -
175/123 35 - - - -
Eaton 9130 1000
1000/700 10 40 78 110 150
750/525 13 55 103 151 223
500/350 22 82 186 250 312
250/175 47 190 328 431 584
Eaton 9130 1500
1500/1050 7 32 61 98 128
1125/788 11 47 83 126 195
750/525 18 81 143 208 262
375/263 38 171 298 416 564
Eaton 9130 2000
2000/1400 15 61 111 156 186
1500/1050 21 81 145 184 248
1000/700 34 129 198 293 431
500/350 72 225 449 590 840
Eaton 9130 3000
3000/2100 9 36 68 101 137
2250/1575 12 49 90 134 165
1500/1050 20 79 143 180 240
750/525 46 161 267 434 547
Eaton 9130 5000
5000/3500 13 57 107 162 210
3750/2625 20 81 153 217 273
2500/1750 34 136 232 328 477
1250/875 80 270 520 771 1000
Eaton 9130 6000
6000/4200 10 45 86 129 172
4500/3150 16 66 120 178 231
3000/2100 27 107 194 267 372
1500/1050 65 230 430 593 850

Инструкции Eaton 9130 напольные
