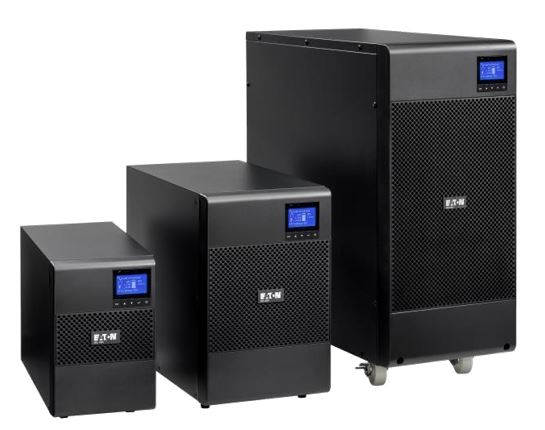

Eaton 9SX 700-6000 напольные (NEW, замена 9130)

Напольные ИБП Eaton 9SX от 700 ВА до 6000 ВА имеют следующие преимущества:

  1. Высокий выходной power factor 0.9, например ИБП 9SX 1000 ВА сможет выдать 900 Вт, что позволяет подключить к ИБП больше современной нагрузки
  2. Широкое окно входного напряжения без перехода на батареи при небольшой нагрузке
    • 700-1500 ВА (120В-276В при нагрузке до 25% мощности)
    • 2000-3000 (140В-276В при нагрузке до 25% мощности)
    • 5000-6000 ВА (120В-276В при нагрузке до 25% мощности)
  3. Улучшенный четырех строчный графический дисплей с возможностью использования русского языка
  4. Возможность конфигурирования до 100 параметров ИБП через дисплей
  5. Единая платформа построения для моделей напольного и стоечного исполнения
  6. Возможность режима оптимизации КПД (КПД от 92% у ИБП 700 ВА до 98% у ИБП 6000 ВА)
  7. При помощи встроенных программируемых сухих контактов, есть возможность удаленно управлять режимами работы ИБП, в том числе
    • Обеспечить удаленное дистанционное включение / выключение ИБП
    • Принудительно переводить ИБП на встроенный байпас
  8. Сегментирование нагрузки позволяет обеспечить
    • Отключение менее важной аппаратуры для максимального продления времени питания от батарей критичной нагрузки
    • Дистанционную перезагрузку зависшего оборудования
  1. ИБП измеряет энергопотребление. Количество кВт/ч - можно контролировать с помощью ЖК-дисплея или программного обеспечения Eaton Intelligent Power

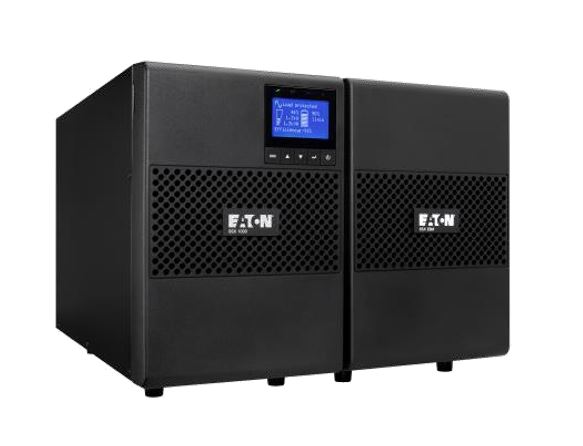

  2. Возможность подключения 4 внешних батарейных модулей (EBM) с возможностью «горячей» замены для увеличения времени работы от батареи
  3. Автоматическое распознавание подключаемых внешних батарейных модулей (не надо их программировать с экрана при установке)
  4. Технология управления батареями - ABM использует инновационную трехступенчатую технологию зарядки, которая продлевает срок службы батареи до 50%.
  5. ИБП могут быть укомплектованы распред устройствами для стоек Eaton ePDU
  6. ИБП могут быть укомплектованы сервисными байпасами Eaton Hotswap и модулями распределения питания Eaton FlexPDU

ИБП Eaton 9SX – ИБП с максимальным классом защиты

ИБП до 6 кВА отличаются не только по мощности, но и по принципу действия, обеспечивая разный класс защиты оборудования. ИБП Итон серии 9SX обеспечивают максимальный класс защиты оборудования: Часто используемые более простые ИБП (классов Off-Line и Line-Interactive – например Back UPS и Smart UPS производства АРС) используют для питания нагрузки напряжение из сети, пытаясь корректировать его, при этом

  • Пассивные фильтры ИБП плохо фильтруют помехи из сети
  • ИБП имеют время перехода на аккумуляторы, в течение которого вероятность "подвисания" сервера/компьютера резко увеличивается
  • ИБП плохо работают с импульсной нагрузкой (большие мониторы, лазерные принтеры, передатчики и т.д.)

Основная задача ИБП Eaton 9SX: Основная задача предлагаемого ИБП с двойным преобразованием напряжения структуры On-line - 100% защита Вашей нагрузки от практически всех существующих помех в электросети: Импульсных высоковольтных бросков, Выбросов напряжения, его длительного падения, Кратковременного повышения/понижения напряжения, нестабильности формы, интерференции, полного отключения электропитания.

Назначение ИБП: ИБП этой серии предназначены как для защиты IT нагрузки (ответственных серверов, рабочих станций, сетевого оборудования), так и систем автоматизации производства. ИБП может использоваться для защиты практически любого оборудования с повышенными требованиями к качеству электропитания в самых сложных условиях эксплуатации

Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.

Уникальная технология управления батареями - ABM(Advanced Battery Management) Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплуатационную стоимость системы бесперебойного питания.

Статья: Удаленное управление Электроснабжением (Адаптеры Connect UPS, ModBus, ПО Intelligent Power Manager)

Сводные данные по напольным ИБП 9SX 700-6000 ВА

Артикул Наименование Мощность ВА/Вт Вход Выход Вес Размеры (ШхГхВ)
9SX700I Eaton 9SX 700i 700VA/630W C14 (6) C13 11.5 160*252*357
9SX1000I Eaton 9SX 1000i 1000VA/900W C14 (6) C13 14.8 160*252*387
9SX1500I Eaton 9SX 1500i 1500VA/1350W C14 (6) C13 18.5 160*252*437
9SX2000I Eaton 9SX 2000i 2000VA/1800W C14 (8) C13 33.3 214*346*412
9SX3000I Eaton 9SX 3000i 3000VA/2700W C20 (8) C13 + (1) C19 33.4 214*346*412
9SX5KI Eaton 9SX 5000i 5000VA/4500W Клеммник Клеммник 65.5 244*575*542
9SX6KI Eaton 9SX 6000i 6000VA/5400W Клеммник Клеммник 65.5 244*575*542
9SXEBM36T Eaton 9SX EBM 36V  Tower - - - 19 160*252*387
9SXEBM48T Eaton 9SX EBM 48V Tower - - - 24.5 160*252*387
9SXEBM96T Eaton 9SX EBM 96V Tower - - - 48.7 214*346*412
9SXEBM240T Eaton 9SX EBM 240V Tower - - - 104.9 244*575*542

Входные электрические параметры

Номинальная частота 50/60Гц автоматическое определение
Диапазон частот 40-70Гц до переключение в режим от батареи
Диапазон напряжения байпаса   -20% / +15% от номинального (по умолчанию)
№ детали Входные параметры по умолчанию (напряжение/ток) Номинальный входной ток Диапазон входного напряжения
9SX700I
9SX1000I
9SX1000IM
9SX1000IR
9SX1500I
9SX1500IR
230 B / 3.5 A
230 B / 4.9 A
230 B / 4.9 A
230 B / 4.9 A
230 B / 7.2 A
230 B / 7.2 A
200 B, 208 B, 220 B,
230 B, 240 B
при 100 % нагрузке:
190-276 B
при нагрузке ≤25%:
120-276 B
9SX2000I
9SX2000IR
9SX3000I
9SX3000IM
9SX3000IR
230 B / 9.5 A
230 B / 9.5 A
230 B / 13.9 A
230 B / 13.9 A
230 B / 13.9 A
200 B, 208 B, 220 B,
230 B, 240 B
при 100 % нагрузке:
200-276 B
при нагрузке ≤25%:
140-276 B
9SX5KI
9SX6KI
230 B / 21.7 A
230 B / 28.5 A
208 B, 220 B, 230 B,
240 B
при 100 % нагрузке:
180-276 B
при нагрузке ≤25%:
120-276 B

Выходные электрические параметры

Все модели Нормальный режим Режима высокой эффективности ИБП на бат.
Регулировка напряжения ±2% ±3%
Кпд 700VA 87% 92% 79%
  1KVA 88% 94% 82%
  1.5KVA 91% 96% 82%
  2KVA 92% 97% 84%
  3KVA 92% 97% 84%
  5KVA 94% 98% 92%
  6KVA 94% 98% 92%
Номинальные выходные параметры 200/208/220/230/240 B для 0-3KVA (регулируемое напряжение или автоматическое определение)
208/220/230/240 B для 5-6KVA
Частота 50 или 60Гц, автоматическое определение или работа в качестве преобразователя частоты
    0-3KVA 5-6KVA
Перегрузка на выходе
(Онлайн-режим)
102%~130%* 12 с 120 с
  130%~150%* 2 с 30 с
  >150%* Немедленное отключение** 0.1 с**
Выходная перегрузка (Режим питания от батареи) 102%~130%* 12 с 120 с
  130%~150%* 2 с 30 с
  >150%* Немедленное отключение** 0.1 с**
Выходная перегрузка
(режим байпаса)
102%~110%* предупреждение о перегрузке
  110%~130%* выключение по истечении 5 м
  130%~150%* выключение по истечении 15 с
  >150%* выключение после 300 мс
Форма кривой напряжения Синусоида
Гармоническое искажение < 3% коэффициент гармонических искажений на нелинейной нагрузке
< 5% коэффициент гармонических искажений на нелинейной нагрузке
Крест-фактор До 3:1

Время автономной работы для ИБП Eaton 9SX 700i

Watts UPS
63 65
126 39
189 24.5
252 18.5
315 13.5
378 10.5
441 8.5
504 7.5
567 6
630 5

Время автономной работы для ИБП Eaton 9SX 1000i

Watts UPS 1 EBM 2 EBM 3 EBM 4 EBM
90 66 245 473 622 917
180 38 144 261 413 529
270 28 104 185 281 404
360 20.5 77 142 209 280
450 16.5 63 115 171 233
540 12.5 51 95 142 184
630 10 43 80 117 161
720 8.5 37 69 103 140
810 7 33 60 90 119
900 6 29 53 80 108

Время автономной работы для ИБП Eaton 9SX 1500i

Watts UPS 1 EBM 2 EBM 3 EBM 4 EBM
135 88 325 570 900 1133
270 43.5 162 291 466 571
405 29 108 194 289 421
540 21.5 80 148 219 290
675 16 62 114 169 231
810 12 50 93 139 179
945 9.5 42 78 115 158
1080 8.5 38 69 104 141
1215 6.5 31 57 86 115
1350 5.5 28 51 77 104

Время автономной работы для ИБП Eaton 9SX 2000i

Watts UPS 1 EBM 2 EBM 3 EBM 4 EBM
180 100 491 900 1200 1867
360 49 232 474 643 934
540 33 162 300 489 591
720 24.5 118 228 361 493
900 20 93 174 268 386
1080 14.5 72 141 211 284
1260 12 62 118 177 245
1440 9.5 53 102 156 209
1620 8 45 87 133 176
1800 7 40 77 116 160

Время автономной работы для ИБП Eaton 9SX 3000i

Watts UPS 1 EBM 2 EBM 3 EBM 4 EBM
270 84 300 555 857 1100
540 44 164 294 471 575
810 29 108 194 289 421
1080 21.5 79 147 218 288
1350 15.5 61 113 168 228
1620 12 50 93 140 180
1890 9.5 42 78 115 158
2160 8 36 66 99 134
2430 6.5 31 58 87 115
2700 6 29 52 79 106

Время автономной работы для ИБП Eaton 9SX 5000i

Watts UPS 1 EBM 2 EBM 3 EBM 4 EBM
450 165 650 1110 1628 2066
900 66.5 250 530 793 1016
1350 40 162 300 500 634
1800 28 111 206 329 478
2250 21 77 150 218 306
2700 18 67 126 190 250
3150 14 55 104 161 212
3600 11.5 46 87 135 180
4050 9.5 40 76 116 162
4500 8 35 67 103 143

Время автономной работы для ИБП Eaton 9SX 6000i

Watts UPS 1 EBM 2 EBM 3 EBM 4 EBM
540 128 533 960 1200 1733
1080 54 208 440 600 868
1620 32 128 230 400 533
2160 23 88 168 238 372
2700 16.5 62 116 177 232
3240 13.5 53 100 155 205
3780 10.5 43 81 125 173
4320 8.5 36 69 106 148
4860 7.5 32 61 93 128
5400 6 28 54 80 112
