Eaton 9PX 5-11кВА

ИБП 9PX, универсальное исполнение

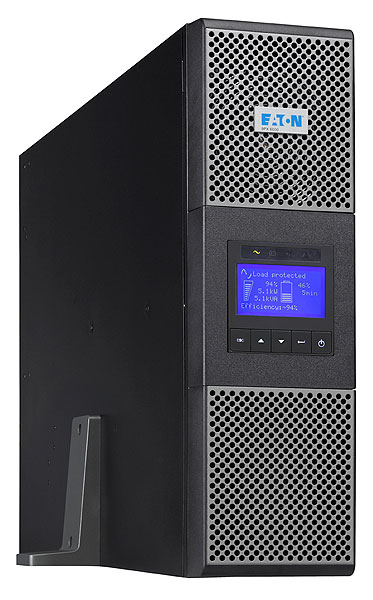

ИБП Eaton 9PX выпускаются в универсальном исполнении (для установки на пол или в стойку) и имеют следующие преимущества:

  • Широкий диапазон без перехода на батареи: 176-276 В при 100% нагрузке (до 100–276 В со снижением нагрузки) позволяет использовать ИБП в сложных российских условиях
  • ИБП имеют наивысший в своем классе КПД: 95% в режиме двойного преобразования и 98% в режиме высокой производительности. Это позволяет снизить затраты на эксплуатацию ИБП и его охлаждение.
  • ИБП имеет высокий выходной коэффициент мощности 0,9, т.е. ИБП 5 кВА/4.5 кВт, 6 кВА/5.4 кВт, 8 кВА/7.2 кВт, 11 кВА/10 кВт. ИБП может обеспечить питанием больше нагрузки, чем ИБП той же мощности в кВА, но с меньшим коэффициентом мощности.
  • ИБП имеют возможность горячей замены батарей с передней панели без отключения питания нагрузки.

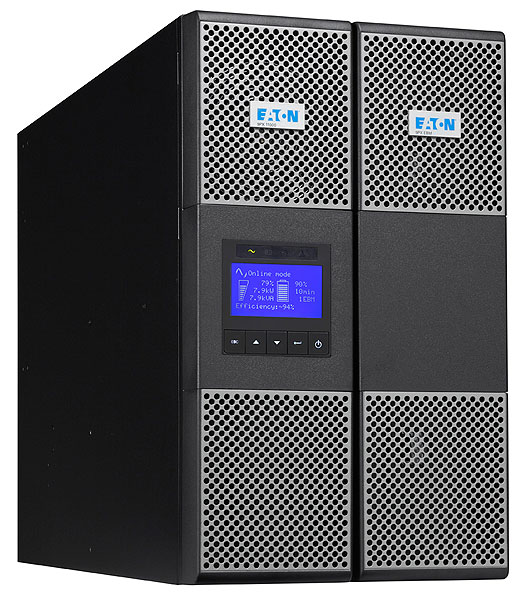

  • ИБП имеет возможность подключать большие внешние батареи. Продолжительность автономной работы можно увеличить путем подключения 12 дополнительных внешних батарейных модулей. Дополнительные внешние батарейные модули распознаются ИБП автоматически.
  • Для моделей 5 и 6 кВА, ИБП имеет возможность управлять сегментами розеток. Это позволяет увеличить время автономной работы для критически важных приложений.

ИБП имеют  дополнительные особенности «премиум» класса

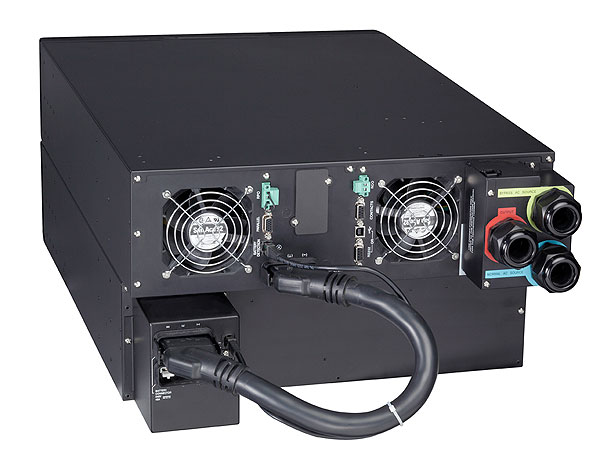

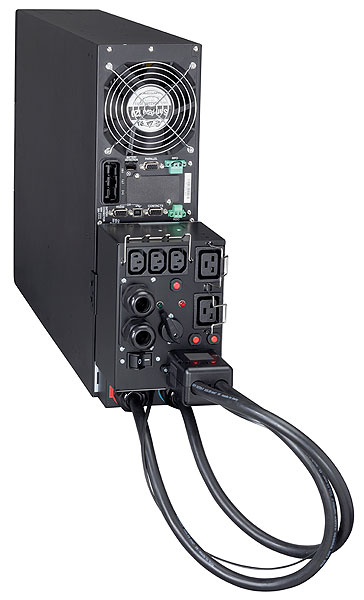

  • В комплектацию «HotSwap» входит сервисный байпас Eaton HotSwap MBP
  • В комплектацию «Netpack» входят Web/SNMP карта Network Card-MS и рельсы
  • Для мощностей 6, 8 и 11 кВА есть модели 3ф вход/1ф выход
  • ИБП 5, 6, 8 и 11 кВА 1ф/1ф могут подключаться в параллель как для резервирования, так и для увеличения мощности.

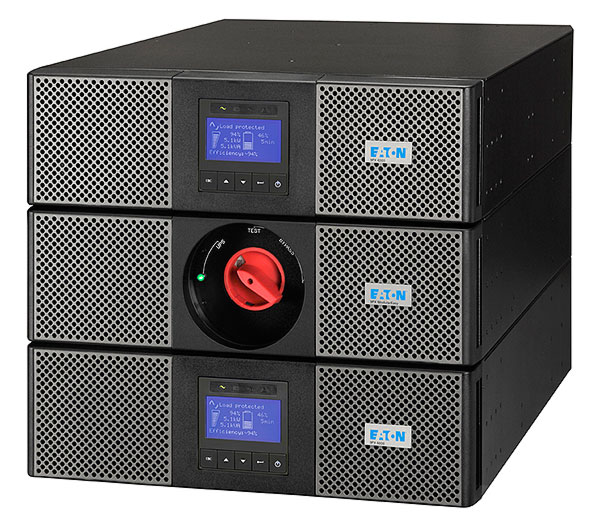

  • Можно купить готовый комплект 2х5, 2х6, 2х8,1х11 кВа с щитком параллельной работы / сервисным байпасом и Web картой
    • Eaton 9PX 10Ki 5Ki Redundant RT9U Netpack
    • Eaton 9PX 12Ki 6Ki Redundant RT9U Netpack
    • Eaton 9PX 16Ki 8Ki Redundant RT15U Netpack
    • Eaton 9PX 22Ki 11Ki Redundant RT15U Netpack
  • ИБП комплектуются аккумуляторами повышенной емкости 9Ah
Уникальная технология управления батареями - Eaton ABM (Advanced Battery Management) Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплуатационную стоимость системы бесперебойного питания.

Статья: Удаленное управление Электроснабжением (Web адаптеры Network Card-MS, ModBus, датчики EMP, ПО Intelligent Power )



Модель ИБП 9PX 5кВА 1:1 9PX 6кВА 1:1 9PX 6кВА 3:1 9PX 8кВА 1:1 или 3:1 9PX 11кВА 1:1 или 3:1
Мощность 5кВА /4.5кВт 6 кВА /5.4кВт 6 кВА /5.4кВт 8 кВА/7.2кВт 11 кВА/10кВт
Технология On-line с двойным преобразованием напряжения и системой коррекции коэффициента мощности Power Factor (PFC)
Номинальное напряжение 200/208/220/230/240В 200/208/220/230/240/250В 1:1, 380/400/415 3:1
Диапазон входного напр 176 - 276В при 100% нагрузке (до 100–276В при снижении нагрузки) 1:1, 305-480В при 100% нагрузке (до 175–480В при снижении нагрузки) 3:1
Выходное напряжение 200/208/220/230/240В 200/208/220/230/240/250В
Коэфф искажения вых  напр <2% <2%
Диапазон частоты на входе/THDI 40-70 Гц, 50/60 Гц автовыбор частоты, возможность работы в качестве частотного преобразователя, THDI< 5%
КПД До 94% в режиме Онлайн, 98% в режиме повышенного КПД До 95% в режиме Онлайн, 98% в режиме повышенного КПД
Ток короткого замыкания 90А 90А 90А 120А 150А
Перегрузочная способность 102–110%: 120с, 110–125%: 60с, 125–150%: 10с, >150%: 500мс 102–110%: 120с, 110–125%: 60с, 125–150%: 10с, >150%: 900мс
Подключение
Вход Клеммная колодка (до 10 мм2) Клеммная колодка (до 16 мм2)
Выходы Клеммная колодка + 2 управляемых группы по 4 IEC C13 (10А) + 2 IEC C19 (16А) Клеммная колодка
Выходы с байпасом HotSwap Клеммная колодка + 3 IEC C13 (10А) + 2 IEC C19 (16А) Клеммная колодка + 4 IEC C19 (16А)
Коммуникационные порты 1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно),
4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения (ROO) и 1 для удаленного отключения электропитания (RPO), 1 DB15 для параллельной работы нескольких ИБП
Коммуникационный слот 1 слот для карты Network-MS (включена в версию Netpack), ModBus-MS или Relay-MS карты
Условия эксплуатации
Рабочая температура 00-400 С
Уровень шума <45дБ <45дБ <48дБ <48дБ <50дБ
Размеры Ш х В х Г / Вес
ИБП 440(19’')х130(3U)х
685мм/48кг
440(19'')х130(3U)х
685мм/48кг
440(19'')х260(6U)х
700мм /88кг
440(19'')х260(6U)х
700мм /84кг (1:1) или 88кг (3:1)
440(19'')х260(6U)х
700мм /86кг (1:1) или 88кг (3:1)
Внешний батарейный модуль 440(19'')х130(3U)х
645мм/68кг
440(19'')х130(3U)х
645мм/68кг
440(19'')х130(3U)х
680мм/65кг
440(19'')х130(3U)х
680мм/65кг
440(19'')х130(3U)х
680мм/65кг
Силовой модуль - - 440(19'')х130(3U)х
700мм/23кг
440(19'')х130(3U)х
700мм/19кг (1:1) или 23кг (3:1)
440(19'')х130(3U)х
700мм/21кг (1:1) или 23кг (3:1)

Комплектация различных моделей ИБП 9PX:

Модель 9PX 5 кВА 1:1 9PX 6 кВА 1:1 9PX 8 кВА 1:1 9PX 11 кВА 1:1
ИБП с сервисным байпасом HotSwap 9PX5KiBP 9PX6KiBP 9PX8KiBP 9PX11KiBP
ИБП с сетевой картой (Network Card) и комплектом крепления в стойку 9PX5KiRTN 9PX6KiRTN - -
ИБП с сервисным байпасом HotSwap, сетевой картой (Network Card) и комплектом крепления в стойку - - 9PX8KiRTNBP 9PX11KiRTNBP
Внешний батарейный модуль (EBM) 9PXEBM180 9PXEBM180 9PXEBM240 9PXEBM240
Силовой модуль - - 9PX8KiPM 9PX11KiPM
Сервисный байпас HotSwap MBP6Ki MBP6Ki MBP11Ki MBP11Ki
Трансформатор TFMR11Ki TFMR11Ki TFMR11Ki TFMR11Ki
Дополнительно зарядное устройство с комплектом крепления в стойку - - SC240RT SC240RT
Комплект крепления в стойку 9RK 9RK 9RK 9RK

Модель 9PX 6кВА 3:1 9PX 8кВА 3:1 9PX 11кВА 3:1
ИБП с сервисным байпасом HotSwap 9PX6KiBP31 9PX8KiBP31 9PX11KiBP31
ИБП с сетевой картой (Network Card) и комплектом крепления в стойку - - -
ИБП с сервисным байпасом HotSwap, сетевой картой (Network Card) и комплектом крепления в стойку 9PX6KiRTNBP31 9PX8KiRTNBP31 9PX11KiRTNBP31
Внешний батарейный модуль (EBM) 9PXEBM240 9PXEBM240 9PXEBM240
Силовой модуль 9PX6KiPM31 9PX8KiPM31 9PX11KiPM31
Сервисный байпас HotSwap MBP11Ki31 MBP11Ki31 MBP11Ki31
Трансформатор TFMR11Ki TFMR11Ki TFMR11Ki
Дополнительно зарядное устройство с комплектом крепления в стойку SC240RT SC240RT SC240RT
Комплект крепления в стойку 9RK 9RK 9RK

Калькулятор батарей для ИБП 5 и 6 кВА, 1:1 с батареями 9PXEBM180:

Информация взята с официального сайта Eaton.ru

Калькулятор батарея для ИБП 8 и 11 кВА, 1:1 и 6-11 кВА 3:1 с батареями 9PXEBM240:

Информация взята с официального сайта Eaton.ru
