Eaton 9PX 1-3 кВА

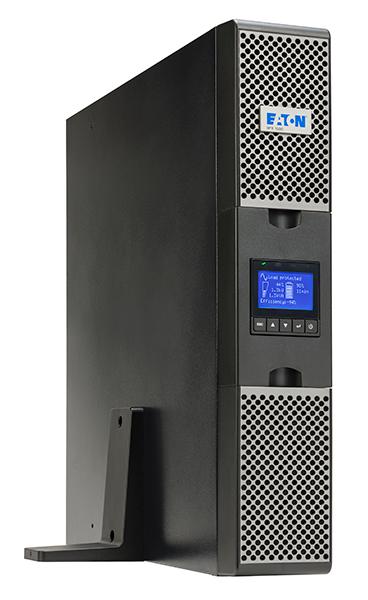

ИБП Eaton 9PX 1000-3000 выпускаются в универсальном исполнении (для установки на пол или в стойку) и имеют следующие преимущества:

  • ИБП 9PX — первый в своем классе ИБП с выходным коэффициентом мощности, равным 1. ИБП 1000 ВА имеет выходную мощность 1000 Вт, 1500 ВА = 1500 Вт, 2200 ВА = 2200 Вт, 3000 ВА – 3000 ВТ.  ИБП может обеспечить питанием больше нагрузки, чем ИБП той же мощности в кВА, но с меньшим коэффициентом мощности.
  • ИБП 2200 ВА и 3000 ВА имеют 3U версию для использования в неглубоких шкафах 600 мм: глубина ИБП равна 485 мм
  • Широкий диапазон без перехода на батареи: 176-276 В при 100% нагрузке (до 100–276 В со снижением нагрузки) позволяет использовать ИБП в сложных российских условиях
  • ИБП имеют наивысший в своем классе КПД: 91.5-94% в режиме двойного преобразования и 97.5% в режиме высокой производительности. Это позволяет снизить затраты на эксплуатацию ИБП и его охлаждение.
  • ИБП 9PX может измерять потребление электроэнергии непосредственно на контролируемых группах штепсельных розеток.

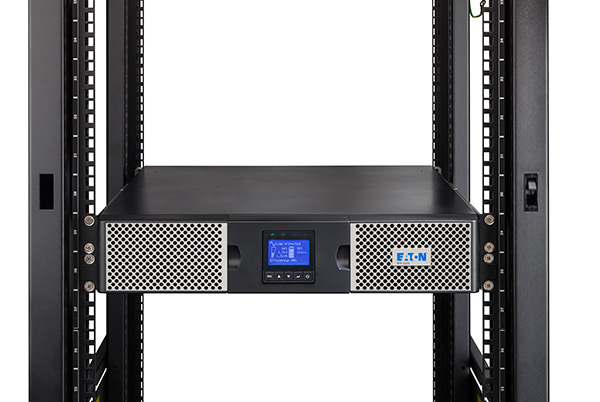

  • Все ИБП 9PX и модули внешних батарей (EBM) поставляются с комплектом для монтажа в стойку.
  • Сегментирование нагрузки позволяет отключить неприоритетное оборудование, продлевая время работы от батарей для критической нагрузки.
  • Сегментирование нагрузки позволяет дистанционно перезагружать заблокированное оборудование
  • ИБП имеют возможность горячей замены батарей без отключения питания нагрузки
  • ИБП имеют 3 года гарантии на ИБП и 2 года гарантии на батарею


Уникальная технология управления батареями - Eaton ABM (Advanced Battery Management) Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплуатационную стоимость системы бесперебойного питания.

Статья: Удаленное управление Электроснабжением (Web адаптеры Network Card-MS, ModBus, датчики EMP, ПО Intelligent Power )

Технические характеристики 1000 1500 2200 3000
Номинальная мощность (ВА/Вт) 1000ВА/1000Вт 1500ВА/1500Вт 2200ВА/2200Вт 3000ВА/3000Вт

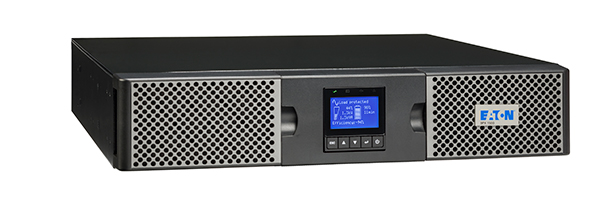

Конфигурация RT2U («башня»/стойка 2U) RT2U («башня»/стойка 2U) и RT3U («башня»/стойка 3U)
Электрические характеристики
Технология Двойное online-преобразование частоты с системой коррекции коэффициента мощности PFC
Номинальное напряжение 200/208/220/230/240 В
Диапазон входного напряжения 176-276 В без снижения мощности (до 100-276 В со снижением мощности)
Диапазон входных частот 40-70 Гц, автопереключение 50/60 Гц, режим конвертера частоты
КПД до 91.5% в режиме онлайн (до 97.5% в высокоэффективном режиме) до 92.5% в режиме онлайн (до 97.5% в высокоэффективном режиме) до 93.5% в режиме онлайн (до 97.5% в высокоэффективном режиме) до 94% в режиме онлайн (до 97.5% в высокоэффективном режиме)

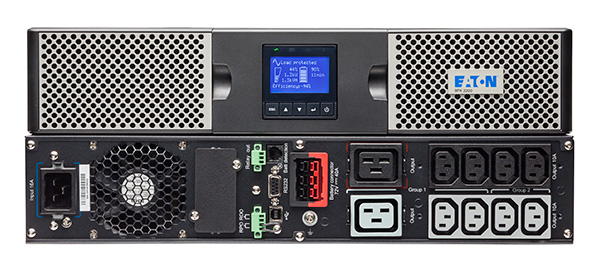

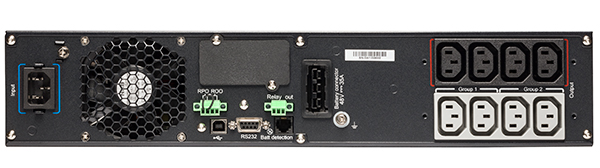

Разъемы
Входные характеристики 1 IEC C14 (10A) 1 IEC C20 (16A) или клеммная колодка с подключением к механическому байпасу (HotSwap)
Выходы с сервисным байпасом (HotSwap)   4 розетки Schuko, или 6 розеток IEC 10 A, или клеммные колодки (проводное подключение)
Управляемые розетки 2 группы розеток
Коммуникация
Коммуникационные порты 1 USB-порт + 1 последовательный порт RS232 + 1 мини-клемма для дистанционного ВКЛ./ВЫКЛ. + 1 мини-клемма для дистанционного выкл. питания + 1 мини-клемма для выходного реле
Коммуникационные гнезда 1 гнездо для сетевой карты Network-MS (включена в версию Netpack), карт ModBus-MS или Relay-MS
Условия эксплуатации, стандарты и сертификаты
Рабочая температура от 0 до 40°C
Стандартный уровень шума 35 дБ 40 дБ
Габариты (В х Ш х Д) в мм / масса
ИБП 86.5*440*450 / 17.4 кг 86.5*440*450 / 18.9 кг 2U версия: 86.5*440*605 / 25 кг
3U версия: 130*440*485 / 24.5 кг
2U версия: 86.5*440*605 / 27.6 кг
3U версия: 130*440*485 / 27.4 кг
Модуль внешних батарей (EBM) 86.5*440*450 / 29.8 кг 2U версия: 86.5*440*605 / 39.2 кг
3U версия: 130*440*485 / 38.2 кг
Сервис
Гарантия 3 года на электронику, 2 года на батареи

Номера изделий* 9PX 1кВА 9PX 1,5кВА 9PX 2,2кВА 9PX 3кВА
ИБП RT3U     9PX2200IRT3U 9PX3000IRT3U
ИБП RT2U 9PX1000IRT2U 9PX1500IRT2U 9PX2200IRT2U 9PX3000IRT2U

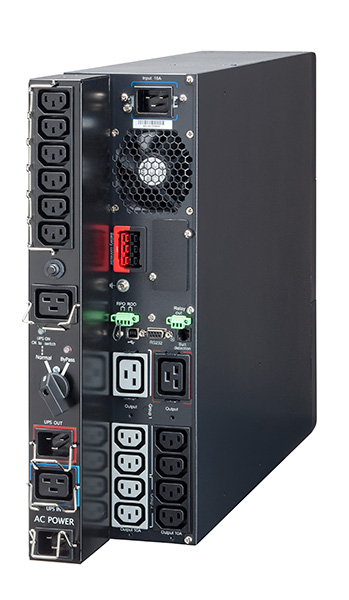

ИБП RT3U с HotSwap MBP     IEC: 9PX2200IRTBP
HW: 9PX2200IRTBPH
DIN: 9PX2200IRTBPD
IEC: 9PX3000IRTBP
HW: 9PX3000IRTBPH
DIN: 9PX3000IRTBPD
ИБП RT2U с сетевой картой 9PX1000IRTN 9PX1500IRTN 9PX2200IRTN 9PX3000IRTN

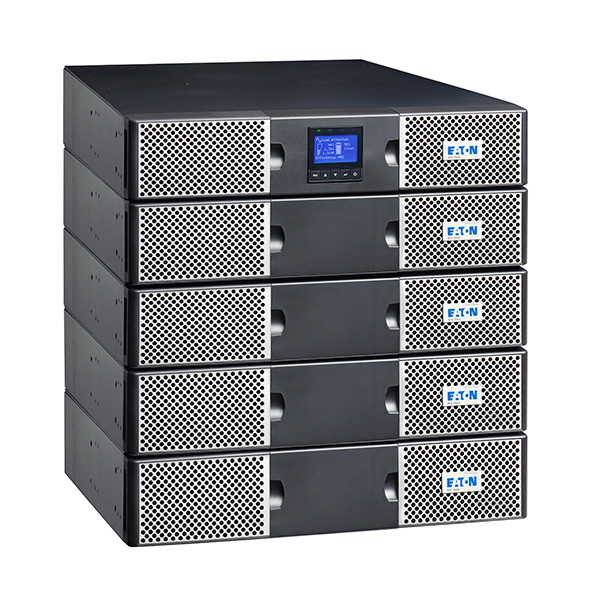

Модуль внешних батарей (EBM) 9PXEBM48RT2U 2U: 9PXEBM72RT2U
3U: 9PXEBM72RT3U
Кабель для соединения батарей, 2 м EBMCBL48 EBMCBL72
Система интеграции батарей BINTSYS BINTSYS
* Все ИБП 9PX и модули внешних батарей (EBM) поставляются с комплектом для монтажа в стойку.

время автономной работы (минуты) 300 Вт 500 Вт 800 Вт 1200 Вт 1800 Вт 2500 Вт
9PX 1000 28 16 9
9PX 1000 + 1 EBM/+4 EBM 134/530 79/316 47/188
9PX 1500 38 23 13 7
9PX 1500 + 1 EBM/+4 EBM 143/536 86/319 52/192 32/120
9PX 2200 43 25 15 9 5
9PX 2200 + 1 EBM/+4 EBM 206/818 123/491 74/297 47/189 29/118
9PX 3000 60 36 22 13 7 4
9PX 3000 + 1 EBM/+4 EBM 221/824 135/504 83/307 52/194 33/122 22/82
