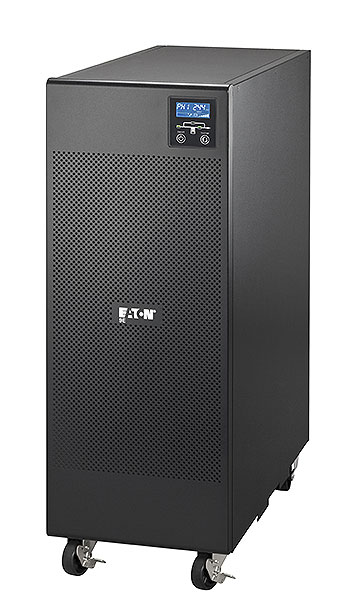

Eaton 9E 6-20 кВА

ИБП 9Е 6-20 кВА – ИБП с максимальным классом защиты, структуры онлайн ИБП имеют следующие интересные особенности:

  • ИБП эконом серии, имеют конкурентную стоимость
  • Интуитивно-понятный для пользователя интерфейс с ЖК-панелью, предоставляющий точную информацию о статусе ИБП на отдельном экране
  • В базовой комплектации ИБП имеют  сервисный байпас, повышающий надежность системы бесперебойного питания
  • Модели 10, 15 и 20 кВА – универсальны, имеют возможность подключения 1ф/1ф и 3ф/1ф
  • Модели XL имеют мощное зарядное устройство, позволяющее иметь большое время автономной работы
  • В базовой комплектации ИБП имеют  порт USB, порт RS232.
  • ИБП имеют коммуникационный слот и могут комплектоваться картами: Web /SNMP  (Network-MS), картой сухих контактов (Relay-MS) и картой ModBus (ModBus-MS)

Основная задача ИБПОсновная задача предлагаемого ИБП с двойным преобразованием напряжения структуры On-line - 100% защита Вашей нагрузки от практически всех существующих помех в электросети: импульсных высоковольтных бросков, выбросов напряжения, его длительного падения, кратковременного повышения/понижения напряжения, нестабильности формы, интерференции, полного отключения электропитания.

Назначение ИБПИБП этой серии предназначены как для защиты IT нагрузки (ответственных серверов, рабочих станций, сетевого оборудования), так и систем автоматизации производства. ИБП может использоваться для защиты практически любого оборудования с повышенными требованиями к качеству электропитания в самых сложных условиях эксплуатации

Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.

Уникальная технология управления батареями - Eaton ABM (Advanced Battery Management) Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплуатационную стоимость системы бесперебойного питания.

Статья: Удаленное управление Электроснабжением (Web адаптеры Network Card-MS, ModBus, датчики EMP, ПО Intelligent Power )


Технические характеристики 6кВA 1:1 10кВA 1:1 и 3:1 15кВА 1:1 и 3:1 20кВА 1:1 и 3:1
Мощность (ВА/Вт) 6кВA/4.8кВт 10кВА/8кВт 15кВА/12кВт 20кВА/16кВт
Формат Tower (башня)
Электрические характеристики
Технология Двойное преобразование (Online)
Входное напряжение 220/230/240В 1:1, 380/400/415 3:1
Входное напряжение без использ. батарей 176-276В при 100% нагрузке (до 110-276В при частичной загрузке)
Выходное напряжение/THDU 220В/230В/240В ±2 %, THDU<3%
Диапазон выходных частот 45Гц-66Гц, 50/60Гц автовыбор
КПД До 93% в режиме онлайн, 97% в режиме ECO
Ток короткого замыкания 82A 137A 205A 273A
Перегрузочная способность 105%-110% : 5мин, 110%-130% : 1мин, 130%-150% : 10с, >150% : 100мс
Соединения

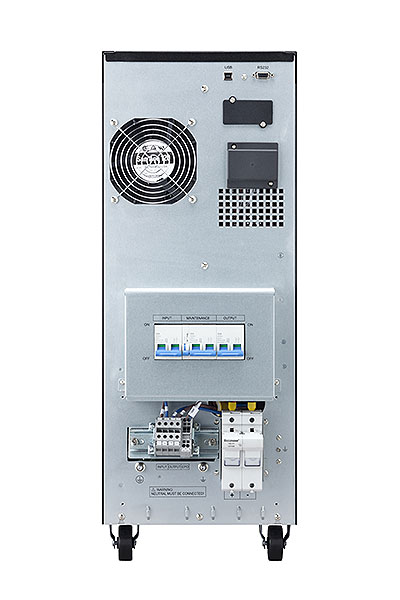

Вход Клеммная колодка Клеммная колодка Клеммная колодка Клеммная колодка
Выход Клеммная колодка Клеммная колодка Клеммная колодка Клеммная колодка
Стандартное время автономной работы при нагрузке 50% и 75%*
9E 20/12 15/9 16/9 15/9
9E + 1 EBM 75/47 60/36 38/26 27/19
9E + 4 EBM 222/140 170/110 117/76 82/54
Communication
Порты связи 1 порт USB + 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно)
Слот Связи 1 гнездо для карты Network-MS, ModBus-MS или Relay-MS
ПО Intelligent Power Software
Эксплуатационные условия, стандарты и подтверждения
Рабочая температура 0 - 40°C
Уровень шума <55дБ
Безопасность IEC/EN 62040-1
EMC, параметры IEC/EN 62040-2
Подтверждения CE, CB report (TUВ)
Размеры, Д х В х Ш / Вес
Размеры ИБП (мм) 612.9 x 708.5 x262.4 706 x 815.5 x 350
Вес ИБП (кг) 68 85.4 145.3 159.9
Размеры EBM (мм) 579.4 x 708.5 x 262.4 579.4 x 708.5 x 262.4
Вес EBM (кг) 105.5 132 132
Размеры ИБП XL (без батарей) (мм) - 612.9 x 708.5 x 262.4 - 706 x 815.5 x 350
Вес ИБП XL (без батарей) (кг) - 28.9 - 47.8
Обслуживание и поддержка клиентов
Гарантия 1 год
* Время резервирования может изменяться в зависимости от оборудования, конфигурации, срока службы батареи, температуры и т.д.
Артикулы 6кВА 1:1 10кВА 1:1 или 3:1 15кВА 1:1 или 3:1 20кВА 1:1 или 3:1
ИБП 9E6Ki 9E10Ki 9E15Ki 9E20Ki
EBM 9EEBM180 9EEBM240 9EEBM480 9EEBM480
ИБП с доп. зарядником (и без батарей) - 9E10KiXL - 9E20KiXL
Опции карты Network-MS,  ModBus-MS или Relay-MS

Время автономной работы в минутах при нагрузке 25-100%

Модель / процент загрузки 25% 50% 75% 100%
6Ki 42 19 11 8
6Ki+1EBM 162 75 47 33
6Ki+2EBM 252 107 70 50
6Ki+3EBM 383 163 104 74
6Ki+4EBM 523 222 140 100
10Ki 33 15 8 6
10Ki+1EBM 129 58 36 25
10Ki+2EBM 192 81 64 38
10Ki+3EBM 291 124 80 57
10Ki+4EBM 397 168 108 77
15Ki 38 16 9 6
15Ki+1EBM 88 37 26 18
15Ki+2EBM 170 79 49 34
15Ki+3EBM 208 88 58 41
15Ki+4EBM 274 116 76 54
20Ki 32 15 8 5
20Ki+1EBM 62 26 18 13
20Ki+2EBM 129 58 36 26
20Ki+3EBM 146 62 41 29
20Ki+4EBM 192 81 54 38
