Eaton 91PS 8-30 кВА/кВт (Одиночные / модульные)

Инновационные технологии:


ИБП 91PS - ИБП нового поколения, имеют ряд уникальных особенностей:

  • Максимальная активная мощность: При той же мощности в кВА, ИБП может поддержать больше нагрузки, ИБП 8 кВА может выдать 8 кВт, 10 кВА - 10 кВт, 15 кВА - 15 кВт, 20 кВА – 20 кВт, 30 кВА – 30 кВт активной мощности
  • В одном корпусе ИБП можно сделать систему с резервированием N+1 мощностью 2х8, 2х10 или 2х15 кВА/кВт
  • ИБП имеют возможность масштабирования по мере наращивания нагрузки с 8 до 30 кВА / кВт
  • Очень высокий КПД: Более 96 % в режиме двойного преобразования, до 98,8 % в режиме оптимизации КПД
  • Минимальная занимаемая площадь:  0,25 м² для малого корпуса (8–10 кВт) и 0,36 м² для большого (8–30 кВт)
  • Система с резервированием может иметь как общую батарею на 2 силовых модуля, так и раздельные батареи
  • В ИБП с 2 модулями есть возможность заменить один модуль, в то время как другие продолжают защищать нагрузку (параллельное техобслуживание)
  • В ИБП с 2 модулями есть возможность добавить модуль, в то время как другие продолжают защищать нагрузку («горячее» масштабирование)
  • Возможно обслуживание отдельных комплектов батарей, в то время как другие комплекты поддерживают нагрузку

Статья:  Удаленное управление Электроснабжением (Web адаптеры Network Card-MS, ModBus, датчики EMP, ПО Intelligent Power )

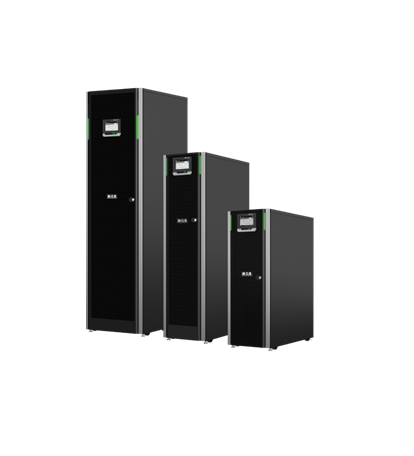

ИБП Eaton 91PS в маленьком, среднем и большом корпусах

Общие характеристики

Номинальная выходная мощность (коэф. мощности 1.0) Eaton 91PS Eaton 93PS
Наименование модели в каталоге 91PS-XX(15)-YY-
91PS-XX(30)-YY-
93PS-XX(20)-YY-
93PS-XX(40)-YY-
Количество внутренних батарей 0 - 4 линейки (32 блока на линейку)
Возможность модернизации Да, до 30 кВт Да, до 40 кВт
Внешнее параллельное соединение До 4 ИБП по технологии HotSync
Топология ИБП Двойное преобразование
КПД в режиме двойного преобразования 96%
КПД в энергосберегающем режиме (ESS) До 99 %
Габариты ИБП (ширина x глубина х высота) 335 x 750 x 1300 мм (корпус 15/20 кВт)
480 x 750 x 1750 мм (корпус 30/40 кВт)
Класс защиты ИБП IP 20 (более высокий класс защиты доступен опционально)
Акустический шум на расстоянии 1 м, при температуре окружающей среды 25 °C < 60 дБА в режиме двойного преобразования
< 47 дБА в энергосберегающем режиме (ESS)
Максимальная рабочая высота 1 000 м над уровнем моря при +40 °C
Максимум 2 000 м - со снижением номинальной мощности на 1% на каждые дополнительные 100 м

Характеристики батарей

Номинальная выходная мощность (коэф. мощности 1.0) Eaton 91PS Eaton 93PS
Технология аккумуляторной батареи 12 В, свинцово-кислотная с клапанным регулированием
Номинальная емкость Ач (C10) 9 Aч
Расчетный срок эксплуатации батареи 5 лет
Количество батарей: Внутренние Внешние 32 блока, 192 ячейки на линейку батарей 28-40 блоков на линейку
Напряжение батареи: Внутренние Внешние 384 В
336 В - 480 В
Метод заряда Технология ABM или Float (плавающий заряд)
Ток заряда По умолчанию 5 A, настраиваемый
Максимум 18 A / силовой модуль
Максимум 25 A / силовоймодуль
Возможность запуска от батарей Да
Технологии альтернативных источников энергии Жидкостные аккумуляторные батареи Никель-кадмиевые батареи Литий-ионные батареи Суперконденсаторы

Входные характеристики

Входные соединения 3 фазы + нейтраль
Номинальное входное напряжение: 220/380 В; 230/400 В; 240/415 В
КНИ потребляемого тока на входе:
Резистивная нагрузка
Нелинейная нагрузка
< 3%
8-10 кВт < 5 %
15-40 кВт < 4 %
Допустимое отклонение напряжения
На входе выпрямителя
На входе байпаса

187 - 276 В
Номинальное напряжение -15% / +10%
Номинальная входная частота 50 или 60 Гц, с изменяемой конфигурацией
Допустимое отклонение частоты 40 - 72 Гц
Коэффициент мощности на входе 0,99
Возможность плавного пуска Да
Внутренняя защита от обратных токов Да, для выпрямителя и линий байпаса

Выходные характеристики

Выходная мощность (коэф. мощности 1.0) Eaton 91PS Eaton 93PS
Выходное соединение 1 фаза + нейтраль 3 фазы + нейтраль
Номинальное выходное напряжение 220 В; 230 В; 240 В 220/380 В; 230/400 В; 240/415 В,
Коэффициент гармонических искажений напряжения:
100 % линейная нагрузка
100 % нелинейная нагрузка


Д< 1,5 %
< 2,5 %
Номинальная выходная мощность 8 кВт / 8 кВА
10 кВт / 10 кВА
15 кВт / 15 кВА
20 кВт / 20 кВА
30 кВт / 30 кВА
8 кВт / 8 кВА
10 кВт / 10 кВА
15 кВт / 15 кВА
20 кВт / 20 кВА
30 кВт / 30 кВА
40 кВт / 40 кВА
Перегрузочная способность:
На инверторе


На байпасе

10 мин при нагрузке 102 – 110 %
60 сек при нагрузке 111-125 %
10 сек при нагрузке 126-150 %
300 мс при нагрузке > 150 %
Непрерывная при нагрузке ≤ 125 %
20 мс при нагрузке 1000 %
Коэффициент мощности нагрузки:
Номинальный Допустимый диапазон

1,0
от 0,8 индуктивной до 0,8 ёмкостной

Коммуникационные возможности

Разъемы MiniSlot 2 коммуникационных разъема
Сетевой/SNMP интерфейс Да, стандартная комплектация
Порты передачи данных Разъемы Mini-slot для опциональных карт, USB для ИБП и Host USB, служебный порт RS-232, релейный выход, 5 сигнальных входов, выделенный вход EPO - аварийного отключения питания, Web и SNMP-карта

Соответствие стандартам

Безопасность (сертификация CB) МЭК 62040-1; сертификат CB
EMC МЭК 62040-2
Эксплуатационные характеристики РМЭК 62040-3
Опасные материалы (RоHS) Директива ЕС 2011/65/EU
Эксплуатационные характеристики Директива ЕС 2012/19/EU

ИБП с внутренними батареями бывают 3 типов

Мощность ИБП 91PS / кол-во внутренних батарей Ширина, мм Глубина, мм Высота, мм Вес, кг
ИБП 91PS 8-10 кВА, комбо ИБП 1ф/1ф или 3ф/1ф
(выбирается на ИБП)  с 1 треем батарей
335 750 950 158
ИБП 91PS 8-15 кВА, 3ф/1ф с 1 треем батарей 335 750 1300 171
ИБП 91PS 8-15 кВА, 3ф/1ф с 2 треями батарей 335 750 1300 252
ИБП 91PS-8-30 кВА, 3ф/1ф с 2 треями батарей 480 750 1750 370
ИБП 91PS-8-30 кВА, 3ф/1ф с 3 треями батарей 480 750 1750 424
ИБП 91PS-8-30 кВА, 3ф/1ф с 4 треями батарей 480 750 1750 505
