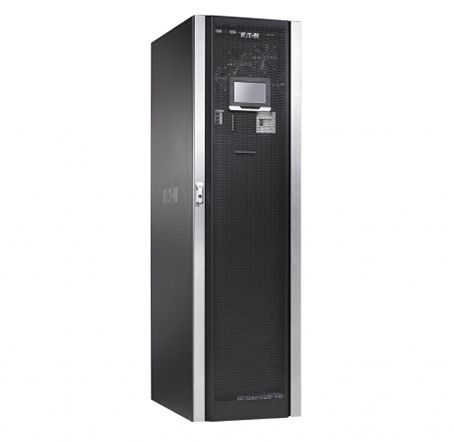

Eaton 93PM 80-200 (Модульные)

Модульные ИБП Eaton 93PM  строятся на основе силовых модулей 40 кВА/ кВт и 50 кВА/ кВт. В одну  стойку можно поставить 2, 3 или 4 модуля, получая системы от 2х40 до 4х50 кВА/ кВт. ИБП может работать как в режиме увеличения мощности, так и в режиме с резервированием N+1

Модульные ИБП 93PM - ИБП нового поколения, имеют ряд уникальных особенностей:

  • Максимальная активная выходная мощность: При той же мощности в  кВА, ИБП может поддержать больше нагрузки, ИБП 80 кВА может выдать 80 кВт,  200 кВА – 200 кВт активной мощности

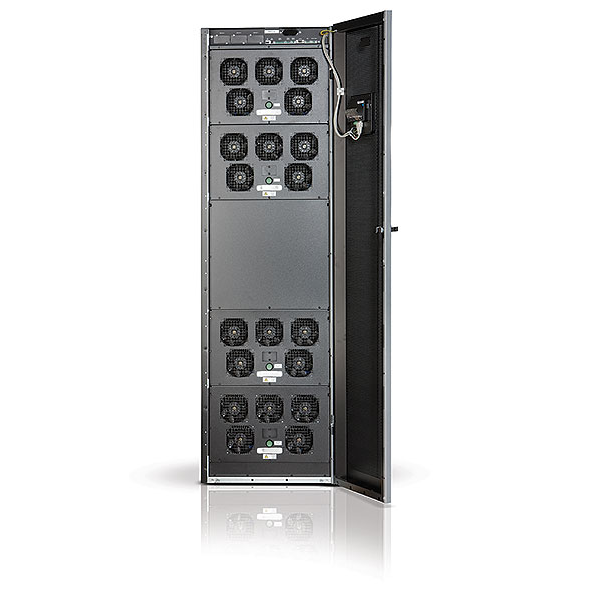

  • ИБП имеет модульную структуру, в одной стойке можно разместить до 4 модулей по 50 кВА / кВт.
  • ИБП имеет максимальную масштабируемость и надежность: ИБП может работать как в режиме увеличения мощности, так и в режиме с резервированием N+1
  • Минимальная занимаемая площадь: в стойке  560x914x1876 мм можно разместить систему до 3х50 кВт, в стойке 760x914x1876 мм – до 4х50 кВт
  • ИБП имеет самый высокий на рынке КПД (96,7%) в режиме двойного преобразования, благодаря которому достигается значительное сокращение эксплуатационных расходов. Возможен режим сохранения энергии, который  обеспечивает КПД более 99 %

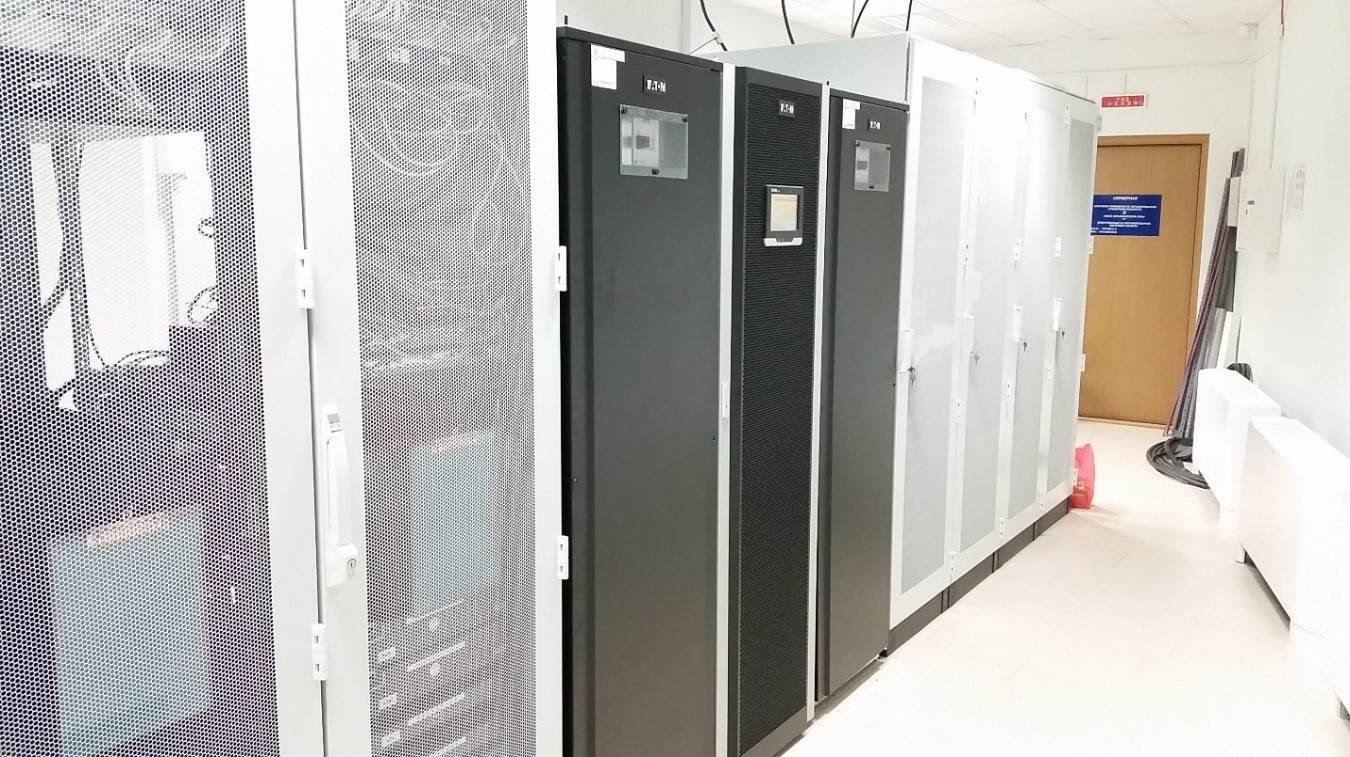

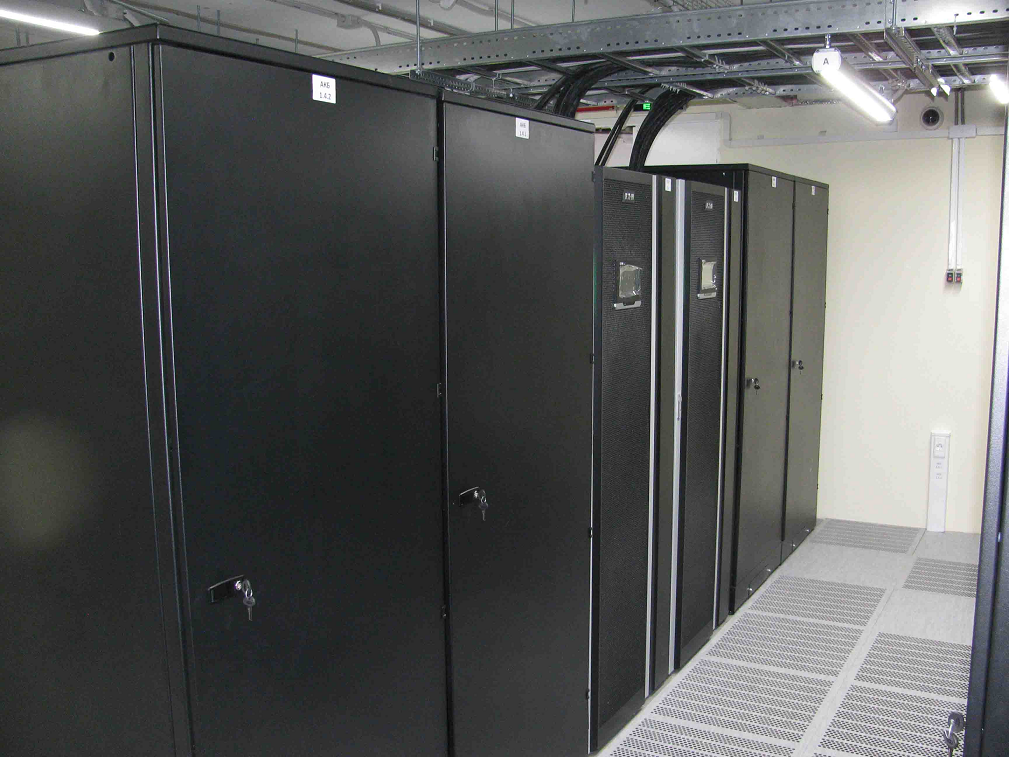

  • ИБП имеет возможность как установки в ряд со стойками (забор воздуха спереди, выброс назад) и (при покупке опции TOP AIR EXHAUST) установки  вплотную к стене (забор воздуха спереди, выброс вверх)
  • ИБП имеет возможность масштабирования: можно поставить в параллельно до 8 ИБП по 200 кВт, получая систему до 1600 кВт
  • Удобство обслуживания – полный доступ спереди для ИБП до 150 кВт, спереди и справа для модели 200 кВт
  • Отображение информации о состоянии и записей журнала событий на большом ЖК-дисплее
  • В базовой версии в составе ИБП идет Web/SNMP адаптер

Расшифровка конфигураций Eaton 93PM

Модульные ИБП Eaton 93PM  строятся на основе силовых модулей 40 кВА/ кВт и 50 кВА/ кВт. В одну  стойку можно поставить 2, 3 или 4 модуля, получая системы от 2х40 до 4х50 кВА/ кВт. ИБП может работать как в режиме увеличения мощности, так и в режиме с резервированием N+1

ИБП Eaton 93PM максимально «дружен» с ДГУ:

  • Из-за входного power factor 0.99 ИБП потребляет из сети только активную мощность, что упрощает работу ДГУ
  • Из-за выпрямителя на IGBT транзисторах, ИБП имеет минимальные искажения входного тока <3%, что также упрощает работу ДГУ

Уникальная технология управления батареями - Eaton ABM (Advanced Battery Management) Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплуатационную стоимость системы бесперебойного питания.

Статья: Удаленное управление Электроснабжением (Web адаптеры Network Card-MS, ModBus, датчики EMP, ПО Intelligent Power )

Общие характеристики
Номинальная выходная мощность 80 (2x40), 100 (2x50) кВА/кВт
120 (3x40), 150 (3x50) кВА/кВт
160 (4x40) , 200 (4х50) кВА/кВт
КПД в режиме двойного преобразования 96.7 %
КПД в режиме сохранения энергии ESS > 99%
Топология инвертора/ выпрямителя Бестрансформаторная, ШИМ на IGBT-транзисторах
Уровень шума в режиме двойного преобразования < 65 дБA
Уровень шума в режиме ESS < 47 дБA
Вход
Входные подключения 3 фазы + N + PE
Номинальное напряжение (настраиваемое) 220/380, 230/400, 240/415 В 50/60 Гц
Диапазон входного напряжения без перехода на батареи -15% / +20% при 100% нагрузке
Диапазон частоты на входе 40–72 Гц
Коэффициент мощности на входе 0,99
КНИ входного тока < 3 %
Возможность плавного пуска Да
Встроенная защита от обратного тока Да
Выход
Выходные подключения 3 фазы + N + PE
Номинальное напряжение (настраиваемое) 220/380, 230/400, 240/415 В 50/60 Гц
Искажения выходного напряжения < 1% (при 100 % линейной нагрузке);
< 5% (при нелинейной нагрузке)
Номинальный коэффициент мощности на выходе 1,0
Допустимый коэффициент мощности нагрузки 0,8 индуктивная - 0,8 емкостная
Перегрузочная способность инвертора 10 мин. – 102-110 %;
60 с – 111-125 %;
10 с – 126-150 %;
300 мс – более 150 %
Перегрузочная способность при наличии байпаса Непрерывная – до 115 %, в течение 10 мс – 1000 %.
Батареи
Номинальное напряжение 432 В (36x12В) или  480 В (40x12В)
Максимальный зарядный ток 80–100 кВт: 44 A,
120–150 кВт: 66 A
160–200 кВт: 88 A
Возможность запуска от батарей Да
Коммуникационные интерфейсы
Мини-слоты 3 разъема
Интерфейс сетевого подключения и SNMP В базовой комплектации
Последовательные порты Встроенные порты "USB-хост" и "USB-устройство"
Релейные входы/выходы 5 релейных входов и специальный вход аварийного отключения питания (EPO), 1 релейный выход
Габариты и вес
Габариты ИБП 80-150 кВт 560 x 914 x 1876 мм
Вес ИБП 80-150 кВт   2 силовых модуля: 338 кг
3 силовых модуля: 438 кг
Габариты ИБП 160-200 кВт 760 x 914 x 1876 мм
Вес ИБП 160-200 кВт 4 силовых модуля: 556 кг

Время автономной работы в мин в зависимости от мощности нагрузки (power factor 0.8).

Батарея Кол-во 20 кВА 30 кВА 40 кВА 50 кВА 60 кВА 70 кВА 80 кВА
280W 1x40 101 60 42 32 25 20 16
Батарея Кол-во 100 кВА 120 кВА 140 кВА 150 кВА 160 кВА 180 кВА 200 кВА
280W 1x40 11 8 6 5 - - -

Батарея Кол-во 20 кВА 30 кВА 40 кВА 50 кВА 60 кВА 70 кВА 80 кВА
330W 1x40 120 74 51 38 30 25 20
Батарея Кол-во 100 кВА 120 кВА 140 кВА 150 кВА 160 кВА 180 кВА 200 кВА
330W 1x40 14 10 8 7 6 - -

Батарея Кол-во 20 кВА 30 кВА 40 кВА 50 кВА 60 кВА 70 кВА 80 кВА
540W 1x40 222 144 95 73 58 50 42
540W 2x40 503 297 222 169 144 120 95
540W 3x40 760 503 363 272 222 177 161
Батарея Кол-во 100 кВА 120 кВА 140 кВА 150 кВА 160 кВА 180 кВА 200 кВА
540W 1x40 28 21 16 14 13 9 7
540W 2x40 73 58 50 46 42 34 28
540W 3x40 128 95 79 73 67 58 52
