Eaton 93PM 30-60 (Одиночные)

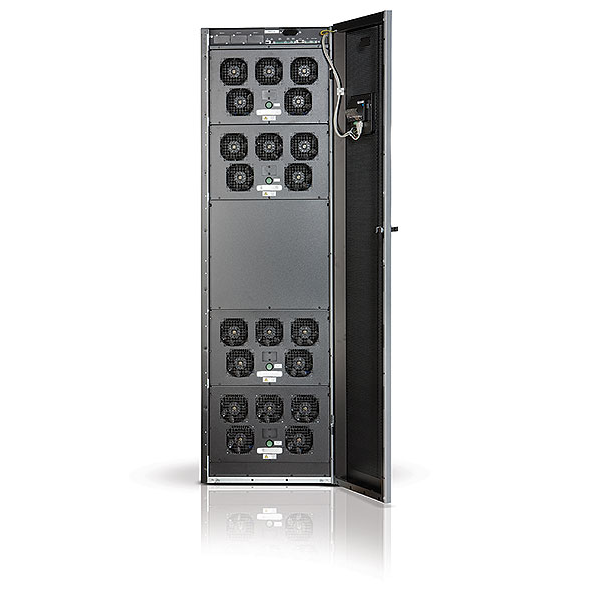

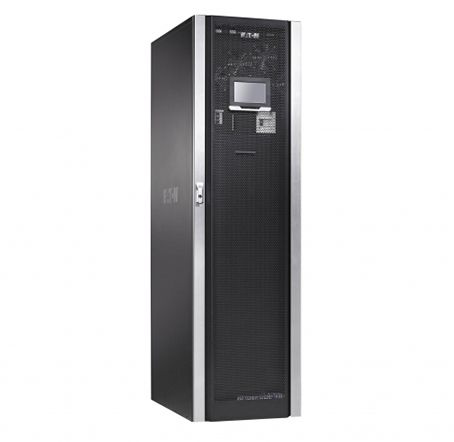

ИБП Eaton 93PM  имеет модели 30 кВА/30 кВт,  40 кВА/40  кВт, 50 кВА/50 кВт и 60 кВА/54 кВт с трехфазным входом и трехфазным выходом (3ф/3ф). ИБП может иметь встроенные батареи  с увеличенным временем автономной работы

В дальнейшем планируется развитие серии 93PM: Параллельная работа нескольких ИБП с внутренними батареями и возможность параллельной работы силовых модулей в составе одной стойки (для обеспечения резервирования N+1)

Расшифровка конфигураций Eaton 93PM

ИБП 93PM - ИБП нового поколения, имеют ряд уникальных особенностей:

  • Максимальная активная мощность: При той же мощности в  кВА, ИБП может поддержать больше нагрузки, ИБП 30 кВА может выдать 30 кВт,  40 кВА - 40 кВт, 50 кВА - 50 кВт, 60 кВА - 54 кВт активной мощности

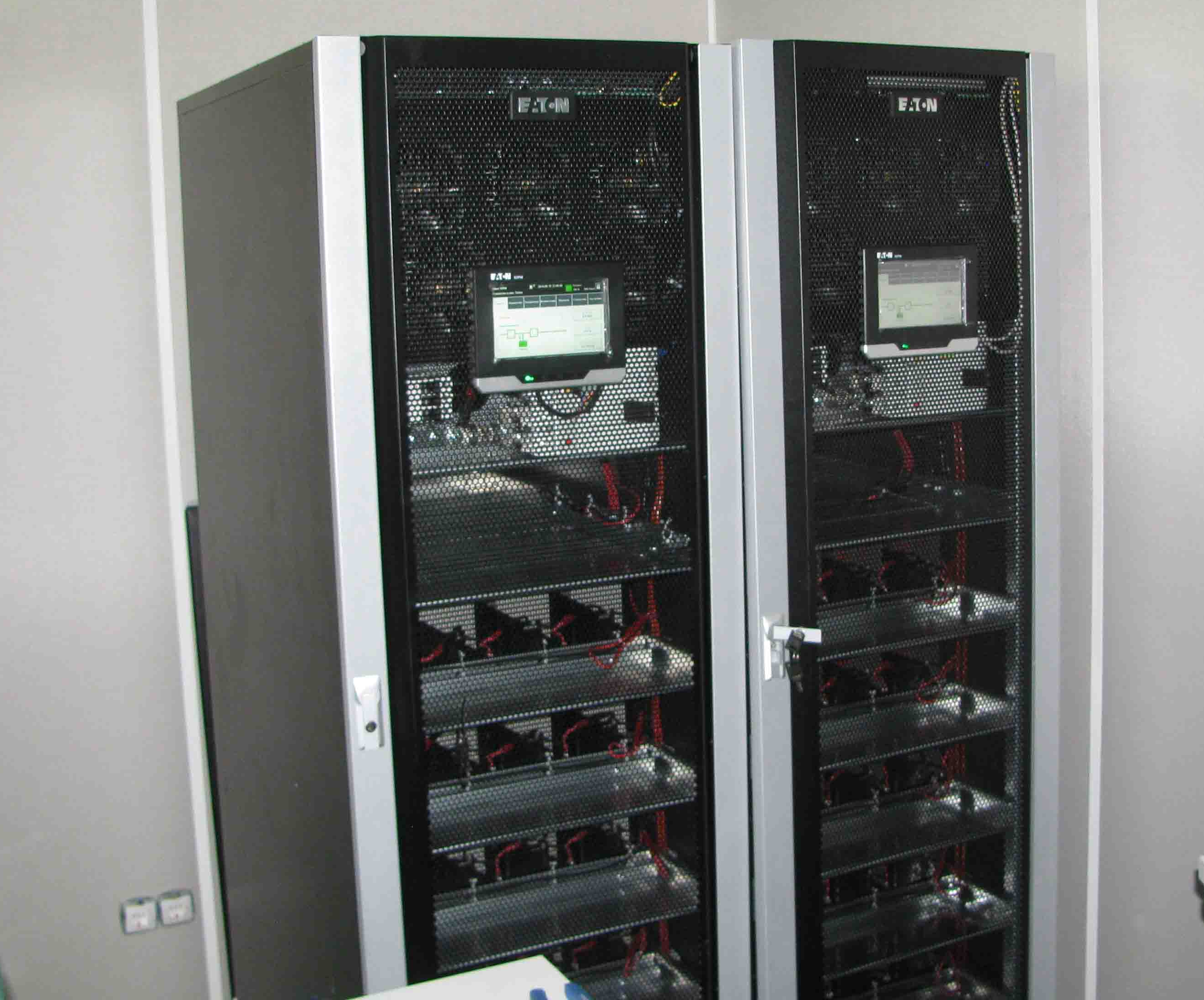

  • Занимая всего 0,5 м², ИБП может иметь встроенную батарею увеличенной емкости:  27 мин при нагрузке 30 кВА,  14 мин при нагрузке 50 кВА (power factor 0.8)
  • ИБП имеет самый высокий на рынке КПД (96,7%) в режиме двойного преобразования, благодаря которому достигается значительное сокращение эксплуатационных расходов. Возможен режим сохранения энергии, который  обеспечивает КПД более 99 %
  • В базовой версии в составе ИБП идет Web/SNMP адаптер
  • ИБП можно использовать при слабой проводке, сопрягать с чувствительным оборудованием – он практически не искажает входную сеть (Выпрямитель на IGBT транзисторах дает минимальные искажения входного тока КНИ<3%)
  • ИБП имеет русский ж/к дисплей с возможностью настройки параметров

ИБП Eaton 93PM максимально «дружен» с ДГУ:

  • Из-за входного power factor 0.99 ИБП потребляет из сети только активную мощность, что упрощает работу ДГУ
  • Из-за выпрямителя на IGBT транзисторах, ИБП имеет минимальные искажения входного тока <3%, что также упрощает работу ДГУ

Уникальная технология управления батареями - Eaton ABM (Advanced Battery Management) Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплуатационную стоимость системы бесперебойного питания.

Статья: Удаленное управление Электроснабжением (Web адаптеры Network Card-MS, ModBus, датчики EMP, ПО Intelligent Power )

Основные характеристики
Номинальная выходная мощность (при pf=1) 30 кВА / кВт, 40 кВА / кВт, 50  кВА / кВт, 60 кВА / 54 кВт
КПД в режиме двойного преобразования 96,7 %
КПД в режиме сохранения энергии > 99 %
Схемотехника инвертора/выпрямителя На биполярных транзисторах с изолированным затвором (IGBT) с ШИМ, беcтрансформаторная технология
Уровень шума 55 дБ(A) при нагрузке 75 %,
60 дБ(A) при нагрузке 100 %
Вход
Входные подключения 3 фазы + N + PE
Номинальное напряжение (устанавливается) 220/380, 230/400, 240/415 В,  50/60 Гц
Диапазон входного напряжения без перехода на батареи -15% / +20%
Диапазон частоты на входе 45-65 Гц
Коэффициент мощности на входе 0,99
КНИ тока на входе < 3 %
Возможность плавного пуска Да
Внутренняя защита от обратного тока Да
Выход
Выходные подключения 3 фазы + N + PE
Номинальное напряжение (устанавливается) 220/380, 230/400, 240/415 В 50/60 Гц
КНИ напряжения на выходе < 1 % (при 100 % линейной нагрузки);
< 5 % (при нелинейной нагрузке)
Перегрузочная способность инвертора 10 мин. – 102-110 %;
60 с – 111-125 %;
10 с – 126-150%;
300 мс – более 150 %.
Перегрузочная способность с учетом байпаса Длительная перегрузка – до 115 %,
20 мс – 1000 %.
Батареи
Метод заряда Технология ABM или плавающий подзаряд
Номинальное напряжение свинцово-кислотной батареи 432 В (36 x 12 В, 216 элементов)
Предельный ток заряда 20,4 A
Возможность запуска от батарей Да
Коммуникационные интерфейсы
Minislot 3 слота для интерфейсных карт
Встроенные последовательные порты "USB-хост" и "USB-устройство"
Релейные входы/выходы 5 релейных входов и специальный вход аварийного отключения питания (EPO)
1 релейный выход


Габариты 560 x 914 x 1876 мм
Вес без батарей 290 кг
Вес с 3 батареями 590 кг
Вес с 4 батареями 690 кг
Вес с 5 батареями 790 кг
Вес с 6 батареями (максимум) 890 кг

Внешние дополнительные батареи

Описание Батареи Размеры (ШхГхВ) Масса
93PM BAT-S 1x36 110 Вт (250 A) 110 Вт 12В 575 x 914 x 1870 мм 517  кг
93PM BAT-S 1x36 200 Вт (250 A) 200 Вт 12 В 575 x 914 x 1870 мм 795 кг

Время автономной работы в мин от встроенных батарей при разной нагрузке и наборах батарей. Power factor 0.8

Кол-во 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА 35 кВА 40 кВА 45 кВА 50 кВА
3x369Ah 42 27 18 14 10 - - - -
4x36 9Ah 65 37 27 20 16 13 10 9 7
5x36 9Ah 88 48 35 27 21 17 14 12 10
6x36 9Ah 110 66 42 33 27 22 18 16 14

Время автономной работы в мин. ИБП без батарей, внешняя батарея с аккумуляторами CSB HRL 12110W при разной нагрузке. Power factor 0.8

Кол-во 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА 35 кВА 40 кВА 45 кВА 50 кВА
1x36 110W 61 35 24 18 15 11 9 7 6
2x36 110W 149 87 61 48 36 28 24 20 18
3x36 110W 233 149 102 79 62 53 44 36 29
4x36 110W 331 205 149 112 88 75 62 55 48

Время автономной работы в мин. ИБП без батарей, внешняя батарея с аккумуляторами CSB HRL 12200W при разной нагрузке. Power factor 0.8

Кол-во 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА 35 кВА 40 кВА 45 кВА 50 кВА
1x36 200W 114 82 56 42 34 28 23 19 17
2x36 200W 257 157 115 99 83 68 56 48 42
3x36 200W 441 257 175 140 115 104 93 83 73
4x36 200W 592 390 257 192 158 131 115 107 99
