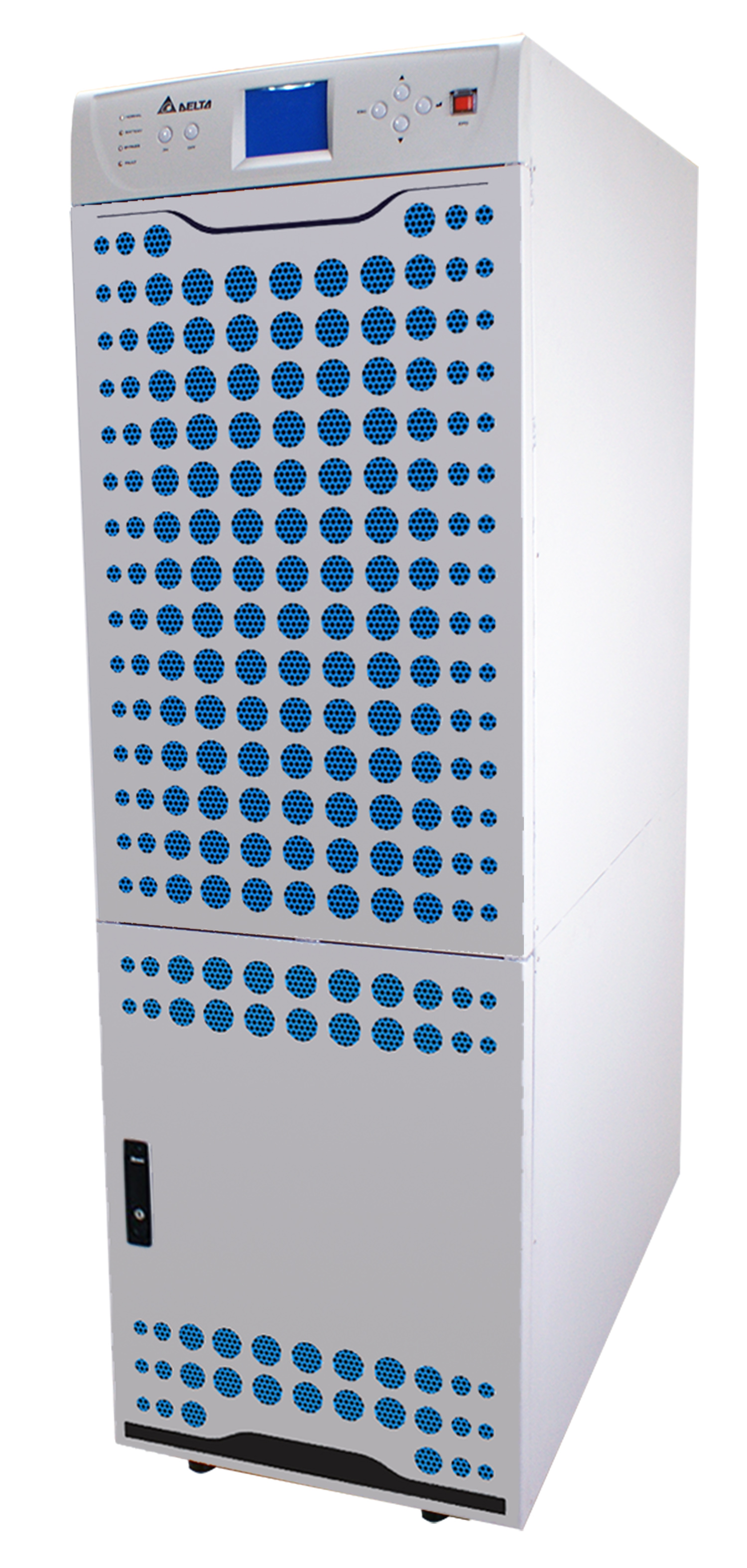

DPS, семейство Ultron 60 – 120кВА

БП Delta Ultron DPS – это современный ИБП, с выпрямителем на IGBT транзисторах, трехкаскадным инвертором (TLI). DPS доступны мощностью от 60 до 400 кВА, что позволяет выбрать ИБП, максимально соответствующий требованиям конкретного применения.

DPS, ИБП 60, 80, 100 и 120 кВА

Преимущества ИБП 60, 80, 100 и 120 кВА

  • Хорошее соотношение цена /качество
  • Повышенная выходная мощность (коэффициент мощности 0,9) позволяет защитить больше нагрузки
  • Широкий диапазон входных напряжений (187-276 / 324-477 при 100% нагрузке, 140-187 / 242-324 при 70% нагрузке) без перехода на батарею позволяет использовать ИБП в сложных российских условиях
  • Высокий для своего класса КПД (94%) в режиме двойного преобразования и возможность оптимизации КПД до 99% снижает эксплуатационные расходы
  • ЖК дисплей с возможностью русского языка, светодиодные индикаторы
  • Наличие как статического , так и механического байпаса в базовой комплектации повышает надежность ИБП
  • Фронтальный доступ позволяет использовать ИБП в небольших по площади помещениях
  • Из-за наличия активного выпрямителя на IGBT-транзисторах, искажения входного тока <3% входной коэффициент мощности 0.99
- ИБП можно использовать при слабой подстанции/ проводке, сопрягать с чувствительным оборудованием – он практически не искажает входную сеть
- ИБП со стороны входа ведет себя, как активная нагрузка и при стыковке с дизель-генератором  минимального запаса по мощности = 1,3-1,4 (обычно 1,7-2).
  • Есть возможность «мягкого старта» (от 2 до 99 с) как одиночных ИБП, так и их последовательное включение в параллельных системах
  • Специальная система зарядки батарей продлевает время их жизни
  • Резервируемые вентиляторы повышает надежность ИБП
  • Есть возможность «холодного старта» от батарей
  • ИБП ведет подробную самодиагностику, что упрощает его сервис. Статическая память для рабочего журнала составляет 500 записей
  • Возможность включать в параллель до 4 шт позволяет увеличить надежность системы ИБП и обеспечить полное соответствие стандарту TIA-942 для ЦОДов
  • Соответствует требованиям стандарта Energy Star к оборудованию современных ЦОДов

GES603DS3312035 DPS-Series 60 кВА /54 кВт GES803DS3312035 DPS-Series 80 кВА /72 кВт  GES104DS3312035 DPS-Series 100 кВА /90 кВт  GES124DS3312035 DPS-Series 120 кВА /108 кВт

Модель DPS-60K DPS-80K DPS-100K DPS-120K
Мощность кВА /кВт 60 / 54 80 /72 100 /90 120 /108
Вход
Напряжение, В 380/220, 400/230, 415/240 (3фазы 4проводника + заземление)
Диапазон напряжения, В 187-276 / 324-477 при полной нагрузке
140-276 / 242-477 при 70% нагрузке
Нелинейные гармонические искажения входного тока, % < 3
Частота, Гц 50 / 60 ± 5%
Коэффициент мощности 0.99
Выход
Напряжение В 380/220, 400/230, 415/240 (3фазы, 4 проводника + заземление)
Суммарный коэффициент гармоник, % ≤ 3
Регулирование напряжения.% ± 1 (статическое)
Частота Гц 50 / 60
Стабильность частоты Гц ± 0.05 (от встроенного генератора)
± 0,5 (синхронизация от входной сети)
Перегрузка ≤ 125%: 10 минут; ≤ 150%: 1 минута; > 150% : 1 сек
Коэффициент мощности 0,9
Дисплей: Светодиоды Основной вход, Резервный вход, Выпрямитель, Инвертор, Статический переключатель, Статус батареи
Дисплей: Экран Уровни напряжений, токов и частота на входе, выходе, байпасе, АКБ. Уровни нагрузки по фазам. Аварийные сообщения.
Интерфейс Стандартный RS232 x 1, SmartSlot x 2, выход с сухими контактами x 6,
вход с сухими контактами x 7
Дополнительные опции Плата SNMP, плата Modbus, плата релейных входов и выходов, блок датчиков окружающей среды, концентратор SNMP + 5 портов, Дистанционная панель
Параллельное подключение До 4 единиц
Аварийное отключение питания Местное и дистанционное
Статическая память для рабочего журнала 500 записей
Старт от батареи Да (опция)
КПД Эко /Нормальные режим 97% / 94%
Рабочая температура ˚С 0 ~ 40
Относительная влажность % 90 (без образования конденсата)
Уровень шума (на расст 1 м) дБА 70
Размеры, ШхГхВ, мм 520 x 975 x 1695
Вес кг 300 кг 330 кг 360 кг 390 кг

Время работы от батарей в зависимости от нагрузки мин. Power factor 0.8

Нагрузка 20 кВА 40 кВА 60 кВА 80 кВА
Шкаф 40х26Ah 25 8

Шкаф 40х40Ah 35 15 9 5

Время работы в мин в зависимости от нагрузки  Шкаф 575x914x1870 мм. Батарея с повышенным ресурсом 10 лет. Power factor 0.8


15 кВА 20 кВА 30 кВА 40 кВА 60 кВА 80 кВА Вес, кг
Шкаф BAT-S 83 60 36 25 14 10 900

Время работы в мин в зависимости от нагрузки Шкаф 1086x910x1888 мм. Батарея с повышенным ресурсом 10 лет. Power factor 0.8


60 кВА 80 кВА 100 кВА 120 кВА 160 кВА Вес, кг
Шкаф BAT-L 12280 24 15 10 7 - 1250

Время работы в мин в зависимости от нагрузки Шкаф 1086x910x1888 мм. Батарея с повышенным ресурсом 10 лет. Power factor 0.8


60 кВА 80 кВА 100 кВА 120 кВА 160 кВА Вес, кг
Шкаф BAT-L 12330 30 20 13 10 6 1400

Время работы в мин в зависимости от нагрузки Шкаф 1086x910x1888 мм. Батарея с повышенным ресурсом 10 лет. Power factor 0.8


60 кВА 80 кВА 100 кВА 120 кВА 160 кВА Вес, кг
Шкаф BAT-L 12500 49 35 24 18 12 2050
