Адаптеры Web/SNMP , ModBus, «сухие» контакты

Мониторинг состояния ИБП

Для контроля состояния ИБП, в том числе дистанционно, компания DELTA выпускает различные аппаратные и программные средства.

Аппаратные средства Delta Electronics (Web/DNMPадаптер, карта «Сухих» контактов, ModBus)

Система мониторинга и управления одинаково хорошо работает как с несколькими ИБП в небольшом офисе, так и с сотнями ИБП малой и большой мощности, расположенными на сравнительно большом расстоянии друг от друга.

Система аппаратных и программных средств DELTA обеспечивает возможность мониторинга и управления каждым ИБП и корректное сворачивание операционных систем без потери данных.

Аппаратные средства DELTA для мониторинга

Этот адаптер устанавливается в универсальный слот, которым оборудованы почти все ИБП DELTA.
Основные особенности:

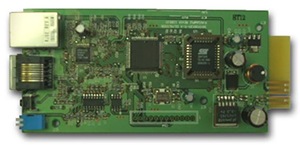

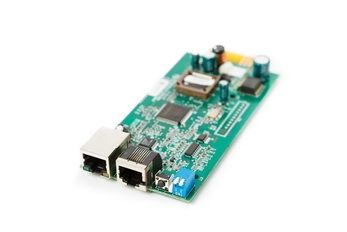

  • Встроенный SNMP агент и web-сервер.
  • Поддерживаемые протоколы: ARP, IP, ICMP, SNMPv1, SNMPv3 USM, UDP, TCP, HTTP, FTP, TFTP, SMTP, BOOTP, SNTP, DN и Telnet.
  • Защита входа в систему с помощью MD5.
  • Разграничение уровней доступа пользователей.
  • Обновление микропрограммного обеспечения TFTP.
  • Конфигурирование через FTP и в терминальном режиме.
  • Сохранение записей журнала событий ИБП в энергонезависимой ПЗУ.
  • Включение, выключение и тестирование ИБП по расписанию.
  • Вывод ПК из «спящего» режима передачей соответствующего пакета «Wake On LAN».
  • Отправка сообщений пользователям об отключении ИБП по электронной почте и через SNMP пакеты.
  • Поддержка ПО InsightPower Client для защиты рабочих групп.
  • Поддержка ПО InsightPower Manager для мониторинга всех ИБП в локальной сети.
  • ПО InsightPower EzSetting для удобного первоначального конфигурирования и обновления микропрограммы.
  • Поддержка нескольких языков интерфейса (с том числе, русского).

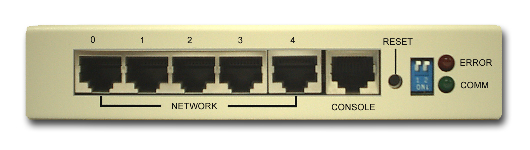

  • Интеллектуальный коммутирующий концентратор на 5 портов Ethernet 10/100Мб.
  • Встроенный SNMP-агент и web-сервер.
  • Поддерживаемые протоколы: ARP, IP, ICMP, SNMPv1, SNMPv3 USM, UDP, TCP, HTTP, FTP, TFTP, SMTP, BOOTP, SNTP, DN и Telnet.
  • Защита входа в систему с помощью MD5.
  • Разграничение уровней доступа пользователей.
  • Обновление микропрограммного обеспечения TFTP.
  • Конфигурирование через FTP и в терминальном режиме.
  • Сохранение записей журнала событий ИБП в энергонезависимой ПЗУ.
  • Включение, выключение и тестирование ИБП по расписанию.
  • Вывод ПК из «спящего» режима передачей соответствующего пакета «Wake On LAN».
  • Отправка сообщений пользователям об отключении ИБП по электронной почте и через SNMP пакеты.
  • Поддержка ПО InsightPower Client для защиты рабочих групп.
  • Поддержка ПО InsightPower Manager для мониторинга всех ИБП в локальной сети.
  • ПО InsightPower EzSetting для удобного первоначального конфигурирования и обновления микропрограммы.
  • Поддержка нескольких языков интерфейса (с том числе, русского).

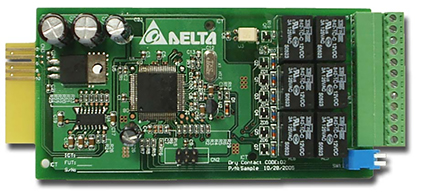

  • Информация о состоянии ИБП может передаваться с помощью 6 переключающих контактов реле.
  • Контакты можно запрограммировать для передачи информации о различных состояниях ИБП.
  • Задание задержки отключения ИБП.
  • Подача входного сигнала для отключения ИБП или выполнения проверки батарей.
  • Корректное отключения питания от одного до шести компьютеров.

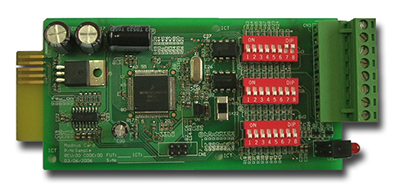

  • Повтор используемого ИБП протокола RS232 и преобразование в протокол RS422/485 Modbus.
  • Идентификационный номер устройства задается восемью DIP-переключателями в диапазоне от 0 до 255.
  • Легко устанавливаемый и коммутируемый DIP-переключателем резистор оконечной нагрузки линии RS422/485.
  • DIP-переключатели выбора скорости передачи и проверки на четность.
  • 2 светодиодных индикатора состояния связи.
  • Подключается к SNMP-карте или SNMP-концентратор DELTA.
  • Контроль температуры, влажности и задымления.
  • Контроль состояния четырех внешних контактных устройств обеспечения безопасности.

Технические характеристики:

Сетевой порт RJ-45
Температура 0…40 °С
Относительная влажность 10…80 %
Питание 9…24 В пост. тока (через разъем ИБП)
Потребляемая мощность Не более 1 Вт
Размеры (Д х Ш) 130 x 60 мм
Масса 58 г




Технические характеристики:

Сетевые порты RJ-45
Температура 0…40 °С
Относительная влажность 10…80 %
Источник питания 12 В пост. тока (сетевой адаптер 220-230В)
Потребляемая мощность Не более 4,5 Вт
Размеры (Ш х Г х В) 65 x 143 x 28 мм
Масса 320 г




Релейные входы/выходы:


Максимальные значения
Пост. напряжение Пост. ток
R1…R6 24 В 1 А
Вход 24 В 10 мА




Назначение входов и выходов:


GND-R: «Земля» реле
Common (Общий): 12...24 В пост. тока
Реле: Функция по умолчанию:
R1 Общая авария
R2 Исчезновение напряжения на входе
R3 Батарея разряжена
R4 ИБП в режиме байпаса
R5 Перегрузка
R6 Перегрев
Вход: дистанционное отключение или проверка батареи
Tx: Передача данных от ИБП на ПК (подключается к контакту 2 порта RS232)
Rx: Прием данных от ПК на ИБП (подключается к контакту 3 порта RS232)
GND-C: «Сигнальная земля», подключается к контакту 5 порта RS232)

ОТКЛ.
(по умолчанию)
ВКЛ.
SW1 Замыкающий Размыкающий
SW2 Настройки по умолчанию Настройки пользователя




Назначение входов и выходов

GND Земля для RS232
RS232-Tx Tx на ПК
RS232-Rx Rx от ПК
RS422-T+
RS422-D+
T+ для RS422 или D+ для RS485
RS422-T-
RS422-D-
T- для RS422 или D- для RS485
RS422-R+ R+ для RS422
RS422-R- R- для RS422




Технические характеристики:

Диапазон измерения температуры 0…65 °С
Точность измерения ± 2 % диапазона измерения
Диапазон измерения влажности 10…90 %
Точность измерения ± 8 % (диапазона измерения при 15…35 °C)
Входные контакты 4 комплекта
Контакт 1 Общий
Контакт 2 Датчик дыма
Контакт 3 Пожарный датчик
Контакт 4 Датчик воды
Контакт 5 Охранная сигнализация
Вид контакта Замыкающий или размыкающий
Размеры (Ш х Г х В) 60 х 50 х 18 мм
Масса 142 г
