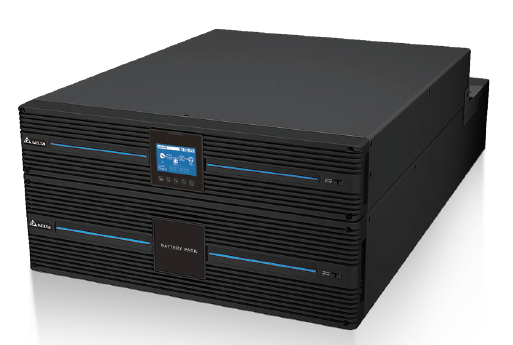

RT-серия, семейство Amplon (5, 6, 8 и 10 кВА)

Единичный PF – кВА=кВт

Два варианта исполнения – «Премиум» (тип S) и «Эконом» (типL)

Встроенные розетки и ручной байпас для варианта «Премиум»

Лучшее решение для надёжного питания нагрузки с высокой доступностью и производительностью.

Программируемое питание нагрузок с учетом приоритета

ИБП Amplon RT Series 5-10 кВА это ИБП двойного преобразования, который имеет самые компактные размеры в своём классе, высокую плотность мощности и несколько вариантов исполнения, для соответствия различным требованиям заказчиков. Единичный выходной коэффициент мощности позволяет подключить больше полезной нагрузки, а эффективность использования энергии определяется высочайшим КПД двойного преобразования, до 96,5%, и 99% в эко режиме. Также RT Series 5-10 кВА может работать со стандартными Li-Ion батарейными модулями производства Delta Electronics, которые обеспечивают высокую плотность мощности и имеют ряд других преимуществ, по сравнению со свинцово кислотными батареями. RT Series 5-10 кВА может работать в параллель до 4 штук, что делает этот ИБП идеальным для использования в критических приложениях, таких как серверные и телекоммуникационные комнаты и центры обработки данных.

Доступноcть и гибкость

  • Технология двойного преобразования с нулевым временем переключения на батарею
  • Широкое окно входного напряжения при работе с плохими параметрами входной сети увеличивает срок службы батарей.
  • ИБП может запускаться без батарей
  • С помощью программируемых выходных розеток можно автоматически отключать не критическую нагрузку при переходе на батарею, чтобы сохранить больше энергии для питания критической
  • Может работать в параллель до 4 штук в режиме резервирования или расширения мощности
  • Батареи с горячей заменой, могут меняться во время работы без выключения ИБП
  • Свинцово кислотные (VRLA) или Li-Ion батарейные модули доступны для наращивания времени автономной работы
  • ИБП с увеличенным временем автономии позволяет менять отдельные батарейные модули при выходе их из строя, без замены всего батарейного массива, что снижает стоимость восстановления работоспособности, и, соответственно, стоимость владения
  • Для ИБП со стандартным временем автономии блок розеток и ручной байпас входят в комплект поставки.
  • Для моделей с увеличенным временем автономии внешний ручной байпас опционален
  • Монтируемый в стойке кабинет распределения питания ( rRPP ) предназначен для распределения и контроля питания на выходе
  • Параллельная система ИБП может работать с общей батареей

Эффективность и надежность

  • Выходной коэффициент мощности равен единице (то есть выходная мощность в кВА равна выходной мощности в кВт). Это гарантирует, что номинальная выходная мощность не уменьшается в зависимости от нагрузки
  • Снижение расходов на электроэнергию благодаря лучшему в своем классе КПД до 96,5 % в нормальном режиме и 99 % в экономичном режиме
  • Автоматическое регулирование скорости вентилятора максимально увеличивает КПД cистемы, значительно сокращает акустический шум и увеличивает срок службы батареи
  • Функция обнаружения и сигнализации отказа вентилятора облегчает техобслуживание и ремонт

Возможности по управлению

  • Интеллектуальная система управления батареями увеличивает срок их службы и позволяет использовать батареи с максимальной эффективностью. Функция обнаружения старения батарей отслеживает их состояние для организации профилактического техобслуживания. Трехступенчатый алгоритм зарядки предотвращает непрерывный компенсирующий заряд на этапе паузы для продления срока службы батареи
  • Удобное местное управление с помощью дружественного многоязычного интерфейса на ЖК дисплее
  • Различные типы коммуникационных интерфейсов, включая порты USB, RS-232 и RS-485, мини-слот, порт дистанционного аварийного отключения электропитания и дистанционного включения/отключения инвертора, а также встроенные сухие контакты для контроля и сигнализации рабочих состояний системы
  • ПО управления ИБП, такое как ShutdownAgent и InfraSuite Device Manager, позволяет пользователям контролировать состояние ИБП и защиту ответственных нагрузок

UPS502R2RT2N035 ИБП RT-Series 5 кВА/5 кВт, без батарей 2U, RT 5kVA L
UPS602R2RT2N035 ИБП RT-Series 6 кВА/6 кВт, без батарей 2U, RT 6kVA L
UPS802R2RT2N035 ИБП RT-Series 8 кВА/8 кВт, без батарей 2U, RT 8kVA L
UPS103R2RT2N035 ИБП RT-Series 10 кВА/10 кВт, без батарей 2U, RT 10kVA L
UPS502R2RT0B035 ИБП RT-Series 5 кВА/5 кВт, с батареями и розетками, 4U, RT 5kVA S
UPS602R2RT0B035 ИБП RT-Series 6 кВА/6 кВт, с батареями и розетками, 4U, RT 6kVA S
UPS802R2RT0B035 ИБП RT-Series 8 кВА/8 кВт, с батареями и розетками, 5U, RT 8kVA S
UPS103R2RT0B035 ИБП RT-Series 10 кВА/10 кВт, с батареями и розетками, 5U, RT 10kVA S
GES161B107035 Батарейный модуль RT 5-20kVA 2U EBC 16x7Ah
GES201B109035 Батарейный модуль RT 5-20kVA 3U EBC 20x9Ah
GES021B704035 RT 5-20kVA, li-ion EBC chassis
099114191A RT 5-20kVA Li-ion battery module

Модель   RT-5K RT-6K RT-8K RT-10K
Номинальная мощность   5кВА/5кВт 6кВА/6кВт 8кВА/8кВт 10кВА/10кВт
Вход Диапазон напряжения 100~280В (одна фаза, 2 провода плюс заземление)
    100~175В с линейным понижением номинальной мощности при нагрузке 50~100%
  Частота 40~70 Гц
  Коэффициент мощности > 0,99 (при полной нагрузке)
  Коэффициент нелинейных искажений тока (iTHD) < 3%
  Входные подключения Вводной клеммный блок x 1

Выход Коэффициент мощности Единица
  Напряжение 200, 208, 220, 230, 240 В перем. тока (одна фаза)

  Частота 50/60 Гц ± 0,05 Гц
  Коэффициент нелинейных искажений напряжения < 2 % (при линейной нагрузке)
  Перегрузочная способность ≤ 105 %: непрерывная работа; 106 ~ 125 %: 5 мин.; 126 ~ 150 %: 1 мин.; > 150 %: 500 мс

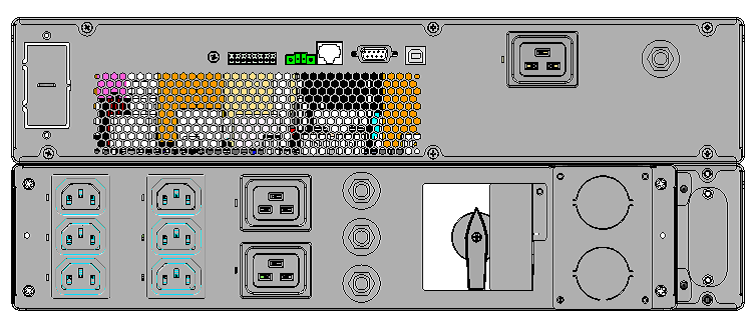

Розетки Модель со стандартным временем автономной работы (S) C13 x 6, C19 x 2, клеммный блок x 1 C13 x 6, C19 x 4, клеммный блок x 1
    Группа выходных розеток: C19 x 1 Группа выходных розеток: C19 x 1
  Модель со увеличенным временем автономной работы (L) Клеммный блок x 1
    Группа выходных розеток: клеммный блок x 1
КПД Нормальный режим до 95,5 %
  Экономичный режим до 99 %
Напряжение батареи Модель со стандартным временем автономной работы (S) 192 В пост. тока 192 В пост. тока 240 В пост. тока 240 В пост. тока
  Модель со увеличенным временем автономной работы (L) 144 В пост. тока*, 192 ~ 264 В пост. Тока
Зарядный ток Модель со стандартным временем автономной работы (S) 1A (по умолчанию) 1,5 A (по умолчанию)
  Модель со увеличенным временем автономной работы (L) до 8 А
Уровень шума   48 дБ 50 дБ
Дисплей   ЖК дисплей с многоязычным интерфейсом
Коммуникационные интерфейсы   1 слот MINI, 2 параллельных порта**, 2 порта USB, 1 порт RS232, 1 порт RS485, 1 порт REPO / ROO (дистанционное аварийное отключение электропитания / дистанционное вкл/откл. инвертора), 4 сухих контакта
Размеры (Ш × Г × В) Модель со стандартным временем автономной работы (S) 440 × 665 × 176 мм 440 × 750 × 218 мм
  Модель со увеличенным временем автономной работы (L) 440 × 430 × 88,2 мм 440 × 565 × 88,2 мм
Масса Модель со стандартным временем автономной работы (S) 54 кг 54 кг 85,5 кг 85,5 кг
  Модель со увеличенным временем автономной работы (L) 10,9 кг 10,9 кг 15,2 кг 15,2 кг
Окружающая среда Рабочая температура 0 ~ 55 °C***
  Относительная влажность 5 ~ 95 % (без образования конденсата)
* Снижение до нагрузки 70 %
** Применимо только к модели ИБП RT 5-10 кВА с увеличенным временем автономной работы
*** При рабочей температуре 40 ~ 50 °C номинальная мощность ИБП снижается до уровня 75 %
Характеристики могут быть изменены без предварительного уведомления.

Время автономной работы для ИБП RT 5, 6, 8, и 10 кВА типа L от батарей при разных нагрузках, мин.
Для батарей GES161B107035 - 16 батарей - 7А/ч
Для ИБП от 8 кВА и выше требуется перенастраивать количество батарей через меню
Нагрузка Вт 1 Батарея 2 Батареи 3 Батареи 4 Батареи 5 Батарей 6 Батарей
500 135 285 480 600 720 1080
750 70 160 280 400 520 600
1000 50 130 170 280 360 480
1250 40 80 140 190 220 300
1500 27 60 120 170 190 260
1750 23 50 100 140 170 200
2000 20 45 80 120 150 180
2250 17 40 65 110 135 160
2500 14 35 58 100 125 140
2750 12 32 50 90 120 130
3000 11 29 45 80 115 125
3250 9 26 40 60 110 120
3500 7 24 38 55 100 110
3750 6.5 22 35 50 85 100
4000 6 19 32 47 65 90
4250 5.5 17 30 45 55 80
4500 5 16 27 43 52 70
4750 5 15 25 40 50 60
5000 4.5 14 24 37 48 58
5250 4.5 13 23 35 47 56
5500 4 12 22 32 45 53
5750 3.5 11 21 30 43 50
6000 3 10.5 20 28 40 48
6250 - 10 19 27 37 47
6500 - 9.5 18 26 34 46
6750 - 9 17 25 32 44
7000 - 8.5 16 24 30 42
7250 - 8 15 23 29 40
7500 - 7.5 14 22 28 38
7750 - 7 13 21 27 36
8000 - 6.5 12.5 20 26 34
8250 - 6 12 19 25 32
8500 - 5.5 11.5 18 24 30
8750 - 5 11 17 23 28
9000 - 5 10.5 16 22 26
9250 - 4.5 10 15.5 21 25
9500 - 4.5 9.5 15 20 24
9750 - 4 9 14.5 19 23
10000 - 3 8 14 18 22

Время автономной работы для ИБП RT 5, 6, 8 и 10 кВА типа L от батарей при разных нагрузках, мин
Для батарей GES201B109035 - 20 батарей - 9А/ч
Для ИБП 5 и 6 кВА требуется перенастраивать количество батарей через меню
Нагрузка Вт 1 Батарея 2 Батареи 3 Батареи 4 Батареи 5 Батарей 6 Батарей
500 150 360 720 900 1200 1500
1000 80 210 300 480 600 900
1500 50 120 240 300 400 480
2000 38 80 140 230 290 380
2500 27 60 100 150 220 280
3000 23 50 80 115 140 240
3500 17 40 70 100 120 150
4000 14 37 60 80 110 130
4500 12 32 50 70 90 115
5000 10 27 45 63 80 100
5500 9 25 40 55 70 90
6000 8 22 37 50 65 80
6500 7 19 34 45 60 73
7000 6.5 17 31 40 55 68
7500 6 15 28 38 50 63
8000 5.5 14 26 36 46 60
8500 5 13.5 24 34 43 55
9000 4.5 13 22 32 40 50
9500 4 12.5 20 30 38 45
10000 3.5 12 18 28 36 43

Время автономной работы для ИБП RT 5 и 6 кВА типа S от батарей при разных нагрузках, мин.
Для батарей GES161B107035 - 16 батарей - 7А/ч
Нагрузка Вт Внутренняя батарея +1 батарея +2 батареи +3 батареи +4 батареи +5 батарей
500 135 285 480 600 720 1080
750 70 160 280 400 520 600
1000 50 130 170 280 360 480
1250 40 80 140 190 220 300
1500 27 60 120 170 190 260
1750 23 50 100 140 170 200
2000 20 45 80 120 150 180
2250 17 40 65 110 135 160
2500 14 35 58 100 125 140
2750 12 32 50 90 120 130
3000 11 29 45 80 115 125
3250 9 26 40 60 110 120
3500 7 24 38 55 100 110
3750 6.5 22 35 50 85 100
4000 6 19 32 47 65 90
4250 5.5 17 30 45 55 80
4500 5 16 27 43 52 70
4750 5 15 25 40 50 60
5000 4.5 14 24 37 48 58
5250 4.5 13 23 35 47 56
5500 4 12 22 32 45 53
5750 3.5 11 21 30 43 50
6000 3 10.5 20 28 40 48

Время автономной работы для ИБП RT 8 и 10 кВА типа S от батарей при разных нагрузках, мин. Для батарей GES201B109035 - 20 батарей - 9А/ч
Нагрузка Вт Внутренняя батарея +1 батарея +2 батареи +3 батареи +4 батареи +5 батарей
500 150 360 720 900 1200 1500
1000 80 210 300 480 600 900
1500 50 120 240 300 400 480
2000 38 80 140 230 290 380
2500 27 60 100 150 220 280
3000 23 50 80 115 140 240
3500 17 40 70 100 120 150
4000 14 37 60 80 110 130
4500 12 32 50 70 90 115
5000 10 27 45 63 80 100
5500 9 25 40 55 70 90
6000 8 22 37 50 65 80
6500 7 19 34 45 60 73
7000 6.5 17 31 40 55 68
7500 6 15 28 38 50 63
8000 5.5 14 26 36 46 60
8500 5 13.5 24 34 43 55
9000 4.5 13 22 32 40 50
9500 4 12.5 20 30 38 45
10000 3.5 12 18 28 36 43
