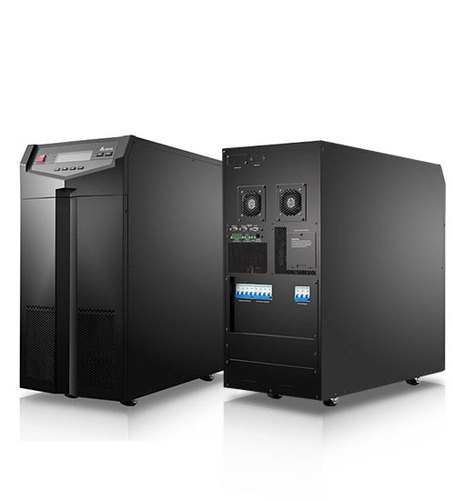

HPH, семейство Ultron 60 – 120кВА

Широкие возможности применения

ИБП серии HPH предназначены как для защиты IT нагрузки (ответственных серверов, сегментов ЛВС, рабочих станций, коммуникационного, офисного оборудования), так и промышленного оборудования с импульсным потреблением.

ИБП может использоваться для защиты практически любого оборудования с повышенными требованиями к качеству электропитания в самых сложных условиях эксплуатации.

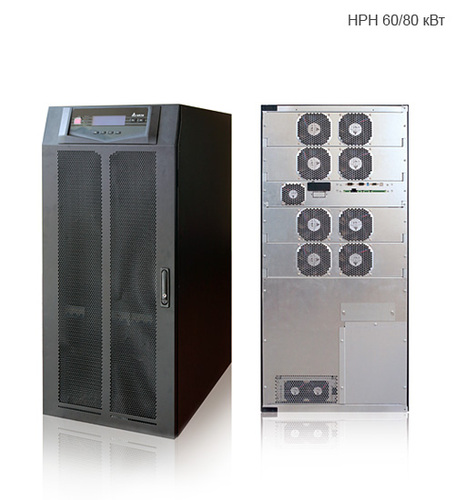

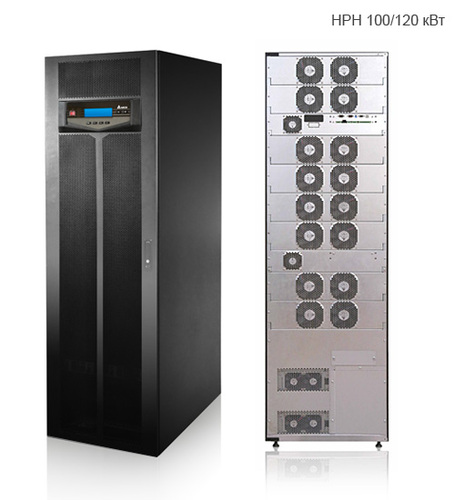

HPH-серия, ИБП – мощностью 60, 80, 100 и 120 кВА/кВт

Преимущества ИБП HPH 60 – 120 кВА, семейства Ultron:

  • Хорошее соотношение цена / качество

Лучшие в своём классе КПД и коэффициент мощности

  • Одинаково эффективно питает активные и реактивные нагрузки, (кВА = кВт) во всём диапазоне мощности
  • Благодаря разработанному Delta инновационному трёхкаскадному инвертору и трёхфазной схеме коррекции коэффициента мощности (PFC), ИБП серии HPH обладает низким коэффициентом нелинейных искажений тока iTHD < 3 % и высоким КПД, который в режиме двойного преобразования достигает 96 %.
  • ИБП максимально «дружен» с ДГУ – в «спарке» с ДГУ можно иметь минимальный запас по мощности

Гарантированная надёжность

  • Широкий диапазон входного напряжения позволяет ИБП работать в нестабильных электросетях, при этом увеличивая срок службы аккумуляторных батарей.
  • Резервирование вспомогательного питания и вентиляторов повышает надёжность системы.
  • Технология цифровой обработки сигнала (DSP) сокращает количество электронных компонентов, что приводит к уменьшению частоты отказов.
  • ИБП имеет в базовой комплектации встроенный ручной переключатель байпаса, который  обеспечивает бесперебойное питание нагрузки в во время технического обслуживания ИБП.

 Гибкость

  • Резервирование по принципу N+X и горячий резерв.
  • Регулируемые ток и напряжение заряда позволяют использовать ИБП с аккумуляторами большой емкости

Исключительное удобство управления и обслуживания

  • Доступ через переднюю дверцу к установленным на лотках аккумуляторным батареям упрощает и ускоряет их замену без отключения ИБП (модели HPH-B / BN).
  • Доступ спереди к легко заменяемым внутренним компонентам облегчает и ускоряет выполнение технического обслуживания.
  • Различные коммуникационные интерфейсы для дистанционного контроля и управления ИБП.
  • Усовершенствованное программное обеспечение для удаленного управления завершением работы, просмотра и анализа записей в журнале событий

Компания Delta Electronics обеспечивает высокое качество, инновационные (свыше 2000 патентов), энергоэффективные и надежные ИБП одновременно с отличным соотношением цена / качество.

На сегодня Delta – один из крупнейших производителей ИБП в мире, на своих производственных мощностях Delta выпускает не только ИБП собственной разработки, но и ИБП известнейших мировых брендов (ОЕМ производство).

GES603HH330035 – ИБП HPH серии 60кВА/кВт
GES803HH330035 – ИБП HPH серии 80кВА/кВт
GES104HH330035 – ИБП HPH серии 100кВА/кВт
GES124HH330035 – ИБП HPH серии 120кВА/кВт

Модель HPH-60K HPH-80K HPH-100K HPH-100K
Мощность кВА/кВт 60/60 80/80 100/100 120/120
Напряжение на входе, 380/220, 400/230, 415/240 В (3 фазы, 4 провода плюс земля)
Диапазон входных напряжений 40 % ~ 20 %, 242~477(фаза-фаза)/ 140~276 (фаза-нейтраль)
Нелинейные гармонические искажения входного тока < 3
Входной коэффициент мощности > 0.99 (при полной нагрузке)
Частота 50/60Гц
Напряжение на выходе, 380/220, 400/230, 415/240 (3 фазы, 4-проводника плюс заземление)
Выходной коэффициент мощности 1 (кВА = кВт)
Пределы регулирования напряжения ±1%
Суммарный коэффициент гармоник выходного напряжения < 2% (при линейной нагрузке)
Частота на выходе 50/60Гц
Перегрузочная способность ≤ 105 %: непрерывная работа; от 106 % до 125 %: 10 мин; от 126 % до 150 %: 1 мин; > 150 %: 1 с
Коммуникационные Интерфейсы 1 слот SMART, 1 слот MINI, 2 параллельных порта,
1 порт RS232, 1 порт REPO (дистанционное аварийное отключение электропитания),
1 порт определения зарядного устройства,
2 входа с сухими контактами, 6 выходов с сухими контактами,
1 порт USB
Безопасность и ЭМС CE, МЭК 62040-1, МЭК 602040-2
Номинальное напряжение батарей ±240 В пост. Тока (480В со средней точкой)
Тип батарей Свинцово-Кислотные (VRLA) или никель-кадмиевые
Колличество батарей 32-46 шт.
Ток заряда 10А 15А 20А 20А
Напряжение заряда Компенсирующий заряд: ±272 ± 2 В пост. тока;
Уравнивающий заряд: ±280 ± 2 В пост. тока
Параллельное резервирование Да, параллельное включение до 4 ИБП
Аварийное отключение питания Да (местное и дистанционное)
Выключатель сервисного байпаса Да
КПД Нормальный / ЭКО режим 96 / 99% (эффективность ИБП моделей HPH испытана TÜV)
Рабочая температура 0 ~ 40
Относительная влажность 5~95 % (без конденсации влаги)
Уровень шума (на расстоянии 1м) < 65 дБ(А)
Степеь защиты IP20
Размеры (ШхГхВ, мм) 520 x 800 x 1175 мм 520 x 800 x 1760 мм
Масса 187 кг 191 кг 312 кг 312 кг

Время работы от батарей, мин. Power factor 0.8

Нагрузка /Батареи 30 кВА 40 кВА 50 кВА 60 кВА 70 кВА 80 кВА 90 кВА 100 кВА 110 кВА 120 кВА
HRL12-55 30 22 15 10 7 5 3 - - -
HRL12-75 48 32 22 18 13 11 9 7 5 4
HRL12-370W 60 41 30 24 19 16 13 11 9 7
HRL12-90 70 47 35 27 21 18 15 12 10 8
HRL12-100 75 60 45 35 26 21 18 15 13 11
HRL12-560W 80 75 60 45 37 28 26 22 20 17
HRL12-600W 90 80 70 53 40 70 30 27 25 20
HRL12-140 100 80 51 40 32 27 22 19 17 15
