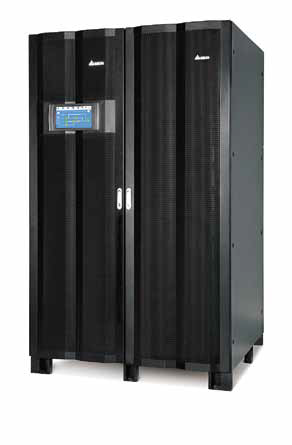

DPH-серия 300, 500, 600кВА, семейство Modulon

Гарантированная Доступность

Инновационные модульные ИБП Delta отвечают растущей потребности в увеличенной плотности мощности, высокой эффективности и исключительной надежности.

Лучшая в мире плотность мощности

  • Силовой модуль мощностью 55кВА/50кВт занимает всего 3U, это лучший показатель по плотности мощности среди всех ИБП в мире.
  • Модульные ИБП Modulon DPH-Series обеспечивают надежную защиту мегаваттных ЦОД при значительном снижении совокупной стоимости владения.

Превосходная эффективность

  • Наименьшая занимаемая площадь для ИБП мощностью 500 кВА, 500 кВА в одной стойке, и 600 кВА в двух стойках обеспечивают лучшее использование полезного пространства по сравнению с конкурентами
  • Значительное сокращение расходов на оплату энергии благодаря тому, что КПД в нормальном режиме достигает 96,5 %, а в экономичном режиме – 99 %
  • Эко режим с функцией агрегирования нагрузки для максимальной эффективности ИБП

Исключительная надежность

  • Полностью модульная конструкция и возможность горячей замены основных компонентов сводит к нулю среднее время ремонта и, соответственно, риск простоев
  • Резервирование компонентов и двойная шина CAN обеспечивают максимальную готовность и исключают риск отказа системы вследствие отказа одного элемента. ИБП имеет две платы параллельной работы, система параллельной работы зарезервирована с уровнем 2N
  • Модульный ИБП расширяется в соответствии с ростом Вашего бизнеса благодаря возможности параллельного подключения до 8 ИБП общей мощностью 4,8 МВА

Широкие возможности управления

  • Цветной сенсорный 10-дюймовый дисплей с дружественным интерфейсом упрощает местное управление ИБП
  • Возможность отображения на дисплее информации от датчиков охранной и пожарной сигнализации, температуры и влажности
  • ИБП может работать с литий ионными батареями.
  • Если батареи, подключенные к ИБП, оборудованы системой управления аккумуляторными батареями (BMS), то информация об их состоянии отображается на ЖК дисплее ИБП, в том числе при подключении к ИБП литий ионных батарей производства Delta Electronics информация об их состоянии отображается на его ЖК дисплее.

Компания Delta Electronics обеспечивает высокое качество, инновационные (свыше 2000 патентов), энергоэффективные и надежные ИБП одновременно с отличным соотношением цена / качество.

На сегодня Delta – один из крупнейших производителей ИБП в мире, на своих производственных мощностях Delta выпускает не только ИБП собственной разработки, но и ИБП известнейших мировых брендов (ОЕМ производство).

UPS304DH33A2035 - Системное шасси DPH 300kVA (до 6-ти модулей)
UPS504DH33A1035 - Системное шасси DPH 500kVA (до 9-ти модулей)
UPS304DH33A2035 - Системное шасси DPH 600kVA (до 12-ти модулей)
3915101540-S Силовой модуль 50кVA/50KW или 55кVA/50KW устанавливается в меню ИБП.

Модель Система DPH 300 Система DPH 500 Система DPH 600
Номинальная мощность кВА 100, 150, 200, 250, 300 300, 350, 400, 450, 500 500, 550, 600
кВт 100, 150, 200, 250, 300 300, 350, 400, 450, 450 500, 550, 600
Количество силовых модулей до 6 до 9 до 12
Вход Номинальное напряжение 220/380 В, 230/400 В, 240/415 В (3 фазы, 4 провода плюс земля)
Диапазон напряжения 176 ~ 276 В пер. тока (при 100 % нагрузки)
Коэффициент нелинейных искажений тока < 3 %
Коэффициент мощности > 0,99
Диапазон частоты 40 ~ 70 Гц
Выход Напряжение 220/380 В, 230/400 В, 240/415 В (3 фазы, 4 провода плюс земля)
Коэффициент нелинейных искажений напряжения ≤ 0,5 % (при линейной нагрузке)
Пределы регулирования напряжения ± 1 % (статический режим)
Частота 50/60 ± 0,05 Гц
Перегрузочная способность При нагрузке ≤ 125 %: 10 мин; ≤ 150 %: 1 мин; > 150 %: 1 с
Индикация Цветной сенсорный 10-дюймовый дисплей
Интерфейсы Стандартные RS232 x 1, параллельный порт x 4, USB тип А x 2, USB тип В х 1, ModBus x 1, Smart слот x 1, REPO x 1, EPO x 1, вход с сухим контактом x 4, выход с сухим контактом x 6, сухой контакт датчика температуры батареи x 4, сухой контакт обнаружения внешнего переключателя x 4, BMS (RJ45) x 1, Ethernet x 1
Дополнительные Плата релейных входов и выходов, разъем кабеля датчика температуры в кабинете
Соответствие стандартам Безопасность CE
КПД Нормальный режим до 96,5 %
Экономичный режим < 99 %
Аккумуляторные батареи Номинальное напряжение ±240 В пост. Тока
Напряжение заряда ± 272 В (регулируется от 204 В до 312 В)
Защита от глубокого разряда Да
Окружающая среда Рабочая температура 0 ~ 40 °С
Относительная влажность 0 ~ 90 % (без образования конденсата)
Уровень шума (на расстоянии 1 м) < 75 дБ < 80 дБ < 85 дБ
Степень защиты IP20
Прочие Параллельное резервирование и расширение Резервирование модулей и системы; максимум 8 ИБП
Аварийное отключение питания Дистанционное (по умолчанию) и местное (опция)
Холодный пуск Да
Размеры и масса Размеры (Ш х Г х В) 600 х 1100 х 2000 мм 1200 х 1100 х 2000 мм
Масса: ИБП без силовых модулей 311 кг 317 кг 605 кг
Масса: силовой модуль 50 кВт (дополнительно) 36 кг

Инструкции DPH-серия 300, 500, 600кВА, семейство Modulon
