Входное сопротивление длинной линии. Переходные процессы в цепях с распределенными параметрами.

Входное сопротивление длинной линии

Входным сопротивлением длинной линии (цепи с распределенными параметрами) называется такое сосредоточенное сопротивление, подключение которого вместо линии к зажимам источника не изменит режим работы последнего.

В общем случае для линии с произвольной нагрузкой для входного сопротивления можно записать

. (1)

Полученное выражение показывает, что входное сопротивление является функцией параметров линии и , ее длины и нагрузки . При этом зависимость входного сопротивления от длины линии, т.е. функция , не является монотонной, а носит колебательный характер, обусловленный влиянием обратной (отраженной) волны. С ростом длины линии как прямая, так соответственно и отраженная волны затухают все сильнее. В результате влияние последней ослабевает и амплитуда колебаний функции уменьшается. При согласованной нагрузке, т.е. при , как было показано ранее, обратная волна отсутствует, что полностью соответствует выражению (1), которое при трансформируется в соотношение

.

Такой же величиной определяется входное сопротивление при .

При некоторых значениях длины линии ее входное сопротивление может оказаться чисто активным. Длину линии, при которой вещественно, называют резонансной. Как и в цепи с сосредоточенными параметрами, резонанс наиболее ярко наблюдается при отсутствии потерь. Для линии без потерь на основании (1) можно записать

. (2)

Из (2) для режимов холостого хода (ХХ) и короткого замыкания (КЗ), т.е. случаев, когда потребляемая нагрузкой активная мощность равна нулю, соответственно получаем:

; (3)
. (4)

Исследование характера изменения в зависимости от длины линии на основании (3) показывает, что при по модулю изменяется в пределах и имеет емкостный характер, а при - в пределах и имеет индуктивный характер. Такое чередование продолжается и далее через отрезки длины линии, равные четверти длины волны (см. рис. 1,а).

В соответствии с (4) аналогичный характер, но со сдвигом на четверть волны, будет иметь зависимость при КЗ (см. рис. 1,б).

Точки, где , соответствуют резонансу напряжений, а точки, где , - резонансу токов.

Таким образом, изменяя длину линии без потерь, можно имитировать емкостное и индуктивное сопротивления любой величины. Поскольку длина волны есть функция частоты, то аналогичное изменение можно обеспечить не изменением длины линии, а частоты генератора. При некоторых частотах входное сопротивление цепи с распределенными параметрами также становится вещественным. Такие частоты называются резонансными. Таким образом, резонансными называются частоты, при которых в линии укладывается целое число четвертей волны.

Переходные процессы в цепях с распределенными параметрами

Переходные процессы в цепях с распределенными параметрами имеют характер блуждающих волн, распространяющихся по цепи в различных направлениях. Эти волны могут претерпевать многократные отражения от стыков различных линий, от узловых точек включения нагрузки и т.д. В результате наложения этих волн картина процессов в цепи может оказаться достаточно сложной. При этом могут возникнуть сверхтоки и перенапряжения, опасные для оборудования.

Переходные процессы в цепях с распределенными параметрами возникают при различных изменениях режимов их работы: включении-отключении нагрузки, источников энергии, подключении новых участков линии и т.д. Причиной переходных процессов в длинных линиях могут служить грозовые разряды.

Уравнения переходных процессов в цепях с распределенными параметрами

При рассмотрении схемы замещения цепи с распределенными параметрами были получены дифференциальные уравнения в частных производных

; (5)
(6)

Их интегрирование с учетом потерь представляет собой достаточно сложную задачу. В этой связи будем считать цепь линией без потерь, т.е. положим и . Такое допущение возможно для линий с малыми потерями, а также при анализе начальных стадий переходных процессов, часто наиболее значимых в отношении перенапряжений и сверхтоков.

С учетом указанного от соотношений (5) и (6) переходим к уравнениям

(7)
(8)

Для получения уравнения (7) относительно одной переменной продифференцируем (7) по х, а (8) – по t:

; (9)
. (10)

Учитывая, что для линии без потерь , после подстановки соотношения (10) в (9) получим

. (11)

Аналогично получается уравнение для тока

. (12)

Волновым уравнениям (11) и (12) удовлетворяют решения

;

.

Как и ранее, прямые и обратные волны напряжения и тока связаны между собой законом Ома для волн

и ,

где .

При расчете переходных процессов следует помнить:

  1. В любой момент времени напряжение и ток в любой точке линии рассматриваются как результат наложения прямой и обратной волн этих переменных на соответствующие величины предшествующего режима.
  2. Всякое изменение режима работы цепи с распределенными параметрами обусловливает появление новых волн, накладываемых на существующий режим.
  3. Для каждой волны в отдельности выполняется закон Ома для волн.
Как указывалось, переходный процесс в цепях с распределенными параметрами характеризуется наложением многократно отраженных волн. Рассмотрим многократные отражения для двух наиболее характерных случаев: подключение источника постоянного напряжения к разомкнутой и короткозамкнутой линии.

Переходные процессы при включении на постоянное напряжение
разомкнутой и замкнутой на конце линии

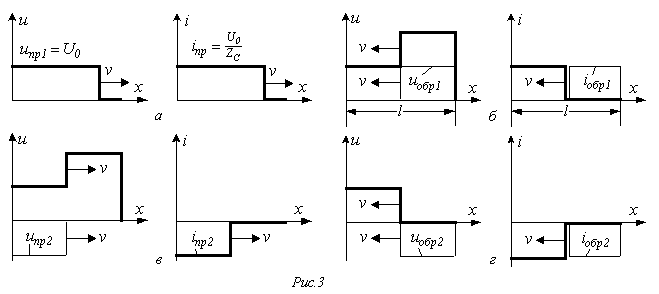

При замыкании рубильника (см. рис. 2) напряжение в начале линии сразу же достигает величины , и возникают прямые волны прямоугольной формы напряжения и тока , перемещающиеся вдоль линии со скоростью V (см. рис. 3,а).Во всех точках линии, до которых волна еще не дошла, напряжение и ток равны нулю.Точка, ограничивающая участок линии, до которого дошла волна, называется фронтом волны. В рассматриваемом случае во всех точках линии, пройденных фронтом волны, напряжение равно , а ток - .

Отметим, что в реальных условиях форма волны, зависящая от внутреннего сопротивления источника, параметров линии и т.п., всегда в большей или меньшей степени отличается от прямоугольной.

Кроме того, при подключении к линии источника с другим законом изменения напряжения форма волны будет иной. Например, при экспоненциальном характере изменения напряжения источника (рис. 4,а) волна будет иметь форму на рис. 4,б.

В рассматриваемом примере с прямоугольной волной напряжения при первом пробеге волны напряжения и тока (см. рис. 3,а) независимо от нагрузки имеют значения соответственно и , что связано с тем, что волны еще не дошли до конца линии, и, следовательно, условия в конце линии не могут влиять на процесс.

В момент времени волны напряжения и тока доходят до конца линии длиной l, и нарушение однородности обусловливает появление обратных (отраженных) волн. Поскольку в конце линия разомкнута, то

,

откуда и .

В результате (см. рис. 3,б) напряжение в линии, куда дошел фронт волны, удваивается, а ток спадает до нуля.

В момент времени , обратная волна напряжения, обусловливающая в линии напряжение , приходит к источнику, поддерживающему напряжение . В результате возникает волна напряжения и соответствующая волне тока (см. рис. 3,в).

В момент времени волны напряжения и тока подойдут к концу линии. В связи с ХХ и (см. рис. 3,г). Когда эти волны достигнут начала линии, напряжение и ток в ней окажутся равными нулю. Следовательно, с этого момента переходный процесс будет повторяться с периодичностью .

В случае короткозамкнутой на конце линии в интервале времени картина процесса соответствует рассмотренной выше. При , поскольку в конце линии и , что приведет к возрастанию тока в линии за фронтом волны до величины . При от источника к концу линии будет двигаться волна напряжения и соответствующая ей волна тока , обусловливающая ток в линии, равный , и т. д. Таким образом, при каждом пробеге волны ток в линии возрастает на .

Отметим, что в реальном случае, т.е. при наличии потерь мощности, напряжение в линии в режиме ХХ постепенно выйдет на уровень, определяемый напряжением источника, а ток в режиме КЗ ограничится активным сопротивлением и проводимостью линии, а также внутренним сопротивлением источника.

Литература

  1. Бессонов Л.А. Теоретические основы электротехники: Электрические цепи. Учеб. для студентов электротехнических, энергетических и приборостроительных специальностей вузов. –7-е изд., перераб. и доп. –М.: Высш. шк., 1978. –528с.
  2. Теоретические основы электротехники. Учеб. для вузов. В трех т. Под общ. ред. К.М.Поливанова. Т.2. Жуховицкий Б.Я., Негневицкий И.Б. Линейные электрические цепи (продолжение). Нелинейные цепи. –М.:Энергия- 1972. –200с.
  3. Основы теории цепей: Учеб. для вузов /Г.В.Зевеке, П.А.Ионкин, А.В.Нетушил, С.В.Страхов. –5-е изд., перераб. –М.: Энергоатомиздат, 1989. -528с.

Контрольные вопросы и задачи

  1. Какой характер имеет зависимость входного сопротивления линии от ее длины и почему?
  2. С помощью чего можно изменять характер и величину входного сопротивления цепи с распределенными параметрами?
  3. Какое допущение лежит в основе анализа переходных процессов в длинных линиях?
  4. Каким законом связаны волны напряжения и тока в переходных режимах?
  5. Линия без потерь имеет длину , фазовая скорость волны . При каких частотах в ней будут иметь место минимумы и максимумы входного сопротивления?

    Ответ: .

  6. При каких длинах линии без потерь в ней будут наблюдаться резонансные явления, если фазовая скорость равна скорости света, а частота ?

    Ответ: .

  7. Постройте эпюры распределения напряжения и тока вдоль линии, питаемой от источника постоянного напряжения, при включении и отключении в ее конце резистивной нагрузки.
