Подключение 3ф ИБП Eaton 9355

1. Предупреждение

Если подключение небольшого ИБП немногим сложнее, чем подключение к электрической сети пылесоса, то с большим трехфазным UPS дело обстоит совершенно иначе. Вся прецедура рассчитана на профессионала, знакомого, как минимум с правилами электробезопасноти. Еще он должен знать Правила Устройства Электроустановок (ПУЭ). Т.е. быть квалифицированным (и сертифицированным, т.е. сдавшим соответствующие экзамены) электриком. Очень желательно иметь еще и опыт подключения UPS. Вы так круты? Здорово. Но это еще не все.

Еще одной проблемой является гарантия. Некоторые поставщики трехфазных ИБП требуют, чтобы ИБП, подключались только специалистами, сертифицированными производителем UPS, в противном случае, гарантия снимается. Это помогает избежать неправильного подключения (что уменьшает расходы производителя на гарантийное обслуживание) и дает возможность немного заработать сертифицированным специалистам и тем, кто их обучает. Прежде чем самостоятельно подключать трехфазный ИБП, даже не очень мощный, узнайте, разрешает ли производитель или ваш поставщик самостоятельное подключение и сохраняется ли гарантия в этом случае. Если ответы будут благоприятные, идем дальше.

2. Схема бесперебойного питания

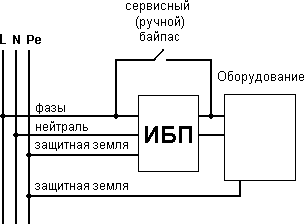

На рисунке ниже - упрощенная однолинейная схема бесперебойного питнаия. На ней вместо трех фазных проводов нарисован один (поэтому она называется однолинейной), и не показаны клемники и автоматы, без которых построить реальную схему не удастся. однолинейная схема бесперебойного питания По сравнению со схемой бесперебойного питания, которая приведена на странице про подключение небольшого ИБП, здесь два изменения.

Линия защитного заземления не проходит через UPS, а обходит его. В этом случае меньше соспротивление заземляющих проводников.

В случае поломки UPS, его нужно вывести из эксплуатации для ремонта, а оборудование запитать от электрической сети. Для небольшого UPS (до 3 кВА) это делается просто: вилка UPS вынимается из розетки, а оборудование подключается к той же розетке непосредственно. С трехфазным ИБП этот фокус не пройдет. Все соединения будут сделаны клеммами, отсоединять их нежелательно из-за возможных ошибок при обратном подключении, да и трудоемко это. Поэтому, пути для отступления прокладывают в этом случае заранее - при первом подключении трехфазного UPS делают линию ручного (сервисного) байпаса. Байпас - от английского bypass (обходная линия). Ручным он называется потому, что включают его вручную, а сервисным - потому, что используется он во время ремонтных работ.

Теперь самое время определиться, что мы будем подключать. Подключать мы будем высококлассный трехфазный on-line UPS (ИБП с двойным преобразованием) Eaton Powerware 9355 мощностью 15 кВА в комплекте с ручным байпасом и 64-ю специальными аккумуляторами для ИБП емкостью 9 А*час. "А как там будет с гарантией?", - спросите вы. Насчет себя я договорился, а вы - спросите у своего поставщика.

3. Подготовка к подключению трехфазного ИБП (UPS). Требования к помещению.

Список требований к помещению краток: прочный пол, достаточная площадь и отвод тепла. Поговорим о каждом пункте подробнее.

Наш трехфазный ИБП Eaton Powerware 9355 весит почти 300 кг. Для компактной штучки, размером с чуть подросшую тумбочку письменного стола - немало. Что поделаешь, - свинец (на аккумуляторы приходится больше половины этого веса). Ищем в инструкции (или считаем сами) нагрузки на пол. Именно во множественном числе: одна из нагрузок - распределенная, равна весу UPS, деленному на его общую площадь в плане:

Lраспр = P / (W * D)

Для нашей комплектации Eaton Powerware 9355 распределенная нагрузка равна 1310 кг/м2. Эту нагрузку должны выдерживать строительные конструкции здания (балки, плиты, ригели). Для того, чтобы определить, допустима ли такая нагрузка, нужно проконсультироваться в службе эксплуатации здания - у них должны быть архитектурные чертежи с расчетами нагрузок.

Вторая нагрузка - удельная сосредоточенная. Она равна весу Eaton Powerware 9355, деленному на площадь опор, на которых стоит UPS (в нашем случае - четыре пятачка, диаметром по 25 мм):

Lсоср = P / (? * d2 / 4) / 4

В нашем случае, удельная сосредоточенная нагрузка равна 14 кг/см2. Эту нагрузку должно выдерживать покрытие пола (стяжка, линолеум, плитка, паркет...). Не факт, что консультацию по этому поводу можно получить в службе эксплуатации здания, но можно попробовать. Если не получится, можно сравнить эту нагрузку со знакомой в быту удельной нагрузкой. нагрузка на полПримерно такую же удельную нагрузку на пол даст книжный шкаф среднего размера с 4-мя ножками. А гуляющая по офису дама, с двумя ножками, каждая из которых оборудована тонкой шпилькой, приложит к полу гораздо большую удельную нагрузку.

Определимся теперь с размещением ИБП Eaton Powerware 9355. Его нельзя заставлять другим оборудованием или мебелью. Должен быть свободный доступ воздуха ко всем поверхностям UPS. После того, как мы докатим UPS до его постоянного места, сзади должен быть зазор не менее 15 см, с обоих боков зазоры больше 1 см не нужны. Перед UPS должно быть пространство для обслуживания глубиной не менее 80 см.

Таким образом, мы занимаем под Eaton Powerware 9355 участок пола размером 1.7 х 0.35 м площадью 0.6 м2, причем половина этой площади доступна для временного общего использования - по ней можно ходить, можно ставить туда стул, но нельзя ставить шкаф - это площадь для обслуживания UPS.

Максимально тепловыделение трехфазного ИБП Eaton Powerware 9355 мощностью 15 кВА может достигать 1050 Вт. Это тепло нужно снимать. Есть две возможности: принудительная вентиляция или кондиционирование воздуха. Если мы хотим, чтобы воздух в помещении нагревался от тепловыделения UPS не более, чем на 3 градуса, нам нужна вентиляция с расходом воздуха не менее 1050 м3/час (легко запомнить - при подогреве воздуха на 3 градуса, кубометров в час нужно столько же, сколько снимается ватт).

Но лучшее, что мы можем сделать - это кондиционер. Настроим его термостат на температуру в помещении около 18°С, - это идеально для ИБП Eaton Powerware 9355 и, главное, его аккумуляторной батареи. Естественно, при расчете системы кондиционирования или вентиляции, нужно учесть наличие в том же помещении других источников тепла.

В случае использования централизованной системы кондиционирования воздуха в здании, расчет расхода охлаждающего воздуха можно производить в предположении максимально допустимой температуры в помещении в 22°С при температуре воздуха на входе в помещение около 15°С. Естественно, в расчете нужно учитывать все выделяемое в помещении тепло, а только тепло от UPS.

4. Подготовка к подключению трехфазного ИБП (UPS). Кабели и предохранители.

В щитке, к которому мы будем подключать трехфазный ИБП Eaton Powerware 9355 должна быть предусмотрена отдельная линия с автоматическим выключателем на 32 А. Автомат могжет стоять самый обычный, наиболее распространенная в России серия С подойдет. У Eaton Powerware 9355 предусмотрена возможность независимого питания выпрямителя и байпаса. В случае, если имеются две принципиально независимые электрические сети (питающиеся от разных станций), можно подключить одну линию в выпрямителю - от нее будет питаться ИБП и все подключенное к нему оборудование в нормальном режиме; а другую линию подключить к байпасу - на нее нагрузка будет переведена в случае перегрузки. В чем же преимущество? В том, что если первая линия отключится (ИБП, конечно, перейдет на работу от аккумуляторной батареи) и будет полностью исчерпан заряд батареи, питание нагрузки будет переведено на питание через байпас, который питается от независимой линии, в которой осталось напряжение. Будем ли мы это делать? Нет, не будем, - у нас нет двух линий. Да и в случае наличия двух линий, лучше (много лучше) потратить еще немного денег и сделать полноценную систему бесперебойного питания с АВР (автоматом ввода резерва), который будет стоять перед ИБП.

На выходе ИБП Eaton Powerware 9355 должен быть еще один щиток - выходной, для распределения нагрузки (вариант - автоматы во все том же входном щитке). Номиналы автоматов и количество переключаемых полюсов зависят от мощности и количества фаз нагрузки. Казалось бы можно не ставить общий автомат на выход Eaton Powerware 9355, особенно, если имеется (как у нас) сервисный байпас, где общий выходной выключатель присутствует. Но в сервисном байпасе этот автомат (как и все прочие) заблокирован, чтобы неправильными переключениями не нанести вред ИБП и нагрузке. Поэтому мы поставим отдельный выходной автомат на 25 А, - вся структура выходной электрической сети станет прозрачной для электриков и персонала, обслуживающего подключенное к UPS оборудования - они смогут легко распоряжаться выходной сетью в соответствии со своими потребностями, а в ИБП эти люди совсем не обязаны разбираться.

Для подключения БП Eaton Powerware 9355 Кабель для подключения ИБП Eaton Powerware 9355 мощностью 15 кВА, понадобятся 5 медных проводников сечением 10 мм2 (три фазных провода, нейтраль и защитная земля). Мы будем подключать ИБП к электрической сети с глухозаземленной нейтралью, но все равно, для избежания путаницы, проведем два отдельных провода N и Pe.

5. Подключаем кабели к ИБП Eaton Powerware 9355

Сначала подключим выходной кабель к выходному щитку. Предупреждение Электрики привыкли к тому, что для снятия напряжения с какого-то участка электрической сети достаточно отключить автомат "выше по течению". С выходным щитком ИБП это не так - в нем может быть опасное напряжение, даже, если отключится электричество во всем городе. Это ведь и есть работа ИБП - поддерживать напряжение во время отключения. Поэтому, для безопасности, на выходном щитке ИБП нужно повесить два (один снаружи, а другой внутри щитка) ярких и страшных плакатика примерно такого содержания: "Перед работой в щитке, отключи источник бесперебойного питания".

Затем откатим ИБП (у него есть колесики) от стены, так, чтобы можно было свободно работать с задней панелью, и убедимся, что входной кабель не подключен к входному щитку, автоматы во входном щитке и автоматы на задней панели "вход выпрямителя" и "вход батареи", расположенные на задней панели ИБП Eaton Powerware 9355 - 15 кВА разомкнуты. Это гарантирует нам отсутствие напряжения на проводах и клеммах во время подключения.

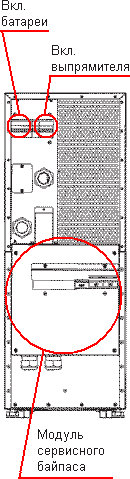

На задней панели ИБП видим модуль ручного (сервисного) байпаса. Задняя панель трехфазного ИБП Eaton Powerware 9355 Если модуля байпаса нет, - возможно он приехал в отдельной коробке, и его нужно монтировать самим. Мы опустим эту несложную операцию и продолжим в предположении, что ручной байпас установлен. Подключим сначала провод защитного заземления Pe.

Отвернув винты, откроем крышку задней панели байпаса. Перед нами два клеммника: вход статического байпаса и выход ИБП. Подключаем входной и выходной кабели (в каждом по 4 проводника). Открыв верхнюю крышку задней панели Eaton Powerware 9355 подключаем в клеммам входа выпрямителя 3 короткие перемычки от клеммника байпаса - теперь две входные линии ИБП подключены параллельно - ведь у нас одна электрическая сеть. Для работы выпрямителя Eaton Powerware 9355 нужно нейтраль, которую мы к выпрямителю не подключили, потому что это соединение есть внутри UPS.

Убедимся, что автоматы автоматы сервисного байпаса ИБП Eaton Powerware 9355 сервисного (ручного) байпаса зафиксированы в положении "OFF-ON_ON" - как на рисунке. Выключатели сервисного байпаса не понадобятся - они будут нужны только тогда, когда ИБП будут ремонтировать (например, если мы напортачим при подключении). положение сервисного байпаса ИБП Eaton Powerware 9355 Обратим внимание на положение всех автоматов ИБП в данный момент. Вход сервисного байпаса соединен с входом статического байпаса. Автомат "батарея" и автомат "выпрямитель" выключены.

Теперь можно пододвинуть ИБП Eaton Powerware 9355 к стенке и вывинтить опорные стойки снизу - во время эксплуатации, ИБП будет стоять на четырех "пятачках", а не на колесах. Теперь он не сдвинется с места, даже, если его толкнуть. После этого можно подключить входной кабель ИБП к входному щитку.

6. Первое включение ИБП Eaton Powerware 9355

Первое включение любого большого UPS, в том числе и нашего Eaton Powerware 9355 на 15 кВА, - ответственная операция. Именно сейчас выяснится, правильно ли мы подключили многочисленные провода, выяснится, будет ли работать UPS многие годы или нам сначала придется вызывать ремонтников. В общем, "война... - это война". Производитель рекомендует перед первым включением UPS проводить операцию, которая чем-то сродни предполетной проверке самолета. Вот коротенький список пунктов, каждый из которых нужно проверить (и отметить красивой галочкой в квадратике), прежде чем двигаться дальше:

правильность установки UPS на месте проверена;
температура и влажность в помещении соответствуют условиям эксплуатации UPS, (см. инструкцию);
система вентиляции (кондиционирования) готова к работе;
UPS правильно заземлен;
напряжение в электрической сети примерно соответствует номинальному напряжению UPS;
все электрическое соединения входа выпрямителя, входа байпаса и выхода UPS выполнены правильно, кабелями нужного сечения;
на входе и выходе UPS установлены автоматические предохранители на нужные токи;
на выходном щитке UPS установлены предупреждающие плакаты;
внутри UPS нет забытых инструментов или мусора;
все крышки UPS стоят на месте;
UPS стоит на нужном месте, между ним и другим оборудованием имеются нужные зазоры, воздух свободно обтекает ИБП Eaton Powerware 9355

Теперь мы готовы первый раз включить наш трехфазный ИБП Eaton Powerware 9355. Сначала подадим на него напряжение, включив соответствующий автомат во входном щитке.

Переведем переключатели выпрямителя и батареи в положение "включено". (В этом положении выключатели останутся долго - до профилактики или ремонта ИБП. А до тех пор, все переключения и настройки будут проводиться с передней панели.) UPS сейчас находится в спящем режиме - дисплей не светится, на выходе нет напряжения. Но аккумуляторная батарея заряжается, а сам Eaton 9355 готов к работе.

Ткнем пальцем в любую из кнопок на передней панели. Eaton 9355 оживет - дисплей начнет светиться, на нем появится меню. Выбираем пункт "Turn UPS ON", а потом нажимаем и удерживаем кнопку ввода пару секунд - UPS проверяет свои системы, включает инвертор и синхронизует его с байпасом, а потом подает напряжение на нагрузку. На передней панели Eaton Powerware 9355 светится зеленый светодиод - UPS находится в нормальном режиме работы - потребители снабжаются стабилизированным, очищенным от помех напряжением.
