Подключение ИБП Eaton 9130 2000 и 3000. Розетки. Рельсы

1. Схема системы бесперебойного питания

Прежде чем подключать UPS, посмотрим на то, как было подключено оборудование до приобретения ИБП. Вот простейшая схема подключения оборудования к электрической сети.

Схема электропитания

К однофазной нагрузке идут три провода: фазный, нейтральный и заземление. Если нагрузка трехфазная, то фазных проводов, естественно, три (L1, L2, L3). Приведенная выше схема годится и для трехфазной сети (она в этом случае называется однолинейной схемой, т.е. схемой, в которой один фазный провод представляет все три). Схема наша сильно упрощена - в ней опущены очень важные элементы: соединители (вилки, розетки, клеммники), плавкие или автоматические предохранители и пр. К некоторым из этих элементов мы вернемся позднее.

Чтобы электропитание стало бесперебойным, нагрузка должна питаться от UPS, а сам UPS - от электрической сети. Поэтому нужно разорвать электрическую цепь между сетью и нагрузкой и вставить UPS в разрыв. Вот так:

Схема бесперебойного питания

Теперь самое время попробовать подключить свой первый UPS.

2. Подключаем UPS мощностью до 2 кВА

Пусть нашим первым ИБП будет небольшой, но высококлассный настольный On-line UPS (ИБП с двойным преобразованием) - ИБП Powerware 9130 (Eaton) мощностью 1000 ВА. Такой UPS вполне подойдет для небольшого сервера или нескольких домашних или офисных компьютеров. Мы будем подключать к нему два компьютера: ПК1 и ПК2.

Сначала находим место для нашего UPS. Нужна прочная (UPS тяжелый) ровная поверхность в самом прохладном месте помещения. Можно на полу или на столе, но категорически не рекомендуется рядом с батареей или мощным компьютером. Работать UPS, конечно, будет, да и вообще электроника - вещь неприхотливая, но вот аккумуляторная батарея... Т.е. будет работать и она, но не долго - на каждые десять градусов роста температуры ресурс свинцового аккумулятора падает вдвое. Так что - в холодок его, в холодок.

Все соединения ИБП Powerware 9130 (Eaton) находятся на его задней панели. Посмотрим на нее.

Задняя панель ИБП Powerware 9130 (Eaton)

Да-а-а, многовато всего, на первый взгляд. И это все нужно? Да, нужно, ИБП Powerware 9130 (Eaton) уважаемый представитель семейства ИБП с двойным преобразованием, и производитель постарался оснастить его по максимуму. Поэтому на его задней панели довольно много разъемов. Но сейчас мы рассмотрим силовое подключение ИБП и нам понадобятся только некоторые разъемы.

Начнем с аккумуляторной батареи. По правилам транспортировки, ИБП должны иметь защиту от самопроизвольного включения, поэтому у них отключена аккумуляторная батарея. Подключение внутренней батареи ИБП
				Eaton Powerware 9130-TБеремся за впадины по бокам передней панели и сильно (но осторожно) тянем переднюю панель вперед. Под передней панелью обнаруживаем два разъема. Соединяем их, (в разъеме проскакивает небольшая искра - это нормально) и закрепляем винтами - аккумуляторная батарея подключена. Ставим переднюю панель на место и переходим к выходу UPS

На выходе у ИБП Powerware 9130 (Eaton) - 6 стандартных разъемов IEC 320. Такие разъемы используются во все небольших выходной кабель UPS ИБП и компьютерах (для питания монитора). Кабели, соответствующие этому разъему есть в комплекте UPS, да и вообще очень распространены. Каждый такой разъем выдерживает ток до 10 А, значит вся мощность ИБП может быть выдана на один из выходов. Нам это не требуется, поэтому берем два кабеля из комплекта UPS и подключаем ими системный блок и монитор первого компьютера (ПК1) к розеткам верхнего ряда. выходной кабель UPS с розеткамиЕсли второй компьютер расположен поотдаль, его можно подключить через прилагающийся удлинитель - на одном конце ответный разъем для IEC 320, а на другом - блок из трех евророзеток.

Все выходные разъемы ИБП Powerware 9130 (Eaton) разделены на 2 группы по 3 розетки. К каждой из групп можно подключить свою группу оборудования. Обе группы будут одинаково защищены, но в случае сбоя электропитания, заряд аккумуляторной батареи можно будет распределить между группами не равномерно, а в соответствии с важностью оборудования. Подробнее это рассмотрено в разделе"Настройка UPS (ИБП)", а пока просто подключим удлинитель к одному из разъемов второй группы (нижний ряд розеток).

Входной разъем ИБП Powerware 9130 (Eaton) один. К нему подходит имеющийся в комплекте поставки ИБП кабель выходной кабель UPS с розетками - такой же, как используются для подключения к электрической сети компьютеров и бытового оборудования. Подключаем этим кабелем ИБП к ближайшей сетевой розетке. Теперь наш ИБП Powerware 9130 (Eaton) готов к работе. Нажимаем и удерживаем кнопку включения, и UPS включается.

Оба наши компьютера теперь защищены от неполадок в электрической сети - они снабжаются прецизионно стабилизированным напряжением; на входе их блоков питания всегда красивая синусоида, что бы ни происходило с напряжением в сети. И мы еще имеем возможность настроить наш UPS Eaton Powerware 9130 и подключить его к локальной сети или компьютеру.

3. Подключаем UPS мощностью 3 кВА

В качестве ИБП на 3 кВА возьмем On-line UPS (ИБП с двойным преобразованием) для 19" стойки - ИБП Eaton 9130-R мощностью 3000 ВА с одним дополнительным батарейным блоком. Он сможет питать вполне серьезную стойку с несколькими серверами, даже если сеть пропадет на полчаса. Буква "R" в названии ИБП Eaton 9130-R - от английского "Rackmount" (для монтажа в стойку).

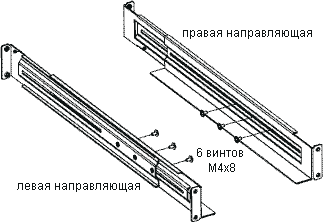

Перед подключением стоечного UPS придется провести несложные монтажные работы. Вынимаем из коробок UPS и батарейного блока детали раздвижных направляющих опор для монтажа в стойку, собираем их, "наживляя" винты, так чтобы вышли две таких конструкции:

направляющие для монтажа в стойку

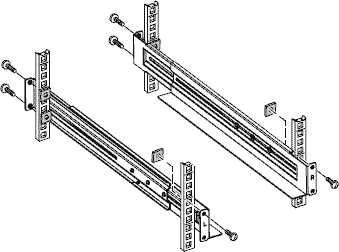

Регулируем длину направляющих в соответствии с глубиной стойки и закрепляем направляющие сзади и спереди в нижней части стойки (в самом низу - направляющие для аккумуляторной батареи, а непосредственно над ними - направляющие для UPS). После этого можно окончательно затянуть винты скрепляющие передние и задние части направляющих.

монтаж в стойке

К каждому скоба для монтажа в стойке боку ИБП Eaton 9130-R и внешнего блока аккумуляторной батареи крепим скобу, - они тоже есть в комплекте UPS.

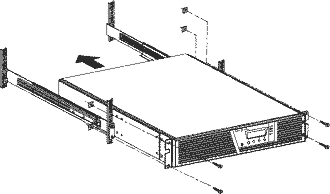

Теперь аккуратно вдвигаем UPS в стойку и привинчиваем скобы к стойке. То же самое делаем с блоком аккумуляторной батареи.

монтаж UPS в стойке

При желании, монтаж UPS в стойке сзади можно закрепить UPS и батарею в стойке еще и сзади - в комплект входят специальные уголки.

Теперь наш ИБП Eaton 9130-R окончательно готов к подключению.

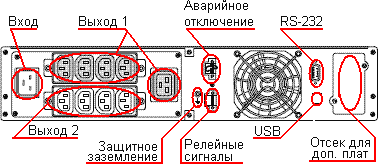

Задняя панель Eaton Powerware 9130-R 3000

На задней панели ИБП Eaton 9130-R видим два незнакомых разъема. входной кабель 16 А Это входной и выходной разъемы, рассчитанные на ток до 16 А. В комплект UPS входят подходящие к этим разъемам кабели. Берегите их. выходной кабель 16 АКупить такой кабель очень непросто, да и дорого. Появление 16-амперных разъемов обусловлено большей мощностью UPS. При выходной мощности 3000 ВА, входной ток может достигать почти 16 А (с учетом КПД и зарядки аккумуляторов). Выходным кабелем на 16 А можно подключить мощный файловый сервер, у которого есть соответствующий входной силовой разъем.

На задней панели есть специальный винт для подключения защитного заземления. Провод заземления в комплект не входит. Если его планируется использовать, этот провод подключают к общей земле стойки, и это подключение делается в первую очередь.

Настало время подключить внутреннюю и внешнюю аккумуляторные батареи. Отвернем по два винта, расположенных справа на передних панелях ИБП Eaton 9130-R и батарейного блока, а потом снимем обе передние панели, сдвигая их вправо. Осторожнее с передней панелью UPS - за ней тянется шлейф проводников - не порвите его.

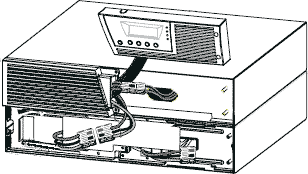

подключение аккумуляторной батареи Eaton Powerware 9130-R 3000

Перед нами две пары разъемов - от ИБП Eaton 9130-R к его внутренней и внешней аккумуляторным батареям. отверстие в передней панели Eaton Powerware 9130-R 3000 Соединяем соответствующие разъемы в любой последовательности. Перед установкой передних панелей, в верхней части передней панели UPS аккуратно выламываем кусачками намеченное отверстие для проводов.

В верхней части отверстие в передней панели блока батарей Eaton Powerware 9130-R 3000 передней панели внешней аккумуляторной батареи аккуратно выламываем еще одно намеченное отверстие. Ставим на место обе передние панели, не забыв закрепить их винтами и переходим к выходу UPS.

У ИБП Eaton 9130-R два выхода. К каждому из них можно подключить свою группу оборудования. Обе группы будут одинаково защищены, но в случае работы UPS от аккумуляторной батареи, ее заряд можно будет распределить между группами не равномерно, а в соответствии с важностью оборудования. Подробнее это рассмотрено в разделе "Настройка UPS (ИБП)", а пока просто подключим силовые кабели серверов к разъемам первой группы.

Входным кабелем на 16 А подключим UPS к розетке, убедившись предварительно, что она рассчитана на 16 А, а не на 10 А. Теперь наш ИБП Eaton 9130-R готов к работе. Нажимаем и удерживаем кнопку включения, и UPS включается.

Ура! Серверы защищены от неполадок в электрической сети - они снабжаются стабилизированным напряжением идеальной формы, что бы ни происходило с напряжением в сети. И мы еще имеем возможность настроить ИБП Eaton 9130-R и подключить его к локальной сети для управления и мониторинга.
