Типовая функциональная схема СГЭ здания Заказчика

Функциональная схема типовой СГЭ для здания Заказчика показана на Рис. 0-5. На схеме изображены основные линии энергоснабжения, выделены технологические и бытовые потребители (общее освещение, сеть электрических розеток для подключения бытовых электроприборов), технические средства и линии энергоснабжения, входящие в состав СГЭ.

Энергопотребители СГЭ целесообразно разделить на две группы:

  1. К первой группе относят оборудование, требующее электропитания со стабильно высокими показателями качества электроэнергии, а также не допускающие (по условиям технологического цикла) перерывов в электропитании. В эту группу потребителей входит все компьютерное оборудование, системы связи, активное сетевое оборудование, аппаратура видеонаблюдения, сигнализации, медицинское оборудование. На схемах эта группа обозначена "Потребители СГЭ - "А"". Потребители этой группы подключаются к выходу ИБП.
  2. Вторая группа содержит оборудование, подключаемое непосредственно к выходу ДГУ, не требующее стабильно высоких качественных показателей качества электроэнергии и допускающее кратковременный перерыв (30-120 сек.) в электропитании. Эта группа потребителей включает в себя системы аварийного освещения, а также оборудование кондиционирования помещения для размещения комплекса ИБП. На схемах эта группа обозначена "Потребители СГЭ - "В"". Также в эту группу включаются такие системы, как например, комплекс средств охраны, сигнализации и другое оборудование, защищенное локальными ИБП.

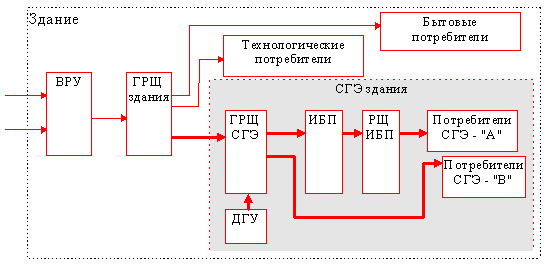

Рис. 0-5 Функциональная схема СГЭ здания.

Выделение в рамках СГЭ двух групп потребителей, подключаемых к источникам электропитания различного типа (ИБП и ДГУ) позволяет достичь следующих результатов:

  1. Исключение из группы "А" таких потребителей, как системы кондиционирования и аварийное освещение позволяет снизить нагрузку на ИБП, что, в свою очередь, увеличивает время автономной работы ИБП в аварийном режиме и дает возможность использовать ИБП меньшей мощности.
  2. При такой схеме подключения ИБП осуществляет гальваническую развязку между сетями электропитания компьютерного и коммуникационного оборудования и сетью электропитания технологического оборудования (в частности, системы кондиционирования). Это позволяет значительно снизить уровень помех в сети защищенного электропитания при включении и выключении оборудования, характеризующегося нелинейным характером и большими пусковыми значениями тока потребления.

2.1.3.1 Обеспечение надежности работы СГЭ. Специальные требования к оборудованию СГЭ.

В рассматриваемом проекте СГЭ повышение надежности достигается за счет использования каскадной структуры СГЭ и параллельного комплекса ИБП на базовом уровне защиты. Сущность и преимущества каскадной схемы были рассмотрены выше.

Решения по построению параллельного комплекса ИБП, предлагаемые фирмой Powerware, являются уникальными в секторе мощных ИБП в мире и заключаются в следующем:

  • возможно объединение до 8 аппаратов в параллель модели, таким образом, общая выходная мощность комплекса может достигать 5 мВА (8 блоков по 625 кВА каждый);
  • Конструктивно параллельная система состоит из 2-4 системных блоков и шкафа параллельной работы, объединяющий выходы ИБП. Система работает по уникальному алгоритму равноправного управления "HotSync" запатентованному "POWERWARE", а не в режиме "Master-Slave", как у остальных производителей ИБП.

Уникальность этой технологии заключается в отсутствии сигнальных или интерфейсных связей между ИБП при параллельном включении источников. Это значительно повышает надежность системы, удешевляет и упрощает ее инсталляцию.

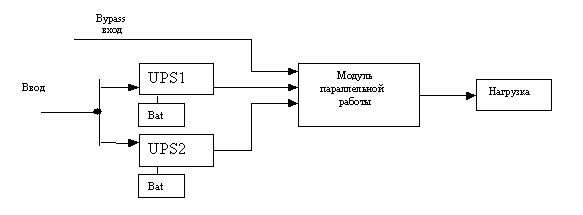

Рис. 0-6 Модульная и централизованная схемы построения СГЭ.

Объединение нескольких блоков ИБП в параллельный комплекс, как правило, имеет целью решение следующих задач:

  • После установки одного блока СГЭ определенной мощности увеличивается количество технических систем, требующих защищенного питания. Как следствие, необходимо увеличить мощность СГЭ, что достигается подключением еще одного блока ИБП такой же мощности. Все ИБП в таком комплексе работают параллельно на общую нагрузку, увеличивая выходную мощность.
  • По техническим условиям эксплуатации оборудования необходимо гарантировать его энергоснабжение даже в случае отказа одного из блоков ИБП. В таком случае необходимо построить параллельный комплекс по схеме с горячим аппаратным резервированием (избыточностью). Такая схема позволяет также производить техническое обслуживание и ремонт любого блока ИБП не только без отключения нагрузки, но и с сохранением стабильно высоких показателей качества электроэнергии на выходе комплекса (см. функциональные схемы на Рис. 0-7).

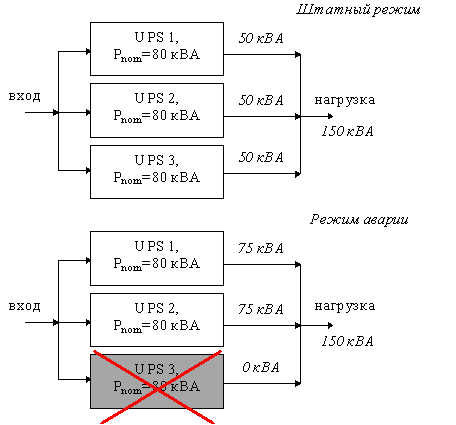

Рис. 0-7 Диаграммы функционирования параллельных комплексов ИБП.

Сравнение статистических характеристик надежности параллельных комплексов, построенных по централизованному и модульному принципу, показывает следующее:

  • наличие резервного ввода (с такой же надежностью, что и основной ввод) существенно повышает надежность комплекса в целом. Однако, необходимо иметь в виду, что при подключении нагрузки к резервному вводу ее питание производится от нестабилизированной сети;
  • модульная система при прочих равных условиях обладает меньшим уровнем надежности. Положительным свойством такой системы является, как отмечалось выше, ее меньшая стоимость и гибкость наращивания.
