Электрические сети и сбои питания

Как устроена электрическая сеть

Электростанции России объединены в федеральную энергосистему, являющуюся источником электрической энергии для всех ее потребителей. Передача и распределение электроэнергии осуществляется с помощью воздушных линий электропередачи, пересекающих всю страну. Для уменьшения потерь при передаче электроэнергии в линиях электропередач применяется очень высокое напряжение - десятки и (чаще) сотни киловольт.

В силу своей экономичности при передаче энергии применяется изобретенная русским инженером М.О. Доливо-Добровольским трехфазная система переменного тока, при которой электроэнергия передается с помощью четырех проводов. Три из этих проводов называются линейными или фазными, а четвертый - нейтральным проводом или просто нейтралью.

Потребители электроэнергии рассчитаны на более низкие напряжения, чем напряжение в энергосистеме. Понижение напряжения производится в два этапа. Сначала на понижающей подстанции, являющейся частью энергосистемы, напряжение понижается до 6-10 кВ (киловольт). Дальнейшее понижение напряжение производится на трансформаторных подстанциях. Их знакомые всем стандартные "трансформаторные будки" во множестве разбросаны по предприятиям и жилым массивам. После трансформаторной подстанции напряжение понижается до 220-380 В.

Напряжение между линейными проводами трехфазной системы переменного тока называется линейным. Номинальное действующее значение линейного напряжения в России равно 380 В (вольт). Напряжение между нейтралью и любым из линейных проводов называется фазным. Оно в корень из трех раз меньше линейного. Его номинальное значение в России равно 220 В.

Источником тока для энергосистемы являются трехфазные генераторы переменного тока, установленные на электростанциях. Каждая из обмоток генератора индуцирует линейное напряжение. Обмотки симметрично расположены по окружности генератора. Соответственно и линейные напряжения сдвинуты друг относительно друга по фазе. Этот фазовый сдвиг постоянен и равен 120 градусам.

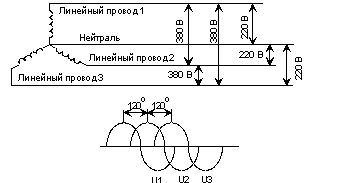

Рис. 1. Трехфазная система переменного тока

После трансформаторной подстанции напряжение через распределительные щитки или (на предприятиях) распределительные пункты поступает к потребителям.

Некоторые потребители (электродвигатели, промышленное оборудование, большие ЭВМ и мощное коммуникационное оборудование) рассчитаны на непосредственное подключение к трехфазной электрической сети. К ним подводятся четыре провода (не считая защитного заземления).

Маломощные потребители (персональные компьютеры, бытовые приборы, офисная техника и т.д.) рассчитаны на однофазную электрическую сеть. К ним подводят два провода (не считая защитного заземления). В подавляющем числе случаев один из этих проводов - линейный, а другой - нейтральный. Напряжение между ними по стандарту равно 220 В.

Приведенные выше действующие значения напряжения не исчерпывают полностью параметры электрической сети. Переменный электрический ток характеризуется также частотой. Номинальное стандартное значение частоты в России равно 50 Гц (Герц).

Реальные значения напряжения и частоты электрической сети конечно могут отличаться от номинальных значений.

К сети постоянно подключаются новые потребители электроэнергии (ток или нагрузка в сети увеличивается) или отключаются какие-либо потребители (в результате ток или нагрузка сети уменьшается). При увеличении нагрузки напряжение в сети падает, а при уменьшении нагрузки напряжение в сети возрастает.

Для уменьшения влияния изменения нагрузки на напряжение, на понижающих подстанциях существует автоматическая система регулирования напряжения. Она предназначена для поддержания постоянного (в определенных пределах и с определенной точностью) напряжения при изменении нагрузки в сети. Регулирование осуществляется за счет перекоммутации обмоток мощных понижающих трансформаторов.

Частота переменного тока задается частотой вращения генераторов на электростанциях. При увеличении нагрузки частота стремится слегка уменьшиться, система регулирования электростанции увеличивает расход рабочего тела через турбину, и частота вращения генератора восстанавливается.

Разумеется ни одна система регулирования (напряжения или частоты) не может работать идеально, и в любом случае пользователю электрической сети нужно смириться с некоторыми отклонениями характеристик сети от номинальных значений.

В России требования к качеству электрической энергии стандартизованы. ГОСТ 23875-88 дает определения показателям качества электроэнергии, а ГОСТ 13109-87 устанавливает значения этих показателей. Этим стандартом установлены значения показателей в точках подключения потребителей электроэнергии. Для пользователя это означает, что он может требовать от энергоснабжающей организации, чтобы установленные нормы соблюдались не где-то в энергосистеме, а непосредственно в его розетке.

Наиболее важные показатели качества электроэнергии - это отклонение напряжения от номинального значения, коэффициент несинусоидальности напряжения, отклонение частоты от 50 Гц.

Согласно стандарту в течение не менее 95 % времени каждых суток фазное напряжение должно находиться в диапазоне 209-231 В (отклонение 5 %), частота в пределах 49.8-50.2 Гц, а коэффициент несинусоидальности не должен превышать 5 %.

Остальные 5 или менее процентов времени каждых суток напряжение может изменяться от 198 до 242 В (отклонение 10 %), частота от 49.6 до 50.4 Гц, а коэффициент несинусоидальности должен быть не более 10 %. Допускаются также более сильные изменения частоты: от 49.5 Гц до 51 Гц, но общая длительность таких изменений не должна превышать 90 часов за год.

Авариями электроснабжения называются ситуации, когда показатели качества электроэнергии кратковременно выходят за установленные пределы. Частота может отклоняться на 5 Гц от номинального значения. Напряжение может снижаться до нуля. В дальнейшем показатели качества должны восстанавливаться.

а рисунке 8 представлена блок-схема реального (или, по крайней мере, более похожего на реальный) ИБП с переключением. В ней появились новые элементы, по сравнению со схемой, придуманной нами во второй главе.

Входной фильтр импульсов и фильтр шумов улучшают форму кривой напряжения при работе от электрической сети. Схема анализа сети и управления определяет моменты переключения режимов работы ИБП, следит за разрядом батареи и выполняет другие полезные функции.

Группы потребителей

Согласно Правилам Устройства Электроустановок (ПУЭ) все потребители электроэнергии делятся на три категории.

К первой категории относятся отвественные потребители. Их снабжение электроэнергией производится от двух независмых источников питания. При исчезновении напряжения на одном из источников производится автоматическое переключение на питание нагрузки от второго источника. Независимыми источниками могут быть распределительные устройства двух электростанций или не связанных друг с другом подстанций. Переключение производится автоматическими выключателями резерва (АВР). При срабатывании этих механических (а иногда и тиристорных) переключателей, время отсутствия напряжения (период, в течение которого нагрузка остается без электропитания) составляет 10-3000 мс.

Из первой категории выделяется группа особо ответственных потребителей. Их электропитание производится от трех независимых источников. В качестве третьего источника допускается использовать дизельный генератор или аккумуляторные батареи.

Ко второй категории относятся менее отвественные потребители. Их электроснабжение должно производится от двух независимых источников питания. Но для этой категории потребителей допустим более длительный разрыв электропитания, достаточный для переключения вручную оперативным персоналом или выездной аварийной бригадой.

Все остальные потребители относятся к третьей категории. Их электроснабжение может осуществляться от одного источника питания, при условии, что перерывы электроснабжения не превышают одних суток. В это время включается и ремонт или замена вышедшего из строя оборудования.

К потребителям первой категории относятся федеральные и региональные органы власти, большие старые банки, больницы, начиная с областных, некоторые предприятия с непрерывным циклом производства, крупные узлы связи и т.д.

Ко второй категории потребителей относятся больницы и узлы связи, крупные предприятия и др.

Заземление

При установке промышленного оборудования для предотвращения поражения электрическим током, применяется защитное заземление.

Защитным заземлением называется преднамеренное соединение с землей металлических частей оборудования (обычно рамы, корпуса или защитного кожуха), нормально не находящихся под напряжением. Даже если произойдет повреждение электрической изоляции (и даже, если при этом не сработают защитные предохранители), то напряжение на заземленных частях оборудования будет безопасным, так как сопротивление заземления по стандарту не должно превышать 4 Ома. При организации локальных компьютерных сетей рекомендуется еще более низкое сопротивление заземления - не более 0.5-1 Ома. Впрочем, в этом случае заземление главным образом служит для уменьшения помех, возникающих при работе различного оборудования.

Для устройства заземления в грунте размещают металлические предметы с развитой поверхностью и надежно соединяют его с шиной заземления.

Ранее в России для подключения бытовых и офисных приборов не применялось заземление. В быту и офисах использовались двухпроводные розетки, рассчитанные на напряжение до 250 В и ток до 6 А. Один из контактов в этой розетке соединен с линейным проводом трехфазной цепи (или, как говорят электрики с "фазой"), а другой - с нейтралью.

Исключение делалось только для мощной бытовой техники, типа кухонных плит и некоторых стиральных машин. Эти приборы подключались к специальной розетке с заземлением (которым часто служила "нейтраль" электрической цепи).

С появлением персональных компьютеров и большого количества импортной офисной и бытовой техники, начала широко применяться розетка с расположенными в периферийной части розетки заземляющими контактами. Эта розетка рассчитана на напряжение до 250 В и ток до 10 А (иногда до 16 А). Обычно ее называют "компьютерной", "европейской" или "евророзеткой".

В странах Европы применяются несколько типов розеток (в частности, рассматриваемая розетка применяется в Германии), и включить применяемый скажем в Швейцарии компьютер в английскую розетку так же невозможно, как и в японскую. Поэтому в дальнейшем мы будем называть эту розетку просто розеткой с заземлением. Обычно именно такая розетка применяется для подключения компьютеров и другого офисного оборудования мощностью до 2 кВА (иногда до 3 кВА).

В России чаще всего применяется четырехпроводная трехфазная электрическая сеть с глухозаземленной нейтралью. Нейтральный провод в такой сети заземлен в нескольких местах (на электростанциях, подстанциях, в линиях электропередач).

В электрической сети с глухозаземленной нейтралью вместо защитного заземления допускается использовать защитное "зануление" - соединение корпуса устройства с нейтральным проводом (а не с землей). В промышленности этот вид защиты от поражения электрическим током является основным.

В некоторых странах применяется пятипроводная трехфазная сеть. В ней провод заземления и нейтраль отделены друг от друга. Пятипроводная сеть дороже (больше расходы на кабель и его прокладку), но более устойчива к помехам, особенно при работе компьютерного оборудования.

Как устроено оборудование

Электрооборудование, изготавливаемое в России, естественно рассчитано на российскую электрическую сеть и обязано работать при напряжении от 198 до 242 В и частоте от 49.5 до 51 Гц. Как правило диапазон напряжений и частот, в котором может работать оборудование, еще несколько шире (характерны например 187-242 В). Для большинства работающих от сети устройств допустимы изменения частоты на 2 Гц (или даже более) по сравнению с номинальным значением.

Большая часть применяемого в России офисного оборудования - это оборудование импортное. Оно не всегда рассчитано на наши стандарты.

Например часто встречается оборудование, предназначенное для работы при номинальном напряжении 230 В и рассчитанное на допускаемые отклонения напряжения 10 %. Такое оборудование имеет право не работать при вполне стандартных в нашей стране условиях.

Сузим диапазон рассматриваемого оборудования до компьютеров и компьютерной периферии. Такого рода приборы обычно оснащены импульсными блоками питания, которые могут работать в очень широком диапазоне напряжений. Эксперименты показывают, что стандартный ПК (системный блок с одним диском и дисководами и монитор) с не слишком плохим блоком питания может работать при очень низких напряжениях. Не хотелось бы давать конкретные числа, поскольку они конечно же разные для разных компьютеров, но можно уверенно сказать: 99 % персональных компьютеров, продаваемых в России, могут стабильно работать при напряжениях 170-180 В.

При уменьшении напряжения, для получения той же мощности, требуемой для работы компьютера, импульсный блок питания потребляет больший ток. Это значит, что его ресурс при меньших напряжениях может уменьшиться. Кроме того, если компьютер оснащен многими устройствами, питаемыми от его блока питания (дисками, модемами и др.), то минимальное напряжение, при котором может работать компьютер, возрастает.

В России имеется стандарт (ГОСТ Р 50628-93), определяющий требования к персональным компьютерам по устойчивости к электромагнитным помехам. Этому стандарту должны соответствовать все компьютеры, производимые или импортируемые в России.

Компьютеры и периферийные устройства подразделяются на две группы в зависимости от устойчивости к помехам. Группу определяет производитель компьютера. После соответствующих испытаний и сертификации он имеет право объявить о соответствии его компьютера группе I или II ГОСТ Р 50628-93 по устойчивости к электромагнитным помехам. В таблице приведены параметры электрической сети, которые должны выдерживать компьютеры и периферийное оборудование в соотвествии с этим стандартом.

Таблица 1. Требования к качеству электрической сети.

Вид внешней помехи Группа
I II
Электростатические разряды:
- контактные 2-4 кВ 4-6 кВ
- воздушные 2-4 кВ 4-8 кВ
Наносекундные импульсные помехи:
- в цепях питания 0.5 кВ 1 кВ
- в цепях ввода-вывода 0.5 кВ 0.5 кВ
Динамические изменения напряжения питания:
- провалы напряжения 154 В на 200 мс 154 В на 500 мс
- прерывания напряжения 0 В на 20 мс 0 В на 100 мс
- выбросы напряжения 264 В на 200 мс 264 В на 500 мс
Микросекундные импульсы большой энергии 500 В 1000 В
Радиочастотные электромагнитные поля 1 В/м 3 В/м

Сбои электропитания

Описанная в начале главы благостная картина электрической сети встречается, конечно, только в книжках. На самом деле в электрической сети бывают разного рода сбои. В России получили известность данные исследований, проведенных в США фирмами Bell Labs и IBM.

Согласно последнему, каждый персональный компьютер подвергается воздействию 120 нештатных ситуаций с электропитанием в месяц.

По данным Bell Labs в США наблюдаются следующие наиболее часто встречающиеся сбои питания.

    1. Провалы напряжения - кратковременные понижения напряжения, связанные с резким увеличением нагрузки в сети в связи с включением мощных потребителей, таких, как промышленное оборудование, лифты и т.д. Является наиболее частой неполадкой в электрической сети, встречается в 87 % случаев.

    2. Высоковольтные импульсы - кратковременное (на наносекунды или единицы микросекунд) очень сильное увеличение напряжения, связанное с близким грозовым разрядом или включением напряжения на подстанции после аварии. Составляет 7.4 % всех сбоев питания.

    3. Полное отключение напряжения согласно этому исследованию является следствием аварий, грозовых разрядов, сильных перегрузок электростанции. Встречается в 4.7 % случаев.

    4. Слишком большое напряжение - кратковременное увеличение напряжения в сети, связанное с отключением мощных потребителей. Встречается в 0.7 % случаев.

Эту картину видимо можно считать типичной для большинства развитых стран. (Заметим в скобках, что и источники бесперебойного питания, производимые в этих странах, в большинстве случаев ориентированы именно на такую электрическую сеть).

К сожалению и эта картина не всегда соответствует нашей действительности. Фирмой "А и Т Системы" по заказам разных клиентов проводились обследования электрической сети на предприятиях в разных местах России и за рубежом. Кроме того, к нам также поступала косвенная информация о состоянии электрической сети в разных местах бывшего СССР. Таких обследований было не так много, чтобы можно было делать профессиональные статистические выводы, но все же кое-что просто бросается в глаза.

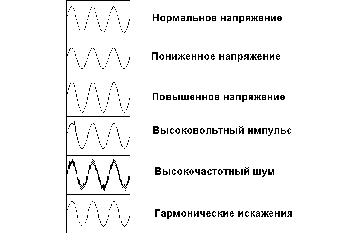

Рис. 2. Виды сбоев электропитания.


Наиболее часто встречающейся неполадкой в электрической сети, так же, как и в США, можно считать пониженное напряжение в сети. Однако этот вид сбоя питания вовсе не так доминирует над остальными видами сбоев.

Начнем с того, что повышенное напряжение в сети встречается почти так же часто, как и пониженное напряжение. Причем для разных мест (городов, районов, предприятий) обычно характерен определенный уровень напряжения в сети. Где-то оно может быть в основном пониженное, в других местах в основном нормальное или в основном повышенное. Этот уровень сохраняется примерно одинаковым все время. На его фоне происходят циклические изменения напряжения, связанные с изменением нагрузки в электрической сети.

Самый короткий цикл изменения напряжения - дневной. На рис. 3 приведены реальные графики изменения напряжения в двух точках России (отстоящих друг от друга на полторы тысячи километров) в течение суток.

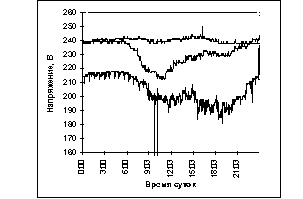

Рис. 3. Суточный цикл изменения напряжения в сети.

Нижняя кривая на рис. 3 получена в сети с пониженным напряжением. Стабильное ночью напряжение около 215 В снижается с началом дня и вновь возрастает вечером, когда большинство потребителей отключаются.

Средняя кривая на рис. 3 получена в электрической сети с повышенным напряжением. Здесь наблюдается более характерная зависимость напряжения от времени суток. Стабильное ночью напряжение понижается утром, достигая минимума в середине рабочего дня, и плавно нарастает к его концу.

Оба описанные графика получены в рабочие дни недели. Верхний график на рис. 3 получен в праздничный день в том же месте, что и средний график. В этом случае напряжение остается стабильно повышенным в течение суток.

Если включить в рассмотрение и напряжение в выходные дни, то мы получим следующий по длительности цикл изменения напряжения в электрической сети - недельный. Видимо существуют циклы изменения напряжения большей длительности (например, годовой цикл) но они нами никогда не отслеживались.

В России, и особенно в других странах СНГ, наблюдается вид сбоя питания совершенно неизвестный на Западе. Это нестабильная частота. Самым характерным примером являлась Грузия в 1992-1994 годах. Энергосистема Грузии в целом видимо была очень сильно перегружена. Поэтому частота в сети могла опускаться до 42 Гц.

Само по себе изменение частоты не представляет существенной опасности для оборудования, оснащенного импульсным блоком питания, но очень низкая частота обычно сопровождается сильными гармоническими искажениями, которые могут отрицательно повлиять на работу не только компьютера, но и большинства источников бесперебойного питания (ИБП). Кроме того, многие ИБП среднего класса воспринимают сильное понижение частоты как аварийный случай и начинают расходовать заряд батареи. Батарея разряжается через несколько минут и вся работа на этом заканчивается.

В России пониженная частота встречается довольно редко. Тем не менее, даже в Москве сотрудниками фирмы Merlin Gerin была, по их словам, однажды зарегистрирована частота ниже 45 Гц. В наших измерениях частота ниже 49.5 Гц не встречалась.

Еще одной отличительной особенностью России являются причины (и, соответственно, количество) полных отключений напряжения. Аварии и стихийные бедствия, являющиеся причинами полного отключения напряжения в развитых странах, случаются у нас примерно с такой же частотой, что и там. Но в России эти случайности не являются единственными, и даже главными, причинами полного исчезновения напряжения. Свое уверенное слово говорит человеческий фактор.

Дело в недостатке знаний. Электрики, обслуживающие офисное здание с множеством компьютеров, обычно не имеют никакого представления о том, какие последствия имеет отключение напряжения для компьютеров и данных. Поэтому они ведут себя совершенно так же, как и 20 лет назад.

При возникновении какой-либо проблемы с электропитанием на этаже (например, отключился автоматический выключатель - предохранитель), электрик начинает искать автоматический выключатель, отвечающий за зону, в которой возникла проблема. Ищет он разумеется не по схеме (это долго, да и схемы у него возможно, или скорее всего, нет). Он просто последовательно отключает и тут же включает все автоматы на щитке и смотрит на результат. В момент, когда в нужном помещении появляется свет, он считает свою миссию законченной.

Если нужный автомат окажется последним, то в течение минуты каждая электролампа и каждый компьютер на этаже подвергнутся кратковременному (менее секунды) отключению напряжения. Для освещения ничего страшного не происходит, люди обычно даже не успевают испугаться, оказавшись на мгновение в темноте. Но секундного отключения вполне достаточно для потери данных на компьютерах.

Особенно часто такие случаи бывают весной и осенью, когда заканчивается или начинается отопительный сезон. Если отопление уже отключили или еще не включили, и вдруг похолодало, то люди реагируют стандартно: они включают электрические подогреватели. Если электрическая сеть сильно нагружена, то подключение дополнительных (и мощных) потребителей может привести к срабатыванию автоматического предохранителя. А теперь вернитесь на два абзаца назад.

Такой цикл включений и отключений может в некоторых организациях повторяться по несколько раз в день.

В остальном электрическая сеть в России ведет себя примерно так же, как и в США.

Отметим еще один вид искажений электропитания, не рассмотренный Bell Labs. Речь идет об искажениях формы синусоиды, связанных с работой компьютеров и других нелинейных нагрузок.

При работе импульсных блоков питания в сильно перегруженной сети могут возникать искажения формы синусоидального напряжения. Это может выражаться в срезании вершины синусоиды и появлении гармоник - колебаний кратных частот. Эти искажения могут приводить к неполадкам в работе другого чувствительного оборудования, например измерительных приборов или видеоаппаратуры.

Искажения формы кривой напряжения усугубляются специфическими свойствами трехфазной электрической сети, изначально предназначенной для работы только с синусоидальными напряжениями и токами. Работа компьютеров в трехфазной электрической сети рассмотрена в разделе "Особенности трехфазных источников бесперебойного питания" главы 8.

Для любителей эмоционального осмысления неприятностей с электричеством, а также тем, кто склонен часто жаловаться на качество электрической энергии, можно рекомендовать один из лучших технологических романов Артура Хейли: "Перегрузка". Читая его, вы в течении нескольких часов сможете посмотреть на ситуацию со стороны производителя электроэнергии.

Таблица 2. Виды сбоев электропитания

Вид сбоя электропитания Причина возникновения Возможные следствия
Пониженное напряжение, провалы напряжения Перегруженная сеть, неустойчивая работа системы регулировнаия напряжения сети, подключение потребителей, мощность которых сравнима с мощностью участка электрической сети Перегрузки блоков питания электронных приборов и уменьшение их ресурса. Отключение оборудования при недостаточном для его работы напряжении. Выход из строя электродвигателей. Потери данных в компьютерах.
Повышенное напряжение Недогруженная сеть, недостаточно эффективная работы системы регулирования, отключение мощных потребителей Выход из строя оборудования. Аварийное отключение оборудования с потерей данных в компьютерах.
Высоковольтные импульсы Атмосферное электричество, включение и отключение мощных потребителей, запуск в эксплуатацию части энергосистемы после аварии. Выход из строя чувствительного оборудования.
Электрический шум Включение и отключение мощных потребителей. Взаимное влияние работающих неподалеку электроприборов. Сбои при выполнении программ и передаче данных. Нестабильное изображение на экранах мониторов и в видеосистемах.
Полное отключение напряжения Срабатывание предохранителей при перегрузках, непрофессиональные действия пересонала, аварии на линиях электропередач. Потери данных. На очень старых компьютерах - выход из строя жестких дисков.
Гармонические искажения напряжения Значитальную долю нагрузки сети составляют нелинейные потребители, оснащенные импульсными блоками питания (компьютеры, коммуникационное оборудование). Неправильно спроектирована электрическая сеть, работающая с нелинейными нагрузками, перегружен нейтральный провод. Помехи при работе чувствительного оборудования (радио и телевизионные системы, измерительные комплексы и т.д.)
Нестабильная частота Сильная перегрузка энергосистемы в целом. Потеря управления системой. Перегрев трансформаторов. Для компьютеров само по себе изменение частоты не страшно. Нестабильная частота является лучшим индикатором неправильной работы энергосистемы или ее существенной части.

Перегрузки

Попробуем слегка систематизировать уже сказанное относительно изменения нагрузки в сети.

Перегрузки (т.е. ситуации, когда ток в сети выше номинального или предельно допустимого для участка электрической сети) могут происходить на разных уровнях системы электроснабжения. Соответственно разные и последствия.

Локальная перегрузка - это перегрузка сети на участке от потребителей до ближайшего автоматического предохранителя. Перегрузки на участке сети могут вызывать срабатывание этого предохранителя и, следовательно, локальное отключение напряжения.

Местная перегрузка возникает, если перегружена вся линия от потребителей до понижающего трансформатора. Происходит снижение напряжения в сети. При сильных перегрузках и выходе из строя локальных систем защиты, возможно срабатывание системы защиты подстанции, также сопровождаемое временным полным отключением напряжения. Это отключение распространяется на всех потребителей, питаемых от этого трансформатора.

Общая перегрузка возникает, если перегружена вся энергосистема или существенная ее часть. В этом случае, помимо снижения напряжения может происходить и уменьшение частоты синусоидального напряжения. При глубоких общих перегрузках возможно срабатывание защиты на электростанции и отключение напряжения в системе в целом. В России перегрузки такого рода не встречаются или встречаются крайне редко. Основным препятствием для возникновения такой перегрузки является грамотное управление участком энергосистемы (временное, в том числе плановое, отключение части потребителей и другие способы уменьшения нагрузки).

Классическим случаем общей перегрузки является широко известный случай, произошедший в Нью-Йорке полтора десятилетия назад. В разгар рабочего дня из-за аварии на одной из подстанций города, все питаемые ею потребители были отключены. Автоматическая система управления энергосистемой немедленно восстановила питание потребителей, подключив их к другим подстанциям. Одна из подстанций была нагружена почти полностью, не выдержала дополнительной нагрузки и отключилась. Ее потребители опять были автоматически распределены между другими подстанциями. Началась цепная реакция отключения подстанций, охватившая весь Манхэттэн - деловой центр Нью-Йорка. Результатом мелкой аварии в сочетании с недоработанной системой управления и недостаточной выучкой диспетчеров было погружение во тьму офисов сотен крупнейших фирм мира.

Совершенно особенным случаем перегрузки является временная перегрузка, связанная со стартовыми токами, возникающими при запуске почти любого оборудования. Стартовый ток может превышать номинальный ток потребления электрического прибора в единицы, десятки и (к счастью очень редко) в сотни раз. В зависимости от величины стартового тока, временная перегрузка может распространиться на больший или меньший участок сети. Чаще всего включение оборудования вызывает местные перегрузки, но известны случаи, когда включение одного очень мощного агрегата вызывает перегрузку энергосистемы целой страны.

Например, в Монголии есть крупное горнообогатительное предприятие "Эрдэнэт", бывшая "стройка социализма", а сейчас совместное монгольско-российское предприятие. Это предприятие является крупнейшим в стране и потребляет примерно треть всей монгольсой электроэнергии (соответственно примерно 120 и 300 МВт). Основой технологического процесса являются шаровые мельницы, перемалывающие руду в мелкую пыль. Барабан такой мельницы имеет диаметр 6 метров и длину около 18 метров. Электродвигатель, который крутит барабан - тоже не маленький - его мощность 5 МВт.

Мельницы работают круглосуточно, месяцы напролет. Каждая остановка для профилактического ремонта (или, наоборот, включение) - крупное событие, планирующееся за много месяцев. Дело в том, что двигатель мельницы запускается под нагрузкой (нужно преодолеть огромную инерцию барабана), и стартовые токи могут превышать номинальные в 10 раз. А 50 МВт - это почти 20 % от мощности энергосистемы Монголии. Управляемый запуск (например с помощью тиристорного привода) такого двигателя пока невозможен - слишком большая мощность.

Однажды мне довелось с осциллографом в руках следить за таким запуском. Он прошел очень удачно - напряжение (видимо по всей стране) просело всего на 12 вольт. Сказалось временное подключение энергосистемы Монголии к российской - часть пиковой нагрузки взяло на себя Иркутскэнерго.

В трехфазной сети, нагруженной в основном компьютерами, может возникать еще один вид перегрузки: перегрузка нейтрального провода из-за искаженной формы кривой тока нагрузки. Его особенная опасность обусловлена в основном тем, что не может быть обнаружена обычными щитовыми приборами и почти всегда остается незамеченной, а также отсутствием предохранителей на нейтральном проводе.

Нейтральный провод

Нейтральный провод в трехфазной системе переменного тока выполняет очень важную функцию. Он служит для выравнивания фазных напряжений во всех трех фазах при разных нагрузках фаз (или, как говорят электрики, - перекосе фаз).

В случае обрыва нейтрального провода при неодинаковых нагрузках в фазах фазные напряжения будут различными. В фазах с большой нагрузкой (меньшим сопротивлением) напряжение будет ниже нормального, даже если эта фаза очень далека от перегрузки. В фазах с меньшей нагрузкой (большим сопротивлением) напряжения станет выше нормального.

Особенно опасным является короткое замыкание после обрыва нейтрального провода. При этом напряжение на оставшихся незакороченными фазами возрастает в корень из трех раз (с нормальных 220 В до 380 В). Для исключения обрыва на нейтральном проводе не устанавливают предохранителей и выключателей. Этот вид сбоя электропитания является одним из самых опасных, но при правильном проектировании и эксплуатации электрической сети или системы бесперебойного питания встречается очень редко.

В России применяется четырехпроводная трехфазная электрическая сеть. Она еще называется электрической сетью с глухо-заземленной нейтралью. За этими словами скрывается вполне простой факт: нейтральный провод на подстанции заземлен и практически не только выполняет свою функцию "симметрирования" трехфазной сети, но и используется как защитное заземление.

В Европе обычно применяется пяти-проводная электрическая сеть. В такой электрической сети имеется отдельный (пятый) провод заземления и нейтральный провод выполняет только одну функцию. Кстати сказать, все западные трехфазные ИБП предназначены для использования именно с такой электрической сетью.

Нейтральный провод рассчитан на эффективную компенсацию токов в разных фазах в случае синусоидальных токов в трехфазной электрической сети. Если в электрическую сеть включено много компьютеров, то форма кривой тока искажается и эффективность работы нейтрального провода резко снижается. При этом возможны опасные перегрузки нейтрального провода и искажения формы кривой напряжения. Подробнее об этом рассказано в главе 8.
