Описание функционирования СГЭ в различных режимах

В нормальных условиях, т.е., при сохранении основного энергопитания здания по го-родским линиям, оборудование СГЭ функционирует в следующем режиме:

Контактор в блоке управления и коммутации нагрузки ДГУ находится в положении "Mains", т.е. основная сеть. Энергоснабжение потребителей группы "В" осуществляется через этот контактор напрямую от основной сети. ИБП (или параллельный комплекс ИБП) запитан также от основной сети через контактор БУ КН ДГУ (см. Рис. 0-9). Работая в режиме двойного преобразования энергии, ИБП обеспечивает стабильно высокие показатели качества электроэнергии на выходе. Аккумуляторные батареи находятся в режиме поддерживающего заряда, тем самым обеспечивается их максимальный ресурс при отключении внешнего питания ИБП.

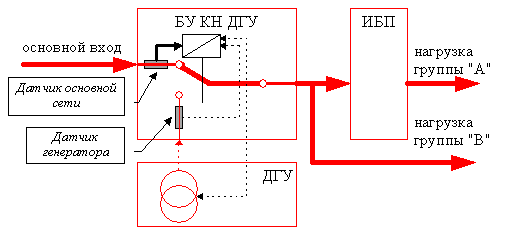

Рис. 0-9 Схема энергоснабжения нагрузки в нормальном режиме работы СГЭ.

При возникновении аварийной ситуации (отключение энергоснабжения по городским сетям) пропадает питание на входе основных ИБП, которые переходят в режим работы от ак-кумуляторных батарей. Перерыва в энергоснабжении потребителей группы "А" не происходит, поскольку схема двойного преобразования ("on-line") гарантирует бесперебойность работы инвертора (см. Рис. 0-10).

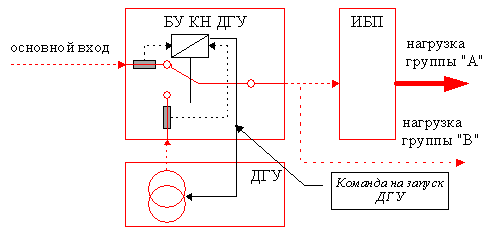

Рис. 0-10 Схема энергоснабжения нагрузки в аварийном режиме работы СГЭ.

По команде от датчика наличия входной сети, встроенного в БУ КН ДГУ, начинается отсчет времени (длительность интервала программируется), после окончания которого блок управления дает команду на запуск ДГУ. Если первая попытка запуска была неудачной, блок автоматики повторяет команду на запуск. После выхода ДГУ на рабочий режим (частота и на-пряжение в пределах допуска), блок управления обеспечивает переключение контактором нагрузки на выход генератора (см. Рис. 0-11). Блок микропроцессорного управления ИБП фирмы Powerware алгоритм "мягкого старта", с помощью которого увеличение потребления по входу при возобновлении питания ИБП происходит не скачкообразно, а постепенно (длительность этого интервала увеличения нагрузки до максимального значения составляет не менее 10 секунд). Эта функция ИБП позволяет не перегружать генератор при подключении нагрузки большой мощности и сохранять ПКЭ на его выходе в пределах номинальных значений.

Рис. 0-11 Схема энергоснабжения нагрузки в аварийном режиме работы СГЭ.

В автономном режиме СГЭ может функционировать в течение длительного промежутка времени, определяемого количеством топлива в топливном баке ДГУ и удельным расходом топлива (величина этого параметра зависит от нагрузки). Если энергоснабжение по городским сетям не восстанавливается по окончании ресурса топлива в штатном топливном баке, то блок автоматики ДГУ останавливает генератор, не вырабатывая минимальный резерв топлива, необходимый для гарантированного запуска ДГУ в дальнейшем. В этом случае дежурный персонал Заказчика должен принять решение о прекращении работы оборудования и отключении ИБП, либо о продолжении работы до исчерпания ресурса аккумуляторных батарей и автоматического отключения ИБП. Время автономной работы ИБП является функцией от величины текущей потребляемой мощности, поэтому уменьшение энергопотребления путем отключения менее ответственной нагрузки (рабочих станций) позволяет существенно продлить время автономной работы.

Каскадная структура построения СГЭ обеспечивает дополнительный ресурс автономной работы для наиболее ответственного оборудования (серверные комплексы, активное сетевое оборудования, а также системы связи). Поэтому даже при отключении центрального ИБП (или параллельного комплекса ИБП) файловые структуры на серверах не нарушаются, поскольку специальное программное обеспечения связи с ИБП инициирует процесс закрытия серверов в автоматическом режиме при отключении центрального ИБП.

При устранении аварии энергоснабжения здания до исчерпания ресурса топлива ДГУ блок управления ДГУ по команде от датчика состояния входной сети переключает контакто-ром нагрузку на основной вход (см. Рис. 0-12). После этого (через 120 секунд после отключения нагрузки от генератора) происходит автоматическое глушение двигателя. Этот промежуток времени, в течение которого ДГУ работает без нагрузки, позволяет быстро охладить генератор и двигатель, что гарантирует более надежный запуск ДГУ при следующих авариях.

Схема энергоснабжения нагрузки при устранении аварии

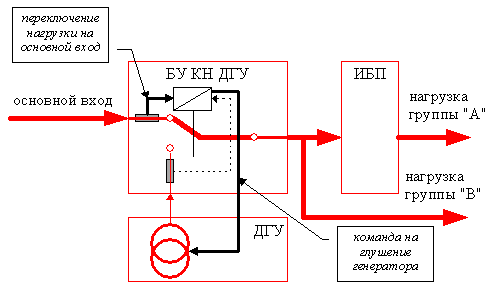

Рис. 0-12 Схема энергоснабжения нагрузки при устранении аварии.

Поскольку энергоснабжение ответственных потребителей (группы "А") осуществляется через ИБП, искажения и помехи, вызываемые переключениями контактора ДГУ, не оказывают влияния на сеть защищенного электропитания.
