Главная / Для партнеров / Библиотека по ИБП / Концепция построения систем бесперебойного и гарантированного электроснабжения / Программное обеспечение и информационные интерфейсы СГЭ

Программное обеспечение и информационные интерфейсы СГЭ

Функциональная завершенность СГЭ обеспечивается включением в ее состав комплекса средств мониторинга и контроля СГЭ, реализующего следующие основные функции:

  • Организация информационной связи между всеми ИБП (основными и дополнительными) и файловыми серверами NetWare, серверами Windows NT, управляющими вычислительными комплексами UNIX и аналогичным оборудованием.
  • Использование стандартного (входящего в состав соответствующих операционных систем) и специализированного программного обеспечения, устанавливаемого на серверы, для работы с подключенными к ним ИБП.
  • Организация процесса закрытия файловых систем серверов в автоматическом режиме при завершении ресурса аккумуляторных батарей с последующим отключением нагрузки и выключением ИБП для предотвращения разряда аккумуляторов.
  • Оповещение пользователей о возникающих неисправностях в электрической сети, о предстоящем закрытии файловых систем серверов и отключении систем бесперебойного электропитания.
  • Организация взаимодействия со специальным программным обеспечением, устанавливаемым на выделенной рабочей станции - рабочем месте администратора локальной сети (например, Novell NMS для Windows, HP OpenView для UNIX, SUN NetManager и др.), для выполнения операций контроля и диагностики ИБП.
  • Обеспечение приема дополнительной информации от датчиков, подключаемых к специальным входам ИБП, и передачи ее по локальной сети. В качестве таких устройств могут использоваться датчики задымления, повышения температуры, системы контроля доступа в помещение, где располагается ИБП и аналогичные контактные устройства. Существует также возможность подключения исполнительных устройств (например, дополнительной вентиляции), управление которыми в автоматическом или ручном режиме производится с помощью программ мониторинга ИБП.

Все перечисленные функции реализуются с помощью установки специальных программных и аппаратных средств интеграции ИБП в локальную вычислительную сеть. К их числу относятся: программное обеспечение Lansafe для Novell NetWare, UNIX и Windows, а также Web/SNMP-адаптеры Connect UPS, производимые фирмой Powerware.

Для защиты одиночных ПЭВМ, а также технических средств, не относящихся к компьютерному оборудованию применяются ИБП, подключаемые стандартным силовым кабелем к блоку питания защищаемого устройства. Если с помощью ИБП защищается одиночный компьютер либо рабочая станция, подключенная к ЛВС, но для других пользователей не требуется информация о состоянии данного ИБП, то информационная связь ИБП-ПЭВМ не реализуется. Иначе производится дополнительное соединение (как правило, с помощью кабеля для передачи данных по последовательному протоколу RS232 - см. схему на Рис. 0-13) и на рассматриваемой рабочей станции устанавливается локальное программное обеспечение (без поддержки SNMP).

При групповом подключении нескольких ЭВМ к одному ИБП, а также для иерархических сетей с логическими связями "клиент-сервер", информация о состоянии ИБП должна поступать прежде всего на серверы (файловые, баз данных, приложений), а также на рабочие станции, логически зависящие от этих серверов. В таких случаях информационная связь может быть осуществлена двумя способами: с применением аппаратных средств (WEB/SNMP-адаптера) в комплексе с программными средствами, а также чисто программным способом.

Применение WEB/SNMP-адаптера наиболее целесообразно для мощных ИБП, располагаемых на значительном удалении от серверного комплекса. Кроме того, установка мощного (несколько десятков кВА) оборудования бесперебойного питания производится, как правило, в отдельном помещении с ограничением доступа - в том числе и для персонала, занимающегося обслуживанием ЛВС. Таким образом, возникает необходимость применения вспомогательного устройства, выполняющего роль интерфейса между ИБП и ЛВС. В качестве такого устройства применяются адаптеры WEB/SNMP.

В составе такого адаптера имеется программируемый микроконтроллер, переводящий информационные посылки от ИБП, поступающие в виде определенной последовательности символов по каналу последовательного обмена (как правило, RS232), в формат сообщений в стандарте SNMP. Эти сообщения обрабатываются программным обеспечением, устанавливае-мом на серверах и рабочих станциях. Функциональная схема фрагмента СГЭ с использованием WEB/SNMP-адаптера показана на Рис. 0-14.

WEB/SNMP-адаптер с его внутренним программным обеспечением обозначают "агент", а программное обеспечение на рабочих станциях и серверах - "клиент".

Рис. 0-14 Информационная связь ИБП-ЛВС с использованием WEB/SNMP-адаптера.

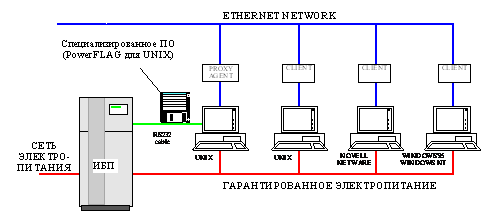

При подключении ИБП интерфейсным кабелем (по стандарту последовательного протокола обмена RS232) непосредственно к файловому серверу NetWare или UNIX установка WEB/SNMP-адаптера не требуется, поскольку функции SNMP-агента выполняет специальное программное обеспечение, установленное на сервере (Рис. 0-15). Это программное обеспечение (состоящее из нескольких программных модулей, работающих совместно) одновременно обеспечивает трансляцию сообщений от ИБП в формат SNMP, а также выполнение необходимых операций по закрытию файловой системы, оповещению пользователей и др.

Наиболее часто такое подключение применяют для установке ИБП мощностью до 15-20 кВА при организации бесперебойного питания серверных комплексов и наиболее ответственных рабочих станций (например, консоли управления администратора ЛВС). Фрагмент СГЭ такого рода изображен на Рис. 0-15.

Рис. 0-15 Информационная связь ИБП-ЛВС без применения WEB/SNMP-адаптера.

2.4.1 Программное обеспечение и информационные интерфейсы СГЭ.

Функциональная завершенность СГЭ обеспечивается включением в ее состав различных аппаратных и программных средств мониторинга и контроля СГЭ, реализующих следующие основные функции:

  • Организация информационной связи между всеми ИБП (основными и дополнительными) и файловыми серверами NetWare, серверами Windows NT, управляющими вычислительными комплексами UNIX и аналогичным оборудованием.
  • Использование стандартного (входящего в состав соответствующих операционных систем) и специализированного программного обеспечения, устанавливаемого на серверы, для приема, отображения и обработки информации о состоянии ИБП, от которых осуществляется электропитание этих серверов.
  • Организация процесса закрытия файловых систем серверов в автоматическом режиме при завершении ресурса аккумуляторных батарей.
  • Оповещение пользователей о возникающих неисправностях в электрической сети, о предстоящем закрытии серверов, а также об отключении систем бесперебойного электропитания.
  • Организация взаимодействия со специальным программным обеспечением, устанавливаемым на выделенных рабочих станциях - рабочих местах администратора локальной сети (например, Novell ManageWise для Windows, HP OpenView для UNIX, SUN NetManager и др.), для выполнения операций контроля и диагностики ИБП.
  • Обеспечение (при использовании дополнительного оборудования) приема информации от датчиков, подключаемых к специальным входам ИБП, и ее отображение на системах визуа-лизации оперативной информации дежурного персонала.

Все перечисленные функции реализуются с помощью установки специальных программных и аппаратных средств интеграции ИБП в локальную вычислительную сеть. К их числу относятся: программное обеспечение Lansafe для Novell NetWare, UNIX и Windows а также WEB/SNMP-адаптеры.

WEB/SNMP-адаптеры. Общее описание

При групповом подключении нескольких ЭВМ к одному ИБП, а также для иерархических сетей с логическими связями "клиент-сервер", информация о состоянии ИБП должна поступать, прежде всего, на серверы (файловые, баз данных, приложений), а также на рабочие станции, логически зависящие от этих серверов. Функция оповещения всех пользователей, подключенных к какому-либо серверу, электропитание которого осуществляется от ИБП, реализуется программным обеспечением, установленным на данном сервере.

В таких случаях информационная связь может быть осуществлена двумя способами: с применением аппаратных средств (WEB/SNMP-адаптера) в комплексе с программными средствами, а также чисто программным способом.

Применение WEB/SNMP-адаптера наиболее целесообразно для мощных ИБП, располагаемых на значительном удалении от рабочих помещений (в том числе, от помещения серверного комплекса). Кроме того, с помощью ИБП производится защита оборудования, не имеющего в своем составе ЭВМ, например, комплекса активного сетевого оборудования, установленного в распределительном шкафу ЛВС.

Таким образом, возникает необходимость применения вспомогательного устройства, выполняющего роль интерфейса между ИБП и ЛВС. В качестве такого устройства применяются адаптеры WEB/SNMP.

В составе адаптера имеется программируемый микроконтроллер, переводящий инфор-мационные посылки от ИБП, поступающие в виде определенной последовательности символов по каналу последовательного обмена (как правило, RS232), в формат сообщений в стандарте WEB/SNMP. Эти сообщения обрабатываются программным обеспечением, устанавливаемом на серверах и рабочих станциях. Функциональная схема фрагмента СГЭ с использованием WEB/SNMP-адаптера показана на Рис. 0-14.

WEB/SNMP-адаптер с его внутренним программным обеспечением образует составную часть информационной системы, называемую "агент", а программное обеспечение на рабочих станциях и серверах - "клиент".

Основными задачами SNMP-агента является перевод информационных сообщений о состоянии ИБП в формат специальных посылок в формате SNMP - так называемых trap'ов (прерываний), а также перевод специальных команд по управлению ИБП, посланных SNMP-клиентами, в формат управляющих последовательностей конкретной модели ИБП. Распознавание модели ИБП производится автоматически программным обеспечением SNMP-клиента.

Подключение ИБП производится с помощью специальных интерфейсных кабелей к разъемам, имеющимся на задней панели WEB/SNMP-адаптера. Разъемы для подключения адаптера к ЛВС выполнены в стандарте BNC и RJ45 и предназначены для сетей Ethernet. Фирмой Powerware также выпускается WEB/SNMP-адаптер для локальных сетей Token Ring.

В комплект поставки адаптера входят дискеты, содержащие файлы MIB (в формате DOS/Windows и UNIX), используемые при установке программного обеспечения для управления ЛВС.
