R-серия, семейство Amplon

Назначение ИБП

ИБП этой серии предназначены как для защиты IT нагрузки (ответственных серверов, сегментов ЛВС, рабочих станций, коммуникационного, офисного оборудования), так и промышленного оборудования с импульсным потреблением.

ИБП может использоваться для защиты практически любого оборудования с повышенными требованиями к качеству электропитания в самых сложных условиях эксплуатации.

R-серия, стоечные ИБП 1, 2 и 3 кВА

ИБП R-серии предназначены для задач, где при небольшой мощности (до 3кВА) требуется очень большое время автономной работы. ИБП имеет мощное зарядное устройство, и существует возможность установить внутрь корпуса второе такое-же зарядное устройство, что позволяет подключить к ИБП батарейный массив ёмкостью более 100А/ч.

Преимущества ИБП R серии, семейство Amplon

  • Хорошее соотношение цена /качество
  • Широкий диапазон входного напряжения позволяет ИБП работать от сети в сложных российских условиях
  • Технология двойного преобразования

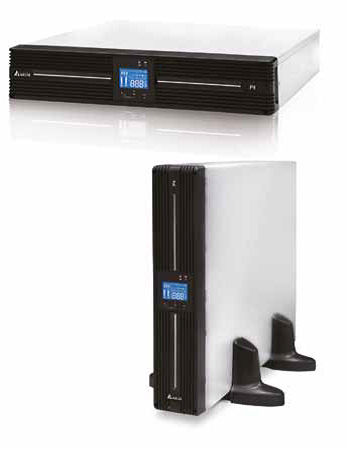

  • ИБП универсальные: есть возможность как поставить их в стойку, так и поставить на пол (рельсы для установки ИБП в стойку входят в комплект поставки, а подставки для вертикальной установки ИБП заказываются отдельно)
  • Длительное время автономной работы. Эта серия ИБП отличается большим током зарядного устройства. Существует возможность выбора любой батареи, а также дополнительный внешний батарейный модуль при необходимости, позволяют увеличить время резервного питания
  • Внешний батарейный модуль (для ИБП 1кВА) при необходимости, позволяют увеличить время резервного питания
  • Высокий коэффициент входной мощности, pf > 0.97. ИБП R-серии имеют выпрямитель с коррекцией коэффициента мощности.
  • ИБП R-серии имеют возможность подключения адаптеров, в том числе Web/SNMP адаптеров (опция)
  • Есть возможность «холодного старта»
  • ИБП имеет в базовой версии коммуникационный порт RS232 и совместимое с Windows программное обеспечение

Компания Delta Electronics обеспечивает высокое качество оборудования, выпускает инновационные (имеет свыше 2000 патентов), энергоэффективные и надежные ИБП, одновременно с отличным соотношением цена / качество.

На сегодня Delta – один из крупнейших производителей ИБП в мире, на своих производственных мощностях Delta выпускает не только ИБП собственной разработки, но и ИБП известнейших мировых брендов (ОЕМ производство).

Основная задача ИБП

Основная задача предлагаемого ИБП с двойным преобразованием напряжения структуры On-line - 100% защита Вашей нагрузки от практически всех существующих помех в электросети: Импульсных высоковольтных бросков, Выбросов напряжения, его длительного падения, Кратковременного повышения/понижения напряжения, нестабильности формы, интерференции, полного отключения электропитания.

Структура On-Line

ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества.

Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.

GES102R202035  ИБП R-Series 1 kVA
GES202R202035  ИБП R-Series 2 kVA
GES302R202035  ИБП R-Series 3 kVA


Существует модификация ИБП R серии 1000ВА/700Вт с внутренними батареями. Для этой модификации также существуют дополнительные батарейные модули в заводских корпусах. И ИБП и дополнительные батареи имеют одинаковый размер и занимают в стойке по 2U. Вес ИБП с батареями 16кг, вес дополнительного батарейного блока 25кг.

Модель  R – 1K  R – 2K  R – 3K
Мощность 1кВА/700Вт 2кВА/1400Вт 3кВА/2100Вт
Номинальное напряжение В 220/230/240, 1-фазный
Диапазон входного напряжения В  175-280 (при полной нагрузке); 80-175 В (при 50- 100%)
Входное подключение Сетевой кабель питания (IEC320 C14) Сетевой кабель питания (IEC320 C20)
Выходные разъемы  IEC 320 C13x4 IEC 320 C13x8, IEC 320 C19x1
Напряжение DC шины В 36 72 72
Ток заряда А 3 А (макс 4,5) 3,4А (макс 4) 3,4А (макс 4)
Дополнительное зарядное устройство 5 А (устанавливается вовнутрь)
Входное подключение Кабель
Светодиод Онлайн, Байпас, Питание от аккумулятора, Перегрузка, Низкий заряд батареи, Отказ, Замена батареи, Уровень заряда батареи, Уровень нагрузки
Интерфейсы RS 232х1, Слот для карты SNMPx1
Крепление для установки в стойку Включено в стандартную поставку
Комплект для установки вертикально  Опционально
Защита информационной линии Опционально
Габаритные размеры (ШхГхВ) 440 х 450 х 89
Вес  6,7 9,2

Время автономной работы от батарей при разных нагрузках, для ИБП R 1 кВА в модификации с внутренней батареей, мин.
ВА Вт Внутренняя батарея +1 батарея +2 батареи +3 батареи +4 батареи +5 батарей
200 140 77 250 420 600 770 950
400 280 35 120 210 300 380 470
600 420 21 77 135 200 250 310
800 560 16 60 105 150 200 250
1000 700 12 47 83 120 160 200
