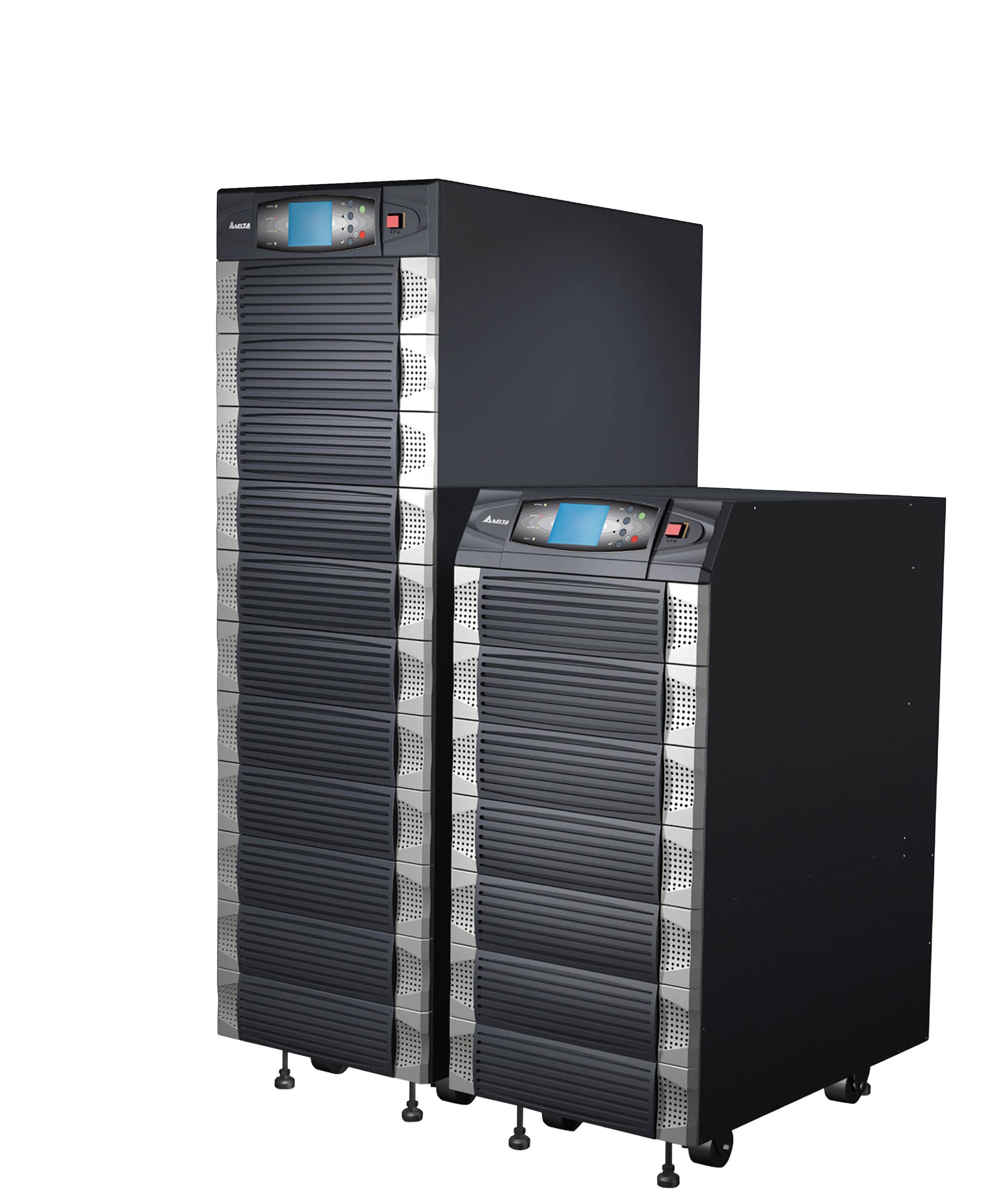

NH-серия, семейство Modulon

ИБП NH серии (семейство Modulon) имеют уникальные для своего класса особенности:

  • Хорошее соотношение цена /качество
  • Возможность построения систем N+1 с резервным модулем 20 кВА
  • Возможность увеличения мощности ИБП в стойке при росте нагрузки.
  • Возможность «горячей» замены силовых модулей без перерыва питания нагрузки.
  • Возможность создания систем до 4х120 = 480 кВА. Система более из нескольких стоек по 120 кВА не требует дополнительных модулей параллельной работы.
  • ИБП имеет высокий входной коэффициент мощности (>0,99) и минимальные гармонические искажения входного тока (< 3%). ИБП можно использовать при слабой проводке, сопрягать с чувствительным оборудованием – он практически не искажает входную сеть
  • Высокий КПД (>94%) даже при небольшой нагрузке – экономия эксплуатационных расходов
  • ИБП в стандартной комплектации имеет сервисный байпас - увеличивает надежность системы и упрощает обслуживание ИБП

NH-серия, модульные, отказоустойчивые ИБП от 20 до 480 кВА

ИБП NH серии (семейство Modulon) имеют уникальные для своего класса особенности:

  • Хорошее соотношение цена /качество
  • Возможность построения систем N+1 с резервным модулем 20 кВА
  • Возможность увеличения мощности ИБП в стойке при росте нагрузки.
  • Возможность «горячей» замены силовых модулей без перерыва питания нагрузки.
  • Возможность создания систем до 4х120 = 480 кВА. Система из нескольких стоек по 120 кВА не требует дополнительных модулей параллельной работы.
  • ИБП имеет высокий входной коэффициент мощности (>0,99) и минимальные гармонические искажения входного тока (< 3%). ИБП можно использовать при слабой проводке, сопрягать с чувствительным оборудованием – он практически не искажает входную сеть
  • Высокий КПД (>94%) даже при небольшой нагрузке – экономия эксплуатационных расходов
  • ИБП в стандартной комплектации имеет сервисный байпас - увеличивает надежность системы и упрощает обслуживание ИБП
  • ИБП имеет расширенную память до 500 событий
  • ИБП имеет русскоязычное меню с возможностью настройки параметров
  • ИБП максимально «дружен» с ДГУ – в «спарке» с ДГУ можно иметь минимальный запас по мощности
  • ИБП имеет 6 программируемых «сухих контактов»
  • ИБП имеет возможность контроля температуры батарейных кабинетов
  • Есть возможность подключения различных адаптеров, в том числе Web/SNMP адаптеров

Компания Delta Electronics обеспечивает высокое качество оборудования, выпускает инновационные (имеет свыше 2000 патентов), энергоэффективные и надежные ИБП, одновременно с отличным соотношением цена / качество.

На сегодня Delta – один из крупнейших производителей ИБП в мире, на своих производственных мощностях Delta выпускает не только ИБП собственной разработки, но и ИБП известнейших мировых брендов (ОЕМ производство).

GES803HP3312035 Системное шасси NH-Plus 80 kVA
GES124HP3312035 Системное шасси NH-Plus 120 kVA
3915100486-S Силовой модуль 20 kVA для NH-Plus Series

* Данные в скобках приведены для температуры эксплуатации 25-40 градусов Цельсия

Модель NНP20 NНP40 NНP60 NНP80 NНP100 NНP120
Мощность кВА/кВт* 20 / 18 (16) 40 / 36 (32) 60 / 54 (48) 80 /72 (64) 100 /90 (80) 120 / 108 (96)
Напряжение на входе, 380/220, 400/230, 415/240 В
Диапазон входных напряжений 208 ~477(фаза-фаза)/ 120~276 (фаза-нейтраль)
Нелинейные гармонические искажения входного тока < 3 (при полной нагрузке)
Входной коэффициент мощности > 0.99
Частота 50 / 60 ± 5
Напряжение 380/220, 400/230, 415/240 (3 фазы, 4-проводника плюс заземление)
Гармонические искажения выходного тока < 3 (при линейной нагрузке)
Регулирование частоты ± 0.05 (встроенного гетеродина)
± 5 (синхронизации, с шагом в 0,1 Гц)
Перегрузочная способность ≤ 125%: 10 минут; ≤ 150%: 1 минута
Светодиод Состояние ИБП: Режим двойного преобразования – Байпас – Режим работы от батареи – Авария
LCD Вход/выход. Байпас. Инвертор. Частота. Нагрузка и напряжение АКБ. Ток. Интеллектуальная самодиагностика.
Стандартный RS 232, сухие контакты х6; Интеллектуальный слот х 2, Контактный порт х2; порт датчика температуры х4;
Дополнительные опции SNMP, Modbus, плата релейных входов и выходов, блок датчиков окружающей среды и батареи
Безопасность и ЭМС CE, EN62040-1-1, EN62040-2 (Class A)
Параллельное подключение Модульное и системное резервирование
Максимум 4 кабинета в параллели до 480kVA
Статическая память для рабочего журнала 500 записей
Холодный старт да
КПД Нормальный / ЭКО режим 94 / 97%
Рабочая температура 0 ~ 40
Относительная влажность 90% (без образования конденсата)
Уровень шума (на расстоянии 1м) 65 68 70 70 72 73







Размеры (ШхГхВ, мм) ИБП 520 х 965 х 1165 520 х 975 х 1695
Размеры (ШхГхВ, мм) Батарея 520 х 850 х 1165 (26А х 40шт) 520х975х1695
(40А х40шт)
Масса (стойка с силовыми модулями) 170 200 230 260 320 350

Время работы от батарей с

Нагрузка кВА/ батареи 20 40 60 80 100 120
1x шкаф 40х26Ah 25 8



2х шкаф 40х26Ah 70 25 13 8

3х шкаф 40х26Ah 120 45 25 18








1x шкаф 40х40Ah 35 15 9 5

2х шкаф 40х40Ah 90 40 23 15 10-11 7-8
